Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đầu nối sợi: | Tiêu chuẩn SC, ST / FC / LC tùy chọn | Khoảng cách sợi: | 50/125um MMF: 2Km 9/125 SMF: 20/40/60/80Km |
|---|---|---|---|
| Giao diện vật lý: | Nhà ga công nghiệp | Nhiệt độ hoạt động: | -25 ° C đến + 70 ° C |
| Kích thước: | 95 (L) * 70 (W) * 28 (H) mm | Cân nặng: | 0,25kg / chiếc |
| Khoảng cách nối tiếp: | RS232: 15 mét, RS-485: 1200 mét | Nguồn cấp: | PCB |
| Làm nổi bật: | Bộ chuyển đổi phương tiện cáp quang RS232,Bộ chuyển đổi phương tiện cáp quang SC,Bộ chuyển đổi Ethernet cáp quang 3W |
||
Tổng quat
LNK-ICF01 Series là bộ chuyển đổi cáp quang CAN Bus / RS-232 / RS-485 cấp công nghiệp chuyển đổi bộ thu phát tín hiệu CAN bus / RS-232 / RS-485 tiêu chuẩn thành một liên kết sợi quang để mở rộng tín hiệu lên đến 2Km trên sợi quang đa mode và 80Km trên sợi quang đơn mode.
Việc sử dụng thông tin liên lạc bằng sợi quang giải quyết các vấn đề về nhiễu điện từ, nhiễu vòng đất và thiệt hại do sét.
Nó cải thiện đáng kể độ tin cậy, bảo mật và bí mật của truyền thông dữ liệu và có thể được sử dụng rộng rãi trong các trường hợp kiểm soát công nghiệp, kiểm soát quá trình và kiểm soát giao thông.
Đặc trưng
Plug-and-play, cắm nóng
Mở rộng CAN Bus, truyền RS-232 / RS-485 hai hướng lên đến 2Km trên MMF, 80Km trên SMF
Tiêu chuẩn EIA / TIA RS232, RS-485, tốc độ truyền 0-115200Kbps
Dữ liệu CAN hoàn toàn trong suốt, tốc độ truyền tự thích ứng, không cần cài đặt
Tốc độ giao diện CAN tuân theo tiêu chuẩn CAN1.0 và CAN2.0 quốc tế
Giá treo Din-rail / Treo tường Công nghiệp Kích thước nhỏ gọn, chắc chắn
Tích hợp bảo vệ chống đột biến và tĩnh
Đèn LED chẩn đoán và chỉ báo đơn vị
Phạm vi nhiệt độ rộng
Chỉ số kỹ thuật
| Mô hình | Dòng LNK-ICF01 |
| Đầu nối sợi quang | Tiêu chuẩn SC, ST / FC / LC tùy chọn |
| Khoảng cách sợi quang |
50/125um MMF: 2Km 9/125 SMF: 20/40/60/80Km |
| CGiao diện xe buýt AN | |
| Giao thức | Tuân thủ các tiêu chuẩn CAN1.0, CAN2.0 quốc tế |
| Số cổng | 1 |
| Tỷ lệ | 0 ~ 1000Kb / giây |
| Giao diện vật lý | Nhà ga công nghiệp |
| Tín hiệu CAN | CAN_H, CAN_L, GND |
| Giao diện nối tiếp | Nhà ga công nghiệp |
| Tiêu chuẩn | EIA / TIA RS232, RS-485 |
| Khoảng cách nối tiếp | RS232: 15 mét, RS-485: 1200 mét |
| Tỷ lệ | 0-120Kb / giây |
| Tốc độ truyền | 0 ~ 115.200k Baud |
| RS-232 | TXD, RXD, GND - Hai hướng |
| RS-485 | D +, D-, GND - Hai hướng |
| Nguồn cấp | DC12V |
| Suất điện | <3W |
| Bảo vệ tĩnh | Bảo vệ phóng tĩnh điện (ESD) 15KV |
| Bảo vệ chống sét lan truyền | 1500W / giây chống sét lan truyền |
| Nhiệt độ hoạt động | -25 ° C đến + 70 ° C |
| Nhiệt độ bảo quản | -40 ° C đến + 85 ° C |
| Độ ẩm lưu trữ | 5% ~ 90% không trịch thượng |
| Kích thước | 95 (L) * 70 (W) * 28 (H) mm |
| Cân nặng | 0,25kg / chiếc |
Thông tin đặt hàng
| Mô hình | Sự miêu tả |
| LNK-ICF01-SFP | Bộ chuyển đổi nối tiếp CAN Bus RS232 / RS485 sang cáp quang với cổng SFP |
| LNK-ICF01-SCMM | Bộ chuyển đổi cáp quang nối tiếp CAN Bus RS232 / RS485 sang cáp quang, SC MM 850nm, 2km |
| LNK-ICF01-SC20 | CAN Bus Serial RS232 / RS485 to Fiber Optic Converter, SC SM 1310nm, 20km |
| Tùy chọn gắn kết | Giá đỡ DIN-Rail mặc định được cài đặt;Giá treo tường được bao gồm. |
| Tùy chọn năng lượng | Nguồn điện cần được mua riêng |

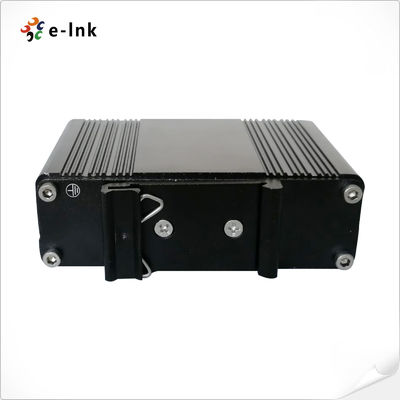

Hình ảnh sản phẩm
