Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Từ khóa: | Bộ thu phát quang SFP | Tốc độ dữ liệu: | 100GE |
|---|---|---|---|
| Bước sóng: | 1310nm | Loại sợi: | Chế độ đơn hai mặt LC |
| Khoảng cách truyền: | 500 triệu | Nhiệt độ hoạt động: | 0 ° C ~ 70 ° C |
| Điểm nổi bật: | Bộ thu phát mô-đun quang QSFP28 DR1,bộ thu phát mô-đun quang Duplex LC,bộ thu phát mô-đun quang 100G |
||

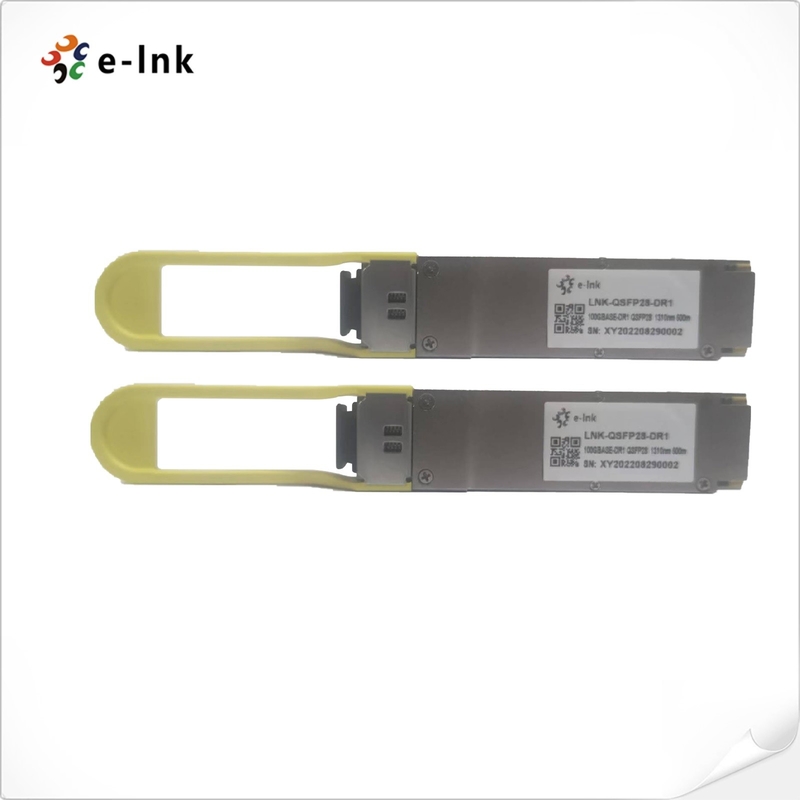

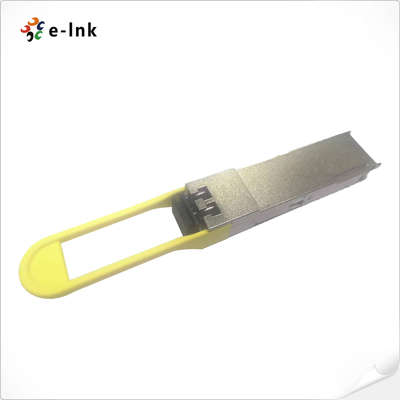

Mô-đun quang học QSFP28 100GBASE-DR1 Bộ thu phát 1310nm 500m Đầu nối LC song công
Bộ thu phát 100G QSFP Thuận lợi
► Tuân theo Tiêu chuẩn QSFP28: SFF-8636 Rev 2.10a
► Giao diện điện I / O tốc độ cao (CAUI-4)
► Gói QSFP28 MSA với đầu nối LC song công
► Giao diện nối tiếp hai dây với giám sát chẩn đoán kỹ thuật số
► Kết thúc KP4 FEC bên trong mô-đun
Thông số kỹ thuật quang học của máy phát
| Tham số | Biểu tượng | Min. | Đặc trưng | Tối đa | Đơn vị | Ghi chú |
| Bước sóng | λC | 1304,5 | 1311 | 1317,5 | nm | |
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | - | - | dB | |
| Công suất khởi động quang học trung bình | ĐIỂM | -2,9 | - | 4 | dBm | 1 |
| Công suất khởi động trung bình của máy phát TẮT | POUT_OFF | - | - | -15 | dBm | |
| Tỷ lệ tuyệt chủng | ER | 3.5 | - | - | dB | |
| Biên độ điều chế quang học bên ngoài (OMAouter) | OMAouter | -0,8 | - | 4.2 | dBm | |
| Khởi động nguồn trong OMAouter trừ |
OMAouter- TDECQ |
|||||
|
TDECQ: cho tỷ lệ tắt ≥ 5 dB |
-2,2 |
- | - | dBm | ||
| cho tỷ lệ tắt <5 dB | -1,9 | |||||
| Nhắm mắt máy phát và tán sắc | TDECQ | - | - | 3,4 | dB | |
| TDECQ - 10log10 (Ceq) | CEQ | - | - | 3,4 | dB | |
| RIN15.5OMA | RIN | - | - | -136 | dB / Hz | |
| Khả năng chịu tổn thất trở lại quang học | ORLT | - | - | 15,5 | dB | |
| Thời gian chuyển tiếp máy phát | - | - | 17 | ps | ||
| Phản xạ máy phát | TR | - | - | -26 | dB |
Máy thu quang Thông số kỹ thuật
|
Tham số |
Biểu tượng |
Min. |
Đặc trưng |
Tối đa |
Đơn vị |
Ghi chú |
|
Bước sóng |
λC |
1304,5 |
1311 |
1317,5 |
nm |
|
|
Ngưỡng Thiệt hại |
|
5 |
- |
- |
dBm |
|
|
Công suất nhận trung bình |
|
-5,9 |
- |
4 |
dBm |
1 |
|
Nhận điện (OMAouter) |
RP |
- |
- |
4.2 |
dBm |
|
|
Phản xạ máy thu |
RR |
- |
- |
-26 |
dB |
|
|
Độ nhạy của máy thu (OMAouter) |
RS |
- |
- |
Tối đa (-3,9, SECQ-5,3) |
dBm |
|
|
Độ nhạy của máy thu được nhấn mạnh |
SRS |
- |
- |
-1,9 |
dBm |
2 |
|
Điều kiện kiểm tra độ nhạy của máy thu nén: |
- |
- |
- |
Thông tin đặt hàng
|
Một phần số |
Đăng kí |
Tốc độ dữ liệu |
Nguồn laser |
Loại sợi |
|
LNK-QSFP28-DR1 |
100GBASE-DR |
100GE (53.125 GBd) |
1311nm EML |
SMF |
