Thông tin chi tiết sản phẩm:
Thanh toán:
|
nguồn điện đầu vào: | DC5V 3A | Tiêu thụ năng lượng: | 15W |
---|---|---|---|
bước sóng: | 1310nm / 1550nm / CWDM | Nhiệt độ hoạt động: | -10°C đến +75°C |
Kích thước (WxDxH): | 172mm*167mm*45mm (Dài x Rộng x Cao) | Trọng lượng: | 4kg |
Làm nổi bật: | Ethernet Fiber Multiplexer,Bộ đa phân phối sợi 3G/HD/SD-SDI,Máy đa phân phối sợi âm thanh |

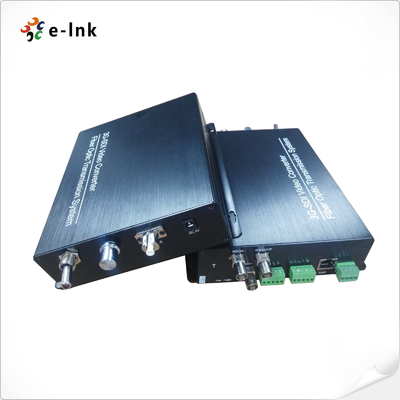

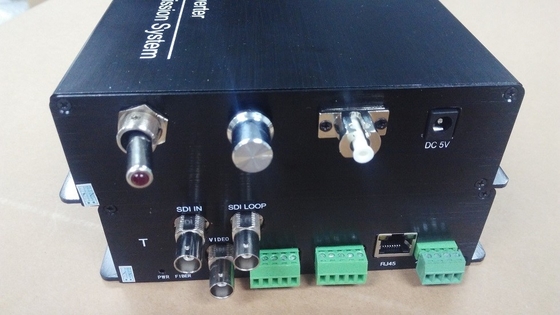

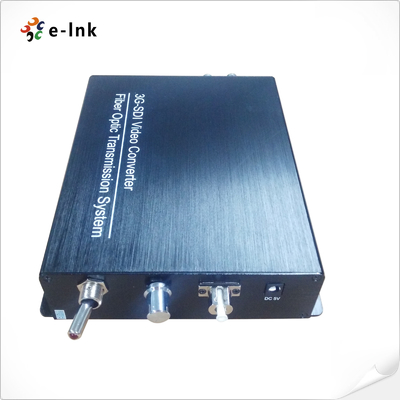

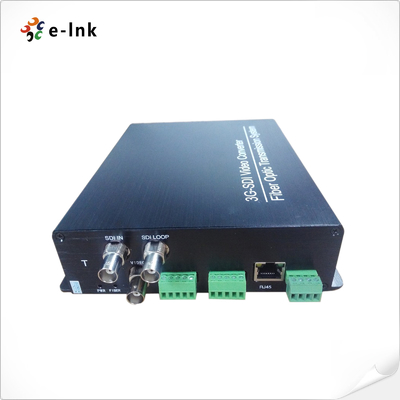

3G/HD/SD- SDI, RS422, Audio, Ethernet, Tally, Intercom & Return Video qua Multiplexer Sợi
SDI Fiber ExtenderƯu điểm
Hỗ trợ tốc độ dữ liệu 3G, HD và SD-SDI
- Chăm sóc tất cả các mẫu bệnh lý
¢ Tự động cân bằng cáp để đảm bảo tính toàn vẹn của tín hiệu
Với Remote & Tally & Audio ((Intercom) & Video trở lại
10/100 Ethernet
¢ Tự động cân bằng cáp để đảm bảo tính toàn vẹn của tín hiệu
️ Tự động khóa lại 270Mbit/s - 1.48Gbit/s - 3Gbit/s
Hỗ trợ loại tín hiệu: 270Mbit / s đến 3Gbit / s theo tiêu chuẩn SMPTE 424M, SMPTE 292M và SMPTE 259M, DVB-ASI
️ Tương thích trực tiếp với các hệ thống camera 3G/HD/SD-SDI và hỗ trợ các giao thức dữ liệu RS-232, RS-422 và RS-485
10+km trên sợi mô-đun hoặc 300m trên sợi đa mô-đun
️ Điện vào khối đầu cuối, trao đổi nóng và cắm nóng
SDI Fiber Extender Chỉ số kỹ thuật
Thông số kỹ thuật chung | |
Thời gian làm việc | -10°C đến +75°C |
Nhiệt độ lưu trữ | -40°C đến 85°C |
độ ẩm | 0 ~ 95% (không ngưng tụ) |
Năng lượng đầu vào | DC5V 3A |
Năng lượng đầu ra | -6~-1dBm |
Độ nhạy Rx | <-18dBm |
Khoảng cách truyền | Sợi SM 10+km, sợi MM 300m |
Kết nối quang học | Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (không cần thiết) |
SDI input/output | |
Định dạng tín hiệu | SMPTE 424M, SMPTE 292M, SMPTE 259M |
Tỷ lệ dữ liệu | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
Cáp cân bằng | Cáp EQ tự động (cáp Bel den 1694A) |
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
Giao diện SDI | BNC 75 Ohm |
Điện thoại liên lạc | |
Bộ điều hợp quang máy ảnh | |
Giao diện | 4pin XLR ((Nam) / 5pin XLR ((Nữ) / jack tai nghe 3,5mm |
Máy nghe | Nhập micrô với tắt và trước |
Tai nghe | với âm lượng lên hoặc xuống |
Âm thanh | Mức cân bằng hoặc cân bằng không cân bằng |
Số lượng | |
Bộ điều hợp quang máy ảnh | |
Giao diện | Đầu khí 4 chân hoặc mini XLR 3 chân |
Sản lượng | Khóa tiếp xúc khô hoặc ướt +12V |
Khởi động: ngắn hoặc +12V | |
Tắt: mở hoặc 0V | |
Điều khiển từ xa | |
Giao diện | Khối đầu cuối của tiêu chuẩn công nghiệp |
Dữ liệu | RS422 /RS232/RS485 |
Ethernet | |
Cảng | 10/100 Base-T, kết nối RJ-45 |
Chế độ làm việc | Full duplex/half duplex |
Tỷ lệ dữ liệu | 10 M bps & 100 M bps Ethernet (Auto Adaptive) |
Bộ chuyển đổi phương tiện truyền thông Ethernet công nghiệpTổng quan

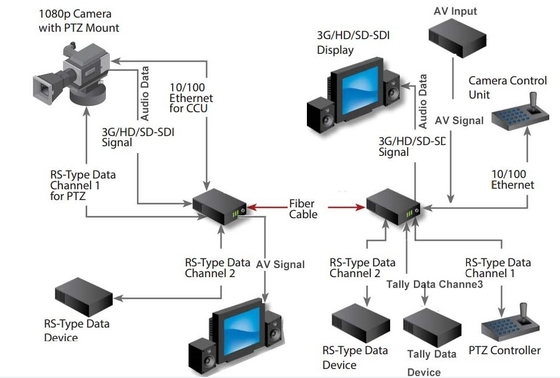

Dòng LN K-MIDI cho phép bạn truyền 3G, HD hoặc SD-SDI theo SMPTE 424M-2006, 292 và 259 với khả năng truyền 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,Intercom & Video trở lại qua sợi một chế độ hoặc nhiều chế độ. Tất cả các kênh dữ liệu có sẵn đồng thời. hệ thống vận chuyển một tín hiệu 3G / HD-SDI từ máy ảnh đến trạm gốc và một video trở lại (3G / HD-SDI), dữ liệu điều khiển từ xa, khóa gen, điện thoại nội bộ,đếmHệ thống đặt tất cả các tín hiệu cần thiết cho sản xuất 3G / HD-SDI đa camera trên cáp sợi lai SM / MM hoặc SMPTE, đảm bảo mạnh mẽ,kết nối không có vấn đề trên bất kỳ phòng thu hoặc sản xuất từ xa.
