Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nghị quyết: | 10 bit | Mức tín hiệu: | <380mVp-p |
|---|---|---|---|
| Bước sóng SM tiêu chuẩn: | 1310nm, 1550nm | bước sóng CWDM: | Lưới 1270~1610nm, 20nm theo ITU-T |
| Kích thước (LxWxH): | 58x21x20mm | Nhiệt độ hoạt động: | 0°C đến 70°C (32°F đến 158°F) |

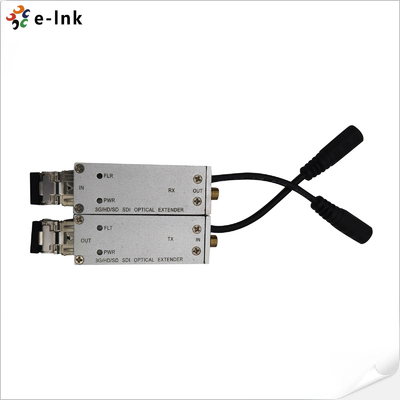

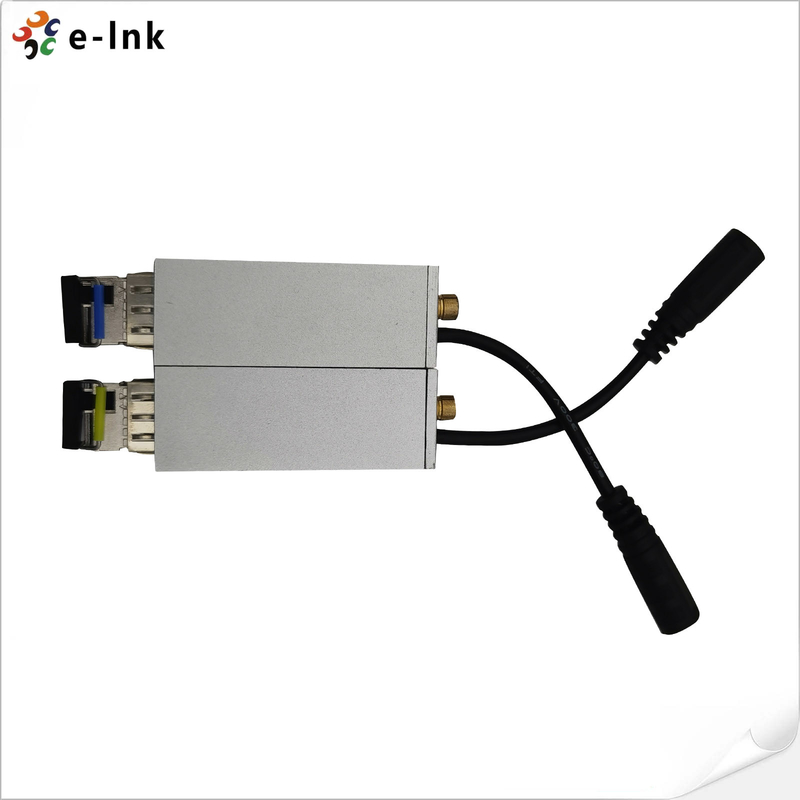

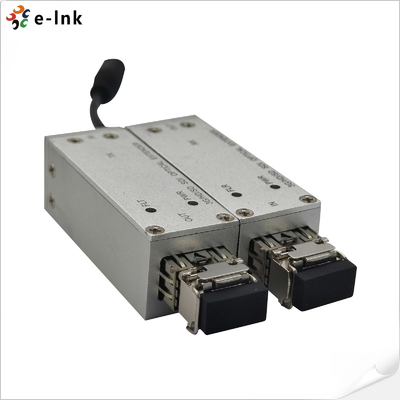

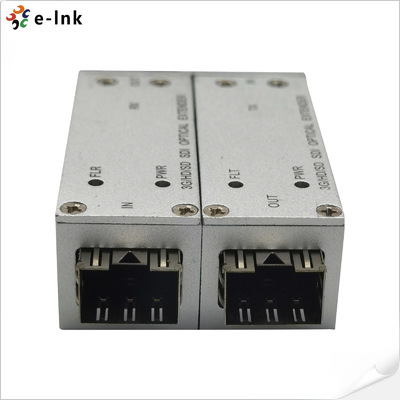

SMB 3G/HD/SD-SDI Optical Micro-Extender
SDI Video SFP Module Ưu điểm
¢ Chứng nhận tự động tín hiệu 3G-SDI/HD-SDI/SD-SDI, không cần chọn thủ công
Distances khoảng cách truyền lên đến 120km
Công nghệ CWDM cho phép tối đa 16 (18) kênh truyền qua một sợi
️ Phù hợp với SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
️ Phù hợp với DVB-ASI ((EN50083-9)
- Chỉ dẫn thuận tiện về trạng thái đèn LED.
Bảng PCB thân thiện với môi trường (không chứa Pb)
¢ Bảng PCB với thiết kế nhiều lớp để đảm bảo truyền tín hiệu ổn định và đáng tin cậy
SDI Video SFP Module Chỉ số kỹ thuật
| Nhập SDI | |
| Tiêu chuẩn video | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
| Tiêu chuẩn tín hiệu | SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| Kháng trở | 75Ω |
| Bộ kết nối | SMB |
| SDI đầu ra | |
| Mức tín hiệu | 800mVp-p±10% |
| Thời gian tăng/giảm | < 0,8ns |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Kháng trở | 75Ω |
| Bộ kết nối | SMB |
| Giao diện quang học | |
| SFP | Simplex LC, 3,125Gbps. Khoảng cách truyền ≤ 120km |
| Độ dài sóng SM tiêu chuẩn | 1310nm, 1550nm |
| Độ dài sóng CWDM | 1270 ~ 1610nm, lưới 20nm theo ITU-T |
| Phạm vi nhiệt độ | 0 ~ 70 ̊C |
| Máy điện | |
| Sức mạnh | 5VDC, 1A |
| Tiêu thụ | < 5W |
| Chỉ số LED | |
| FLT | Tình trạng liên kết sợi (Truyền) |
| FLR | Tình trạng liên kết sợi quang (Nhận) |
| PWR | Tình trạng điện |
| Máy móc | |
| Kích thước (LxWxH) | 58 x 21 x 20 mm |
| Trọng lượng | 100g/cặp |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn | Màn hình |
Bộ chuyển đổi phương tiện truyền thông Ethernet công nghiệpTổng quan
LNK-M3G-SMB1V-20 Series 3G-SDI/HD-SDI/SD-SDI micro extender hệ thống truyền quang sợi truyền một 3G-SDI, HD-SDI,SD-SDI video kỹ thuật số độ nét cao hoặc một luồng DVB-ASI thông qua một chế độ duy nhất hoặc sợi đa chế độ hỗ trợ SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI). Với công nghệ truyền quang sợi kỹ thuật số tiên tiến của nó, không có điều chỉnh cần thiết, đơn giản để thiết lập và dễ vận hành.Dòng SDI micro extender sử dụng nguồn điện 5V với mức tiêu thụ điện thấp.
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, chế độ đơn, 20KM bao gồm máy phát và máy thu, được sử dụng bằng cặp |
