SD/HD/3G-SDI + RS485/RS422/RS232 Dữ liệu + 10/100M Ethernet qua Fiber Converter

Name: SD/HD/3G-SDI + RS485/RS422/RS232 Dữ liệu + 10/100M Ethernet qua Fiber Converter
Brand: E-link
SKU: LNK-3GSDI-1V1D1ETH
Rating: 4.5 (101 reviews)

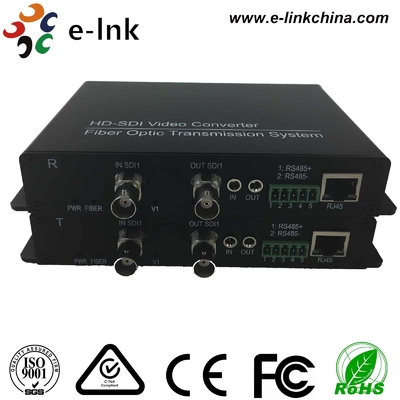

SD/HD/3G-SDI + RS485/RS422/RS232 Data + 10/100M Ethernet over Fiber Converter

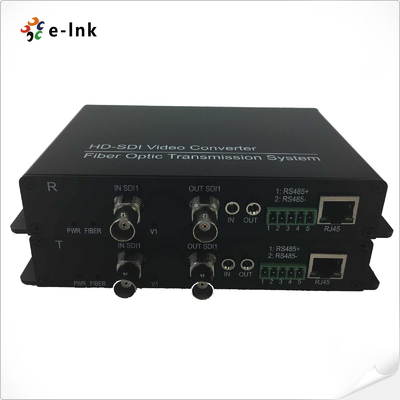

Hình ảnh lớn : SD/HD/3G-SDI + RS485/RS422/RS232 Dữ liệu + 10/100M Ethernet qua Fiber Converter

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	E-link
Chứng nhận:	CE, RoHS, FCC
Số mô hình:	LNK-3GSDI-1V1D1ETH

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 chiếc
Giá bán:	negotiated
chi tiết đóng gói:	gói tiêu chuẩn xuất khẩu
Thời gian giao hàng:	5-12ngày làm việc
Điều khoản thanh toán:	L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal, Thẻ tín dụng
Khả năng cung cấp:	1000PCS/tháng

Tiếp xúc

Chi tiết sản phẩm

Giao diện sợi quang:	Đơn giản LC	Khoảng cách truyền:	550m-120Km (phụ thuộc vào bộ thu phát SFP)
bước sóng:	1310 nm /1550 nm ((tùy thuộc vào máy thu SFP)	Trọng lượng vận chuyển:	1.1kg/cặp
Kích thước (LxWxH):	16628105MM	Nhiệt độ hoạt động:	-40oC～ +80oC

SD/HD/3G-SDI+RS485/RS422/RS232Dữ liệu + 10/100M EthernetBộ chuyển đổi sợi

SDI Video SFP Module Ưu điểm

Dải bước sóng là 1310nm, 1550nm và 16 loại bước sóng CWDM khác (tuân thủ ITU-T G.694.2);

¢ Tự động cân bằng cáp, được sử dụng cho tất cả các tốc độ dưới 3,2 Gb / s (Belden 1694A);

Đánh dấu trạng thái LED để theo dõi điều kiện làm việc;

Hỗ trợ tái tạo video;

Hỗ trợ máy thu SFP được cắm nóng

Tốc độ làm việc cao nhất là 3,2Gb/s;

¢ Đối với SMPTE 292M (2.9Gb / s) khôi phục đồng hồ.

¢ sản phẩm plug and play cho phép gửi giao diện video kỹ thuật số SD-SDI / HD-SDI / 3G-SDI qua sợi duy nhất.

Danh mục kỹ thuật

SợiNhìn trongTiêu đề:

Giao diện sợi	đơn giản LC
Khoảng cách truyền	550m-120Km (( phụ thuộc vào máy thu SFP)
Độ dài sóng	1310 nm /1550 nm ((tùy thuộc vào máy thu SFP)

Video

Giao diện video	BNC
Khống chế đầu vào/bước ra video	75Ω
Điện áp đầu vào / đầu ra video	Thông thường:1Vpp,Min 0.5Vpp,Max 1.5Vpp
Tỷ lệ bit video	Tối đa 3,2Gb/s
Lợi nhuận chênh lệch (10%~90% APL)	< 1%
Tiêu chuẩn SDI video	270Mbps ((SD-SDI), 1.485Gbps/M ((HD-SDI) SMPTE425M3Gb/s Chế bản đồ ((3G-SDI) SMPTE424M 3Gb / s giao diện hàng loạt ((3G-SDI)

Dữ liệu

Giao diện vật lý	Máy trục vít tiêu chuẩn công nghiệp
Loại dữ liệu	RS485/RS422/RS232/Manchester
Hỗ trợ tần số/Tỷ lệ	0 ~ 400K bps

Ethernet

Cảng	10/100 Base-T, kết nối RJ-45
Chế độ làm việc	Full duplex/half duplex
Tỷ lệ dữ liệu	10 Mbps & 100 Mbps Ethernet (Auto Adaptive)

Cung cấp điện

Bộ điều hợp điện	AC 100-240V đến DC 5V 2A
Tiêu thụ năng lượng	<3W
Kích thước	16628105MM
Trọng lượng vận chuyển	1.1kg/cặp
(bao gồm bộ điều hợp điện bên ngoài và hộp gói)

Môi trường

Nhiệt độ hoạt động	-40°C ≈ +80°C
Nhiệt độ lưu trữ	-40°C ≈ +85°C
Độ ẩm làm việc	0~95%
MTBF	≥100000 giờ

Bộ chuyển đổi phương tiện truyền thông Ethernet công nghiệpTổng quan
Chuyển đổi quang học kỹ thuật số video SD / HD / 3G của E-link® áp dụng công nghệ truyền quang sợi quang gigabit toàn kỹ thuật số tiên tiến quốc tế.Các tiêu chuẩn này được sử dụng cho việc truyền không nén, tín hiệu video kỹ thuật số không được mã hóa (nếu muốn bao gồm mã âm thanh và/hoặc mã thời gian nhúng) trong các thiết bị truyền hình; chúng cũng có thể được sử dụng cho dữ liệu gói.Và bây giờ với các thiết bị sợi quang LNK-HD-SDI bạn có thể cung cấp các tín hiệu trên khoảng cách lớn qua các cáp sợi quang. HD tín hiệu video SDI có thể được truyền qua 1 sợi duy nhất với không biến dạng, chất lượng cao, truyền đường dài.chất lượng hình ảnh rõ ràng, và độ ổn định cao với chỉ báo trạng thái LED trên cơ thể của thiết bị. trạng thái hoạt động của thiết bị có thể được quan sát trực quan.tình trạng hoạt động và thông tin tín hiệu hữu ích ngược khác có thể được điều khiển bằng dữ liệu RS485Điều này làm cho các thiết bị của chúng tôi linh hoạt hơn khi yêu cầu của khách hàng khác nhau đến.Mạng lưới trường học, Giám sát công nghiệp (điện, hóa học, thép, dầu, đường sắt và vv), Giám sát quân sự (Khu, biên giới, vệ binh, vv), Hệ thống truyền hình chương trình truyền hình, Sân vận động (Đối với video Live HD,truyền âm thanh).
