Bộ chuyển đổi phương tiện Ethernet SFP công nghiệp nhỏ RS232/485/422 Cổng nối tiếp

Micro Industrial SFP Ethernet Media Converter RS232/485/422 Serial Port
Micro Industrial SFP Ethernet Media Converter RS232/485/422 Serial Port Micro Industrial SFP Ethernet Media Converter RS232/485/422 Serial Port Micro Industrial SFP Ethernet Media Converter RS232/485/422 Serial Port Micro Industrial SFP Ethernet Media Converter RS232/485/422 Serial Port Micro Industrial SFP Ethernet Media Converter RS232/485/422 Serial Port

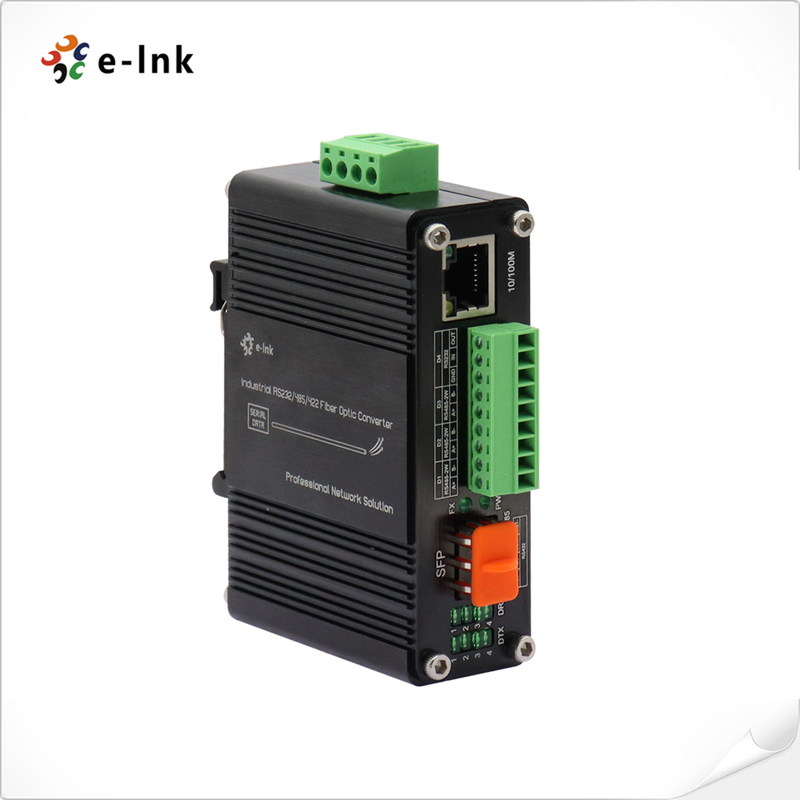

Hình ảnh lớn :  Bộ chuyển đổi phương tiện Ethernet SFP công nghiệp nhỏ RS232/485/422 Cổng nối tiếp

Thông tin chi tiết sản phẩm:
Place of Origin: China
Hàng hiệu: E-link
Chứng nhận: CE/FCC/Rohs/ISO9001
Model Number: LNK-IMCRS1100-SFP
Thanh toán:
Minimum Order Quantity: 1 PC
Giá bán: negotiable
Packaging Details: Fiber Ethernet Media Converter Standard export package
Delivery Time: 3-7 Working days
Payment Terms: T/T, L/C, Western Union, MoneyGram
Supply Ability: 10000 per Month
Chi tiết sản phẩm
Processing Type: Store-and-Forward Serial Interface: Industrial Terminal
Input Power: 12~48VDC, 4-pin terminal block Size: 95 x 70 x 30 mm
Weight: 0.25Kg Casing: Aluminum Case
Mounting Options: DIN-Rail / Wall-mount Regulatory Approvals: ISO9001, CE, FCC, RoHS
Làm nổi bật:

RS232 SFP Ethernet Media Converter

,

Micro Industrial SFP Ethernet Media Converter

Bộ Chuyển Đổi Phương Tiện Ethernet Sợi Quang SFP Mini Industrial 10/100Base-T sang 100Base-X với 1 Kênh RS232/RS485/RS422

Tổng quan

LNK-IMCRS1100-SFP là bộ chuyển đổi phương tiện gắn trên thanh ray DIN chắc chắn được thiết kế cho các ứng dụng công nghiệp,
kết hợp chuyển đổi quang học với khả năng giao tiếp nối tiếp trong một thiết bị gia cố duy nhất
Các tính năng chính:
Hỗ trợ Đa Giao Diện: Chuyển đổi giữa Ethernet 10/100Base-T, sợi quang 100Base-X SFP,
và giao tiếp nối tiếp RS232/RS485/RS422
Tùy chọn SFP Linh Hoạt: Chấp nhận nhiều mô-đun SFP khác nhau (chế độ đơn/đa chế độ,
sợi đơn/kép) cho khoảng cách lên đến:
  • 2km trên sợi đa chế độ
  • 80km trên sợi đơn chế độ
Độ tin cậy công nghiệp:
  • Phạm vi nhiệt độ hoạt động: -40°C đến +75°C
  • Gắn thanh ray DIN để dễ dàng cài đặt
  • Đáp ứng các tiêu chuẩn EN55022
Mạng Nâng Cao:
  • Hỗ trợ cả chế độ bán song công và song công hoàn toàn
  • Chuyển đổi đồng đến sợi để cách ly tín hiệu và bảo vệ EMI
Các ứng dụng tiêu biểu:
  • Hệ thống tự động hóa công nghiệp
  • Kết nối thiết bị nối tiếp từ xa
  • Mở rộng mạng đường dài
  • Cài đặt môi trường khắc nghiệt
Bộ chuyển đổi mạnh mẽ này cung cấp cầu nối giao tiếp đáng tin cậy giữa các loại phương tiện khác nhau trong khi
chịu được các điều kiện công nghiệp khắc nghiệt.



Tính năng

Giao diện mạng:
- 1 × cổng RJ45 10/100BASE-TX với tính năng tự động phát hiện MDI/MDI-X
- 1 × khe cắm SFP 100Base-FX (hỗ trợ nhiều mô-đun sợi khác nhau)
- 1 × Cổng nối tiếp đa giao thức (RS232/RS485/RS422 có thể lựa chọn)

Hiệu suất & Tuân thủ:
- Hoạt động song công hoàn toàn/bán song công với tự động đàm phán
- Tuân thủ Ethernet Tiết kiệm Năng lượng IEEE 802.3az
- Tích hợp bảo vệ chống sét (4kV) và bảo vệ phóng tĩnh điện

Nguồn & Cài đặt:
- Đầu vào nguồn DC dải rộng: 12-48VDC (khối đầu cuối)
- Tùy chọn gắn linh hoạt: Thanh ray DIN hoặc gắn tường

Độ bền môi trường:
- Nhiệt độ hoạt động cấp công nghiệp: -40°C đến +75°C (-40°F đến 167°F)
- Đèn LED trạng thái mở rộng để theo dõi và chẩn đoán theo thời gian thực

Lợi ích bổ sung:
- Thiết kế nhỏ gọn, tiết kiệm không gian
- Cài đặt không cần công cụ để triển khai tại hiện trường
- Hiệu suất đáng tin cậy trong môi trường khắc nghiệt

Chỉ số kỹ thuật

Ethernet
Tiêu chuẩn: IEEE802.3 10Base-T
IEEE802.3u 100Base-TX/FX
IEEE 802.3az Ethernet Tiết kiệm Năng lượng (EEE)
Loại xử lý: Lưu trữ và Chuyển tiếp
Tốc độ lọc chuyển tiếp: 14.880pps (10Mbps)
148.800pps (100Mbps)
Bộ nhớ đệm gói: 1 Mbit
Độ dài gói tối đa: 9K Bytes
Kích thước bảng địa chỉ 2K Địa chỉ MAC

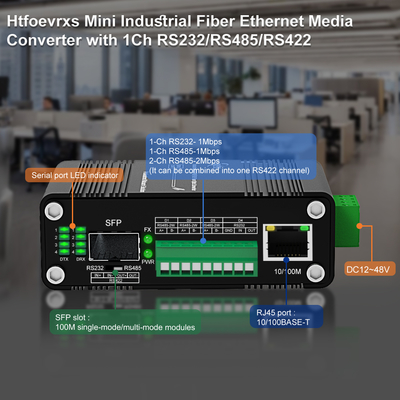

Giao diện
Cổng Ethernet: 1 x RJ45
Cổng quang: 1 x SFP 100Base-FX
Cổng nối tiếp 1 x Đầu cuối công nghiệp RS232/RS485/RS422
RS232/RS485/RS422
Giao diện nối tiếp Đầu cuối công nghiệp
Cổng tín hiệu

1Ch RS232 - 1Mbps

1Ch R485 - 1Mbps

2Ch RS485H- 2Mbps

2Ch RS485H có thể được nhóm thành 1Ch RS422 Tốc độ cao

Tốc độ Baud RS485/RS422/RS232:4800-460800
Tiêu chuẩn EIA /TIA RS232/485/422
Khoảng cách nối tiếp RS232: 15 mét, RS485/422: 1000 mét
Tốc độ Tối đa 2Mbps
RS-232 TXD, RXD, GND - Hai chiều
RS-485 D+, D-, GND - Hai chiều
Bảo vệ tĩnh Bảo vệ phóng tĩnh điện (ESD) 15KV
Bảo vệ đột biến Bảo vệ đột biến 1500W/giây

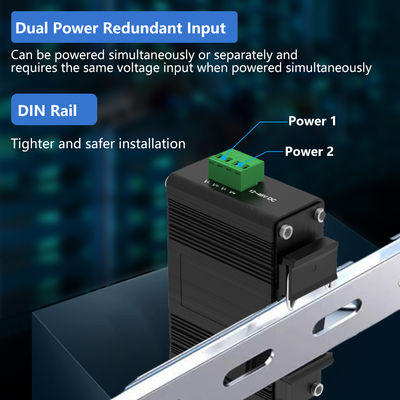

Điện và Cơ khí
Nguồn vào: 12~48VDC, khối đầu cuối 4 chân
Tiêu thụ điện năng: Tối đa 3W.
Kích thước (WxDxH): 95 x 70 x 30 mm
Trọng lượng: 0,25Kg
Vỏ: Vỏ nhôm
Tùy chọn gắn: Thanh ray DIN / Gắn tường
Chỉ báo LED
PWR: Trạng thái nguồn
FX: Trạng thái LIÊN KẾT Dữ liệu
10/100M: Trạng thái Ethernet
DTX 1 2 3 4 Trạng thái dữ liệu nối tiếp
DRX 1 2 3 4 Trạng thái dữ liệu nối tiếp
Môi trường
Nhiệt độ hoạt động: -40°C đến 75°C (-40°F đến 167°F)
Nhiệt độ bảo quản: -40°C đến 85°C (-40°F đến 185°F)
Độ ẩm tương đối: 5% đến 95% không ngưng tụ
MTBF > 200.000 giờ
Phê duyệt theo quy định
ISO9001, CE, FCC, RoHS

EMI:

EN55022:2010+AC: 2011, Loại A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

EMS:

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Đột biến)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)







































































































Thông tin đặt hàng

Mô hình Sự miêu tả
LNK-IMCRS1100-SFP Bộ Chuyển Đổi Phương Tiện Ethernet Sợi Quang SFP Mini Industrial 10/100Base-T sang 100Base-X với 1 Kênh RS232/RS485/RS422
Tùy chọn SFP ► Tùy chọn SFP. Vui lòng chọn SFP của bạn trên Trang Tùy chọn SFP của chúng tôi (SFP Công nghiệp).
► Mô-đun SFP phải được mua riêng.
Tùy chọn gắn ► Giá đỡ Thanh ray DIN mặc định được cài đặt; Giá đỡ Gắn tường được bao gồm.
Tùy chọn nguồn ► Nguồn 24W/1A 24VDC. Dây hở cho Khối đầu cuối
► Nguồn phải được mua riêng.

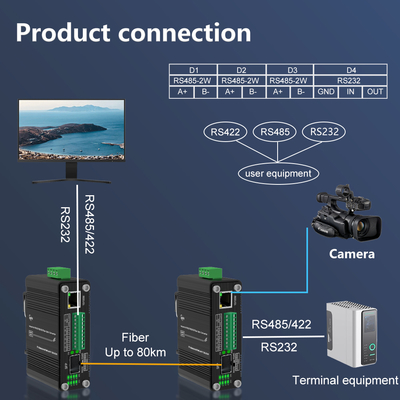

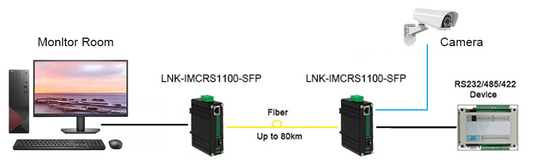

Ứng dụng

Bộ chuyển đổi phương tiện Ethernet SFP công nghiệp nhỏ RS232/485/422 Cổng nối tiếp 0
