Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Bộ chuyển đổi SDI sang sợi quang | bộ đổi nguồn: | điện áp xoay chiều 110~220V |
|---|---|---|---|
| Tiêu thụ năng lượng: | <15W | Cấu trúc: | 483 x 270 x 45mm (19inch 1U) |
| bước sóng: | 1310nm/1550nm | Nhiệt độ hoạt động: | -20℃～+70℃ |

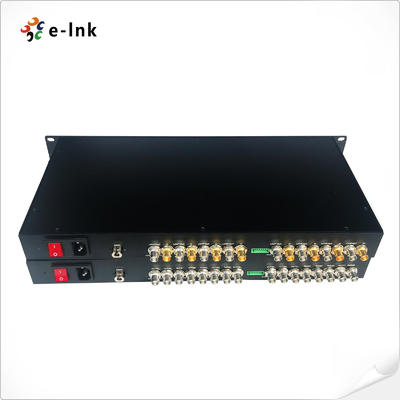

Bộ mở rộng 1U gắn rack 8 kênh SD/HD/3G-SDI trên một sợi quang CWDM không nén
Tổng quan
Dòng LNK-SDI-8V là một hệ thống truyền dẫn quang 8 kênh SD/HD/3G-SDI hiệu suất cao,
có khả năng truyền video chất lượng phát sóng và âm thanh cấp CD trên một cáp quang duy nhất. Mỗi
thiết bị bao gồm một bộ phát và bộ thu, hỗ trợ tín hiệu 3G-SDI 1080P với đầu ra vòng lặp cục bộ
để giám sát thời gian thực.
Các tính năng chính bao gồm:
- Truyền video 8 kênh SD/HD/3G-SDI
- Giao tiếp dữ liệu RS-485 đảo chiều 1 kênh
- Giải pháp sợi quang đơn để đi dây hiệu quả
- Video chất lượng cao (lên đến 3G-SDI) và âm thanh cấp CD
Lý tưởng cho phát sóng, sản xuất trực tiếp và các hệ thống AV chuyên nghiệp, bộ chuyển đổi này đảm bảo độ tin cậy,
truyền tín hiệu đường dài với độ trễ tối thiểu.
Tính năng
► Tự động đồng bộ lại 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Khả năng truyền xa ít nhất 10 km (6.2 dặm), lên đến 120 km
► Phạm vi động quang học siêu việt và không cần điều chỉnh trước khi sử dụng
► Đèn LED báo trạng thái theo thời gian thực để khắc phục sự cố và giám sát
► Tương thích trực tiếp với các hệ thống camera 3G-SDI và hỗ trợ các giao thức dữ liệu RS-485 đảo chiều
► Phạm vi nhiệt độ cực rộng ở cấp độ công nghiệp, thích ứng với nhiều môi trường khác nhau

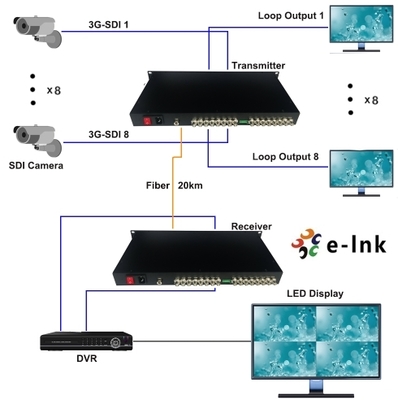

Ứng dụng
Chỉ số kỹ thuật
| Giao diện quang sợi | |
| Giao diện sợi | Simplex LC |
| Khoảng cách truyền | 550m-20Km |
| Bước sóng | 1310nm/1550nm |
| Video | |
| Giao diện video | BNC |
| Trở kháng đầu vào/đầu ra video | 75Ω |
| Điện áp đầu vào/đầu ra video | Điển hình: 1Vpp, Tối thiểu 0.5Vpp, Tối đa 1.5Vpp |
| Tốc độ bit video | Tối đa 3.2Gb/s |
| Độ lợi vi sai (10%～90% APL) | <1% |
| Hỗ trợ định dạng SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Tiêu chuẩn SDI video | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M 3Gb/s Ánh xạ (3G-SDI) | |
| Giao diện nối tiếp SMPTE424M 3Gb/s (3G-SDI) | |
| Dữ liệu | |
| Giao diện vật lý | Thiết bị đầu cuối vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | RS485 đảo chiều |
| Hỗ trợ tần số/tốc độ | Tối đa 57600bps cho RS485 |
| BER | <10ˉ9 |
| Điện | |
| Bộ đổi nguồn | AC 110~220V |
| Tiêu thụ điện năng | <15W |
| Chỉ báo LED | |
| SDI A/B/C/D/E/F/G/H | Video SDI |
| PWR | Nguồn điện |
| Cơ khí | |
| Kích thước (LxWxH) | 19 inch 1U (483 x 220 x 44.45mm) |
| Cân nặng | 7KG/cặp |
| Vỏ | Vỏ nhôm |
| Tùy chọn gắn | Gắn rack |
| Môi trường | |
| Nhiệt độ làm việc | -20℃～+70℃ |
| Nhiệt độ bảo quản | -40℃～+80℃ |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-SDI-8V | Video HD-SDI 8 kênh 19" 1U với Loop-out, 20km, SM, LC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
| LNK-SDI-8V1R | Video HD-SDI 8 kênh 19" 1U với Loop-out + Dữ liệu đảo chiều RS485 1 kênh, 20km, SM, LC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
| LNK-SDI-8V1A | Video HD-SDI 8 kênh 19" 1U với Loop-out + Âm thanh chuyển tiếp 1 kênh, 20km, SM, LC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
| LNK-3GSDI-8V | Video 3G-SDI 1080P 8 kênh 19" 1U với Loop-out, 20km, SM, LC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
| LNK-3GSDI-8V1R | Video 3G-SDI 1080P 8 kênh 19" 1U với Loop-out + Dữ liệu đảo chiều RS485 1 kênh, 20km, SM, LC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
| LNK-3GSDI-8V1A | Video 3G-SDI 1080P 8 kênh 19" 1U với Loop-out + Âm thanh chuyển tiếp 1 kênh, 20km, SM, LC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
