Bộ chuyển đổi Mini 3G-SDI sang Fiber với Tally & RS485 Đảo ngược qua đầu ra vòng lặp 3G/HD-SDI

Mini-type 3G-SDI to Fiber Converter with Tally & Reverse RS485 over a 3G/HD-SDI loop output

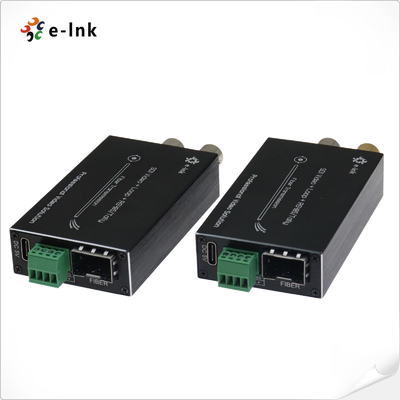

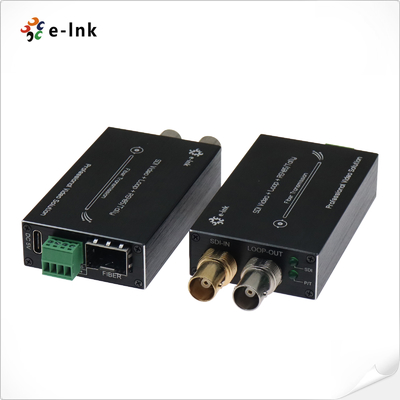

Hình ảnh lớn :  Bộ chuyển đổi Mini 3G-SDI sang Fiber với Tally & RS485 Đảo ngược qua đầu ra vòng lặp 3G/HD-SDI

Thông tin chi tiết sản phẩm:
Nguồn gốc: Quảng Đông
Hàng hiệu: E-link
Chứng nhận: CE FCC RoHS
Số mô hình: Dòng LNK-M3G-1V
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 cặp
Giá bán: negotiable
chi tiết đóng gói: Gói xuất tiêu chuẩn chuyển đổi SDI sang sợi quang
Thời gian giao hàng: 3-7 ngày làm việc
Điều khoản thanh toán: Công Đoàn Phương Tây, MoneyGram, T/T, Paypal
Khả năng cung cấp: 1000PCS/tháng
Chi tiết sản phẩm
Giao diện sợi quang: Đơn giản LC bước sóng: 1310nm/1550nm
Loại dữ liệu: Tally & Reverse RS485 Vỏ bọc: Vỏ nhôm
Tùy chọn lắp đặt: máy tính để bàn Trọng lượng: 75g (tx) 75g (rx) 450g (gói)

Bộ chuyển đổi Mini 3G-SDI sang Fiber với Tally& RS485 Đảo Chiều

Tổng quan

Dòng LNK-M3G-1V là bộ chuyển đổi quang 3G/HD-SDI nhỏ gọn và hiệu suất cao, được thiết kế

cho các ứng dụng phát sóng và truyền video chuyên nghiệp. Nó hỗ trợ:

- 1 kênh video 3G/HD-SDI (với âm thanh nhúng)
- Tín hiệu Tally (để điều khiển camera và liên lạc nội bộ)
- Dữ liệu RS485 đảo chiều (để giao tiếp hai chiều)

Tất cả các tín hiệu được truyền qua một cáp quang duy nhất, đảm bảo khoảng cách xa, độ trễ thấp và

giao hàng tín hiệu không bị nhiễu. Đầu ra vòng lặp 3G/HD-SDI cục bộ cho phép giám sát thời gian thực để hệ thống

xác minh.

Bộ chuyển đổi Video qua Fiber 3G/HD-SDI E-link bao gồm một bộ phát và một bộ thu,

hoàn toàn tương thích với 1080p và các định dạng video 3G/HD-SDI tiêu chuẩn khác.

Lý tưởng cho sản xuất trực tiếp, phát sóng và hệ thống AV, bộ chuyển đổi này cung cấp một giải pháp đáng tin cậy và tiết kiệm chi phí

giải pháp cho video chất lượng cao qua fiber.

Đặc trưng

Tự động đồng hồ lại 270Mbit/s - 1.48Gbit/s - 3Gbit/s

Hoán đổi nóng và cắm nóng

Mỗi kênh bao gồm 8 kênh âm thanh nhúng

Chỉ báo trạng thái LED để theo dõi điều kiện làm việc

dải nhiệt độ cực rộng cấp công nghiệp (-20℃~+70℃), thích ứng với nhiều môi trường khác nhau

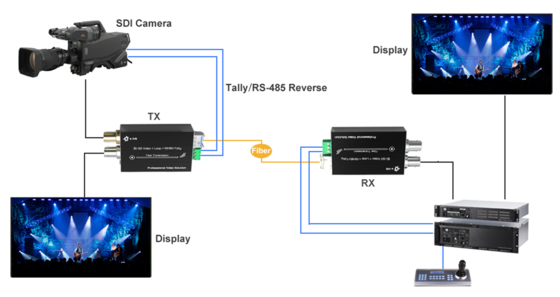

Ứng dụng

Bộ chuyển đổi Mini 3G-SDI sang Fiber với Tally & RS485 Đảo ngược qua đầu ra vòng lặp 3G/HD-SDI 0

















































Chỉ số kỹ thuật



Giao diện quang học Fiber
Giao diện Fiber Simplex LC
Khoảng cách truyền 550m-20Km
Bước sóng 1310nm/1550nm
Video
Giao diện video BNC
Trở kháng đầu vào/đầu ra video 75Ω
Điện áp đầu vào/đầu ra video Điển hình: 1Vpp, Tối thiểu 0.5Vpp, Tối đa 1.5Vpp
Tốc độ bit video Tối đa 3.2Gb/s
Độ lợi vi phân (10%~90% APL) <1%
Hỗ trợ định dạng SDI 625/25 PAL
525/29.97 NTSC, 525/23.98 NTSC
720p50, 720p59.94
1080i 23/24/30/50/59.94
1080P 23.98/24/30/50/60
Tiêu chuẩn SDI video 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI)
SMPTE425M 3Gb/s Mapping(3G-SDI)
Giao diện nối tiếp SMPTE424M 3Gb/s(3G-SDI)
Dữ liệu
Giao diện vật lý Thiết bị đầu cuối vít tiêu chuẩn công nghiệp
Loại dữ liệu Tally & RS485 Đảo Chiều
Hỗ trợ tần số/tốc độ

Tối đa 115200bps cho RS422

Tối đa 57600bps cho RS485

BER <10ˉ9
Điện
Bộ điều hợp nguồn DC 5V
Tiêu thụ điện năng <5W
Chỉ báo LED
SDI Video SDI
P/T Nguồn điện
Cơ khí
Kích thước (LxWxH)

73 x 44 x 17 mm (TX)

73 x 44 x 17 mm (RX)

185 x 132 x 100 mm (Gói)

Cân nặng

75g (TX)

75g (RX)

450g (Gói)

Vỏ Vỏ nhôm
Tùy chọn gắn Máy tính để bàn
Môi trường
Nhiệt độ làm việc -20℃~+70℃
Nhiệt độ bảo quản -40℃~+80℃
Độ ẩm làm việc 0~95%
MTBF ≥100000 giờ







































































































Thông tin đặt hàng



Mô hình Sự miêu tả
LNK-M3G-1V-MM Bộ chuyển đổi Mini 3G-SDI sang Fiber với Tally & RS485 Đảo Chiều và vòng lặp ra, MMF, Đầu nối Fiber LC 500 mét, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp
LNK-M3G-1V-20 Bộ chuyển đổi Mini 3G-SDI sang Fiber với Tally & RS485 Đảo Chiều và vòng lặp ra, SMF, Đầu nối Fiber LC 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp
LNK-M3G-1V-40 Bộ chuyển đổi Mini 3G-SDI sang Fiber với Tally & RS485 Đảo Chiều và vòng lặp ra, SMF, Đầu nối Fiber LC 40KM, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp

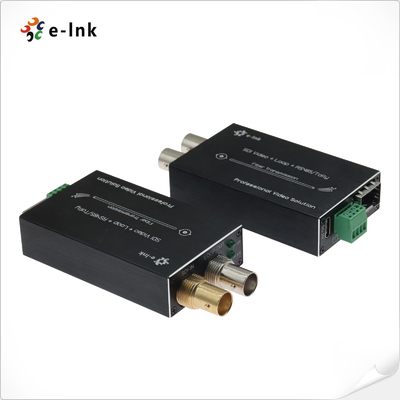

Giao diện&LED

Bộ chuyển đổi Mini 3G-SDI sang Fiber với Tally & RS485 Đảo ngược qua đầu ra vòng lặp 3G/HD-SDI 1
