Bộ chuyển đổi phương tiện Ethernet tốc độ dây 10G không chặn cho đồng trong công nghiệp siêu nhỏ

Bộ chuyển đổi phương tiện truyền thông Mini Industrial 10G / 5G / 2.5G / 1G / 100M đồng đến 10GBASE-X SFP +

Tổng quan

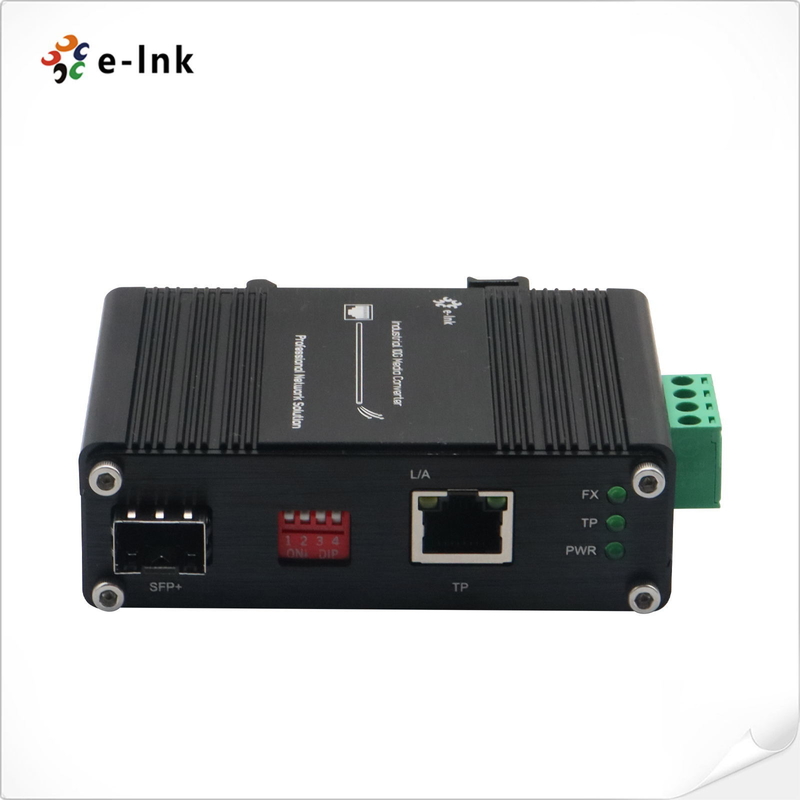

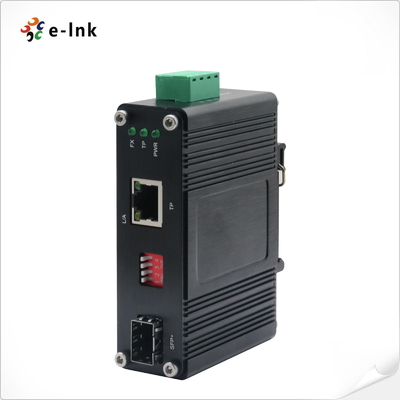

LNK-IMC10G-SFP + là một siêu nhỏ gọn, công nghiệp lớp 10G Ethernet chuyển đổi phương tiện truyền thông được thiết kế
cho môi trường khắc nghiệt. Kết hợp một cổng RJ45 đa tốc độ (10G / 5G / 2.5G / 1G / 100M) với một cổng 10GBASE-X
Cổng sợi SFP +, nó cung cấp hiệu suất không chặn, tốc độ dây cho chuyển đổi đồng thành sợi liền mạch.
Nằm trong một vỏ IP40 mạnh mẽ với đầu vào năng lượng dư thừa, bộ chuyển đổi này hoạt động đáng tin cậy trong
Các yếu tố hình dạng nhỏ và thiết kế mạnh mẽ làm cho nó lý tưởng cho công nghiệp
các ứng dụng đòi hỏi kết nối 10G tốc độ cao trong các điều kiện đòi hỏi.
Những cải tiến quan trọng:
- Tóm tắt hơn & dễ quét dễ đọc hơn trong khi giữ thông số kỹ thuật quan trọng.
- Nhấn mạnh hơn vào tính nhỏ gọn (một tính năng nổi bật).
- Phân tích kỹ thuật rõ ràng hơn (hợp tác nhiều tốc độ RJ45, SFP +).
- Định dạng nhất quán cho nhiệt độ và tiêu chuẩn.
Đặc điểm
IEEE 802.3u/802.3ab/802.3bz/802.3ae tuân thủ tiêu chuẩn Ethernet
IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE) phù hợp
Hỗ trợ tự động đàm phán 100Mbps, 1Gbps nửa / full duplex và 2.5/5/10Gbps full duplex mode
12~48VDC đầu vào điện khối đầu cuối
Nhiệt độ hoạt động cứng môi trường -40 °C đến 75 °C ((-40 °F đến 167 °F)
Hỗ trợ cài đặt DIN-Rail & tường

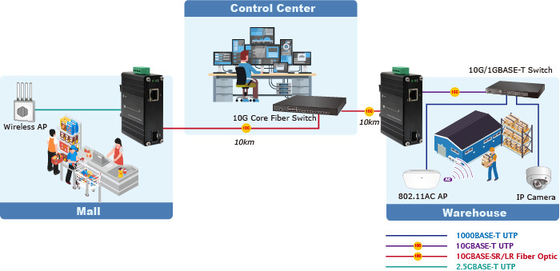

Ứng dụng




















Chỉ số kỹ thuật


Ethernet
Tiêu chuẩn:	IEEE 802.3u 100BASE-TX
	IEEE 802.3ab 1000BASE-T
	IEEE 802.3bz 2.5G/5GBASE-T
	IEEE 802.3an 10GBASE-T
	IEEE 802.3ae 10Gbps Ethernet
	IEEE 802.3x kiểm soát dòng chảy đầy đủ
	IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)
Tốc độ chuyển tiếp & lọc:	100Mbps
	1000Mbps
	2.5Gbps
	5Gbps
	10Gbps
Cáp mạng:	10G/5G/2.5G/1G/100M BASE-T: 10G Cat 6A/7 5G Cat 6/6A/7 1G/2.5G Cat 5e/6/6A/7 100M Cat 5/5e/6/6A/7 Cáp UTP loại 5/5e/6/6A/7 (100 mét, tối đa) EIA/TIA-568 100 ohm STP (100 mét, tối đa) 10GBASE-LR/SR/BX: Cáp quang sợi đa chế độ 50/125μm hoặc 62.5/125μm, tối đa 300m Cáp quang sợi một chế độ 9/125μm, tối đa 80km
Loại xử lý:	Lưu trữ và chuyển giao
Vải:	20Gbps
Giới thiệu:	16K
Bảng địa chỉ:	9K mục nhập, tự động học địa chỉ nguồn và lão hóa
Giao diện
Kết nối:	1 x RJ45
Cổng quang:	1 x SFP+
Môi trườngmỹ
Nhiệt độ hoạt động:	-40°C đến 80°C (-40°F đến 176°F)
Nhiệt độ lưu trữ:	-40°C đến 85°C (-40°F đến 185°F)
Độ ẩm tương đối:	5% đến 95% không ngưng tụ
MTBF	> 200.000 giờ
Điện và cơ khí
Năng lượng đầu vào:	12 ~ 48VDC, Điện năng dư thừa (4 pin Terminal Block)
Tiêu thụ năng lượng:	5W tối đa
Bảo vệ:
Nạp năng lượng quá tải:	Tái thiết lập tự động
Trực cực ngược:	Hiện tại
DIĐổi đổi
Chức năng chuyển đổi DIP 4 chữ số	DIP	Chức năng	Cài đặt
	SW 1	Được giữ lại.	ON - Được giữ lại	OFF - Chế độ lưu trữ
	SW 2	Được giữ lại.	ON - Được giữ lại	OFF - Chế độ lưu trữ
	SW 3	Được giữ lại.	ON - Được giữ lại	OFF - Chế độ lưu trữ
	SW 4	Được giữ lại.	ON - Được giữ lại	OFF - Chế độ lưu trữ
Không.te: Chức năng của DIP Switch có thể được tùy chỉnh dựa trên yêu cầu của khách hàng.
Chỉ số LED:
PWR:	Chế độ điện
L/A:	Liên kết/Hoạt động tại cổng Ethernet
TP:	Chế độ Ethernet
FX:	Tình trạng cổng SFP +

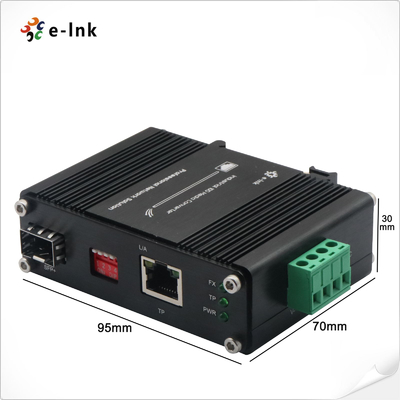

Kích thước (WxDxH):	95 x 70 x 30 mm
Trọng lượng:	0.25kg
Vỏ:	Vỏ nhôm
Tùy chọn gắn:	DIN-Rail/Wall-mount
Chứng nhận theo quy định
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, lớp A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Tăng cường)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
