Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bộ kết nối: | 1x RJ45 | cổng quang: | 1 x SC 100Base-FX |
|---|---|---|---|
| nguồn điện đầu vào: | 12~48VDC, khối đấu dây 2 chân | Năng lượng đầu ra: | 48VDC |
| Kích thước (WxDxH): | 95x70x30mm | Trọng lượng: | 0.25kg |
| Vỏ bọc: | Vỏ nhôm | Tùy chọn lắp đặt: | DIN-Rail / Giá treo tường |

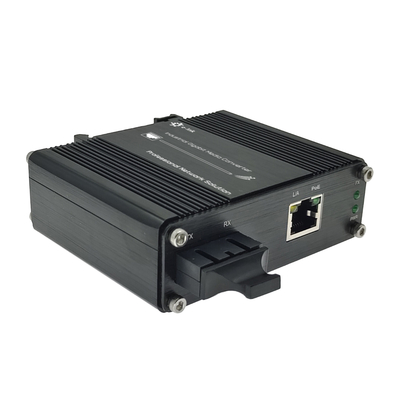

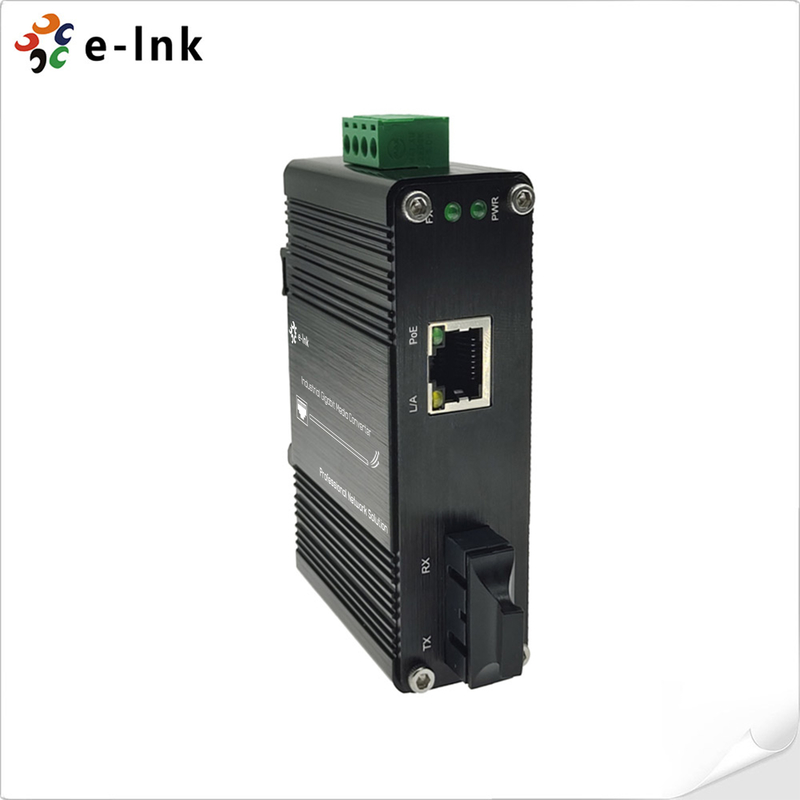

Tổng quan
Dòng LNK-IMC1100P60 là bộ chuyển đổi phương tiện chắc chắn được thiết kế cho môi trường công nghiệp,
cho phép chuyển đổi liền mạch giữa Ethernet đồng 10/100BASE-T và sợi quang 100BASE-FX
quang học. Với cổng PoE công suất cao 60W (Thiết bị Cấp nguồn) tuân thủ IEEE
802.3at (PoE+), nó cấp nguồn hiệu quả cho các thiết bị được kết nối như camera IP, điểm truy cập không dây,
và cảm biến công nghiệp.
Được chế tạo để chịu đựng các điều kiện khắc nghiệt, bộ chuyển đổi hoạt động trong phạm vi nhiệt độ rộng từ -40°C đến 75°C
và được đặt trong một vỏ nhôm bền để tản nhiệt và bảo vệ cơ học vượt trội.
Thiết kế gắn trên thanh ray DIN hoặc gắn tường cho phép lắp đặt linh hoạt trong tủ điều khiển hoặc hộp phân phối.
Hỗ trợ cả chế độ bán song công và song công hoàn toàn, LNK-IMC1100P60 đảm bảo dữ liệu đáng tin cậy
truyền trong các mạng công nghiệp đòi hỏi khắt khe, làm cho nó trở thành một giải pháp lý tưởng cho tự động hóa nhà máy,
vận tải và các ứng dụng ngoài trời.
Tính năng

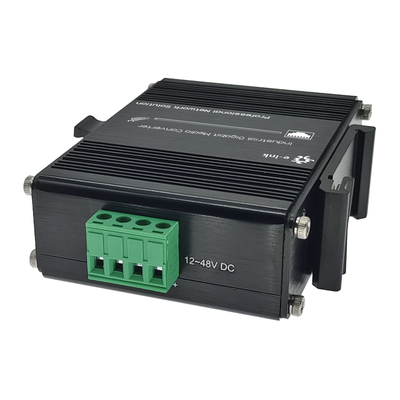

► Đầu vào nguồn khối đầu cuối 12~48VDC
► 1-Cổng 10/100BASE-T RJ45 với chức năng tự động MDI / MDI-X
► 1-Cổng 100Base-FX SC
► Hỗ trợ lắp đặt trên thanh ray DIN & gắn tường
► Chịu được môi trường -40°C đến 75°C (-40°F đến 167°F) nhiệt độ hoạt động

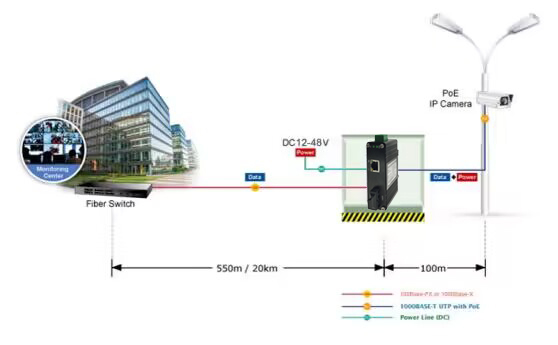

Ứng dụng
Chỉ số kỹ thuật
| Ethernet | |
| Tiêu chuẩn: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3x Song công hoàn toàn và kiểm soát luồng | |
| IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE) | |
| IEEE802.3af Cấp nguồn qua Ethernet | |
| IEEE802.3at Cấp nguồn qua Ethernet | |
| Loại xử lý: | Lưu trữ và Chuyển tiếp |
| Tốc độ lọc chuyển tiếp: | 14.880pps (10Mbps) |
| 148.800pps (100Mbps) | |
| Bộ nhớ đệm gói: | 128K bit |
| Độ dài gói tối đa: | 1522 Byte |
| Kích thước bảng địa chỉ | 1K Địa chỉ MAC |
| Giao diện | |
| Đầu nối: | 1x RJ45 |
| Cổng quang: | 1 x SC 100Base-FX |
| Điện và Cơ khí | |
| Nguồn vào: | 12~48VDC, khối đầu cuối 2 chân |
| Nguồn ra | 48VDC |
| Tiêu thụ điện năng: | Tối đa 65W. |
| Đèn LED báo: | |
| PWR: | Trạng thái nguồn |
| L/A: | Trạng thái LIÊN KẾT dữ liệu |
| POE: | Trạng thái PoE |
| 100M/1000M: | Trạng thái LIÊN KẾT sợi quang |
| Kích thước (WxDxH): | 95 x 70 x 30 mm |
| Trọng lượng: | 0,25Kg |
| Vỏ: | Vỏ nhôm |
| Tùy chọn gắn: | Thanh ray DIN / Gắn tường |
| Môi trường | |
| Nhiệt độ hoạt động: | -40°C đến 75°C (-40°F đến 167°F) |
| Nhiệt độ bảo quản: | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm tương đối: | 5% đến 95% không ngưng tụ |
| MTBF | > 200.000 giờ |
| Phê duyệt theo quy định | |
| ISO9001, CE, FCC, RoHS | |
|
EMI: EN55022:2010+AC: 2011, Loại A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010
|
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
Thông tin đặt hàng
| Mô hình | Sự miêu tả |
| LNK-IMC1100P60 | Bộ chuyển đổi phương tiện PoE++ Mini Industrial 60W, 1 cổng 100BASE SC + 1 cổng 10/100BASE-T 802.3at PoE, Cổng sợi quang SC, Đa chế độ, 1310nm, 2km |
| LNK-IMC1100P60-20 | Bộ chuyển đổi phương tiện PoE++ Mini Industrial 60W, 1 cổng 100BASE SC + 1 cổng 10/100BASE-T 802.3at PoE, Cổng sợi quang SC, Đơn chế độ, 1310nm, 20km |
| LNK-IMC1100P60S-20 | Bộ chuyển đổi phương tiện PoE++ Mini Industrial 60W, 1 cổng 100BASE SC + 1 cổng 10/100BASE-T 802.3at PoE, Cổng sợi quang SC, Sợi đơn chế độ đơn, 1310/1550nm, 20km |
| Tùy chọn gắn | ► Giá đỡ thanh ray DIN mặc định được cài đặt; Giá đỡ gắn tường được bao gồm. |
| Tùy chọn nguồn | ► Nguồn điện 75W/1.6A 48VDC. Dây hở cho khối đầu cuối |
| ► Nguồn điện phải được mua riêng. |
