Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bộ kết nối: | 2 x RJ45 | cổng quang: | 1 x SFP 1000Base-X hoặc 100Base-FX (tự động phát hiện) |
|---|---|---|---|
| nguồn điện đầu vào: | 12~48VDC, Khối đầu cuối 4 chân | Kích thước (WxDxH): | 95x70x30mm |
| Trọng lượng: | 0.25kg | Vỏ bọc: | Vỏ nhôm |

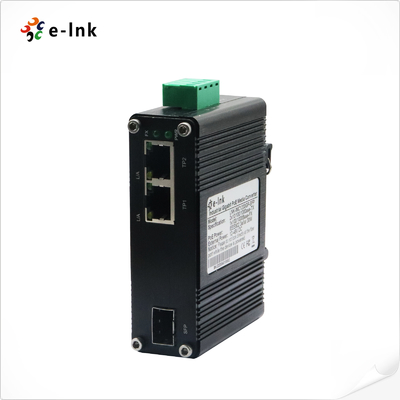

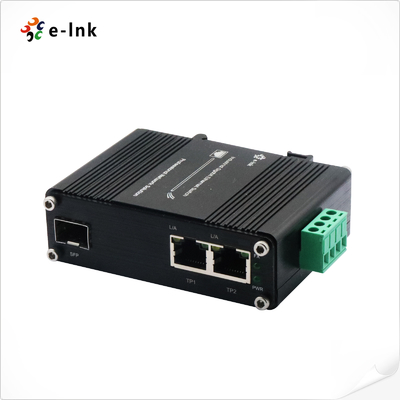

Tổng quan
Dòng LNK-IMC1200G-SFP đại diện cho một dòng mạnh mẽ của các bộ chuyển đổi phương tiện truyền thông gắn trên đường ray DIN được thiết kế
cho các ứng dụng mạng công nghiệp. Các thiết bị loại cứng này có tính năng kết nối cổng kép với
10/100/1000Base-T Ethernet đồng và 100/1000Base-X giao diện sợi SFP, cung cấp phương tiện truyền thông linh hoạt
Thiết kế cho độ tin cậy trong môi trường khắc nghiệt, loạt hoạt động trên một
phạm vi nhiệt độ mở rộng từ -40 °C đến +75 °C trong khi vẫn tuân thủ tiêu chuẩn EN55022.
Hỗ trợ cả hai chế độ half-duplex và full-duplex, các bộ chuyển đổi này chứa các mô-đun SFP khác nhau
(một chế độ / đa chế độ, 1/2 lõi) để đáp ứng các yêu cầu mạng sợi đa dạng.
tự động hóa, vận chuyển, và thiết bị ngoài trời, LNK-IMC1200G-SFP Series cung cấp ổn định
hiệu suất khi thiết bị thương mại tiêu chuẩn sẽ thất bại.
Những cải tiến quan trọng:
1. rõ ràng vị trí như một loạt hơn là mô hình duy nhất
2Các thông số kỹ thuật được tổ chức tốt hơn
3Đề xuất giá trị mạnh mẽ hơn cho sử dụng công nghiệp
4Bao gồm các ví dụ ứng dụng cụ thể
5Ngôn ngữ kỹ thuật chuyên nghiệp hơn
6. Giữ tất cả các thông số kỹ thuật quan trọng trong khi cải thiện dòng chảy
7. Thêm ngữ cảnh về điều kiện hoạt động ("nơi thiết bị tiêu chuẩn sẽ thất bại")
Đặc điểm
️ 12 ~ 48VDC Điện vào khối đầu cuối
Hỗ trợ cài đặt DIN-Rail và tường
-40 °C đến 75 °C (-40 °F đến 167 °F) nhiệt độ hoạt động
Hỗ trợ Full/Half-duplex, tự động đàm phán
IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)
2 cổng 10/100/1000BASE-T RJ45 với chức năng MDI / MDI-X tự động
1 cổng SFP, 100Base-FX hoặc 1000Base-X chế độ kép (xác định tự động)

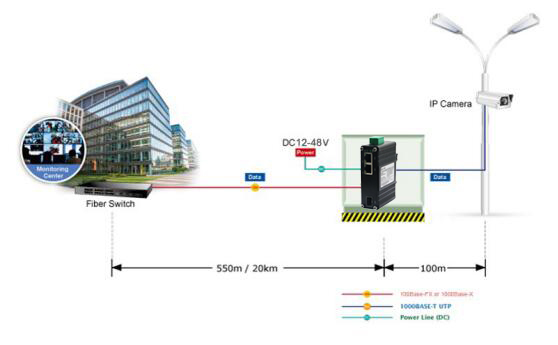

Ứng dụng
Chỉ số kỹ thuật
| Ethernet | |
| Tiêu chuẩn: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE) | |
| Loại xử lý: | Lưu trữ và chuyển giao |
| Tỷ lệ lọc phía trước: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| Bộ nhớ đệm gói: | 1 Mbit |
| Chiều dài gói tối đa: | 9K byte |
| Kích thước bảng địa chỉ | Địa chỉ MAC 2K |
| Giao diện | |
| Kết nối: | 2 x RJ45 |
| Cổng quang: | 1 x SFP 1000Base-X hoặc 100Base-FX (chẩn đoán tự động) |
| Điện và cơ khí | |
| Năng lượng đầu vào: | 12 ~ 48VDC, khối đầu cuối 4 chân |
| Tiêu thụ năng lượng: | 5W tối đa. |
| Chỉ số LED: | |
| PWR: | Chế độ điện |
| L/A: | Tình trạng liên kết dữ liệu |
| SPD: | Chế độ Ethernet |
| 100M/1000M: | Phương thức Fiber LINK |
| Kích thước (WxDxH): | 95 x 70 x 30 mm |
| Trọng lượng: | 0.25kg |
| Vỏ: | Vỏ nhôm |
| Tùy chọn gắn: | DIN-Rail / Wall-mount |
| Môi trường | |
| Nhiệt độ hoạt động: | -40°C đến 75°C (-40°F đến 167°F) |
| Nhiệt độ lưu trữ: | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm tương đối: | 5% đến 95% không ngưng tụ |
| MTBF | > 200.000 giờ |
| Chứng nhận theo quy định | |
| ISO9001, CE, FCC, RoHS | |
|
EMI: EN55022:2010+AC: 2011, lớp A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010
|
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Tăng cường) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-IMC1200G-SFP | Chuyển đổi phương tiện truyền thông SFP 2 cổng cứng 10/1001000BASE-TX sang 100/1000BASE-X |
| Tùy chọn SFP | Xin vui lòng chọn SFP của bạn trên trang SFP Options của chúng tôi (SFP công nghiệp). |
| ️ Mô-đun SFP phải được mua riêng. | |
| Tùy chọn gắn | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Tùy chọn năng lượng | 24W / 1A 24VDC nguồn cung cấp điện. |
| Nguồn cung cấp điện phải được mua riêng. |
