Thông tin chi tiết sản phẩm:
Thanh toán:
|
Interface Type: | SFP+ to SFP+ | Port Type: | SFP to RJ45 |
---|---|---|---|
Input Power: | 12~48VDC, Redundant Power (6-pin Terminal Block) | Dimensions (WxDxH): | 95 x 70 x 30 mm |
Weight: | 0.25Kg | Casing: | Aluminum Case |
Mounting Options: | DIN-Rail mount | Regulatory Approvals: | ISO9001, CE, RoHS, FCC |

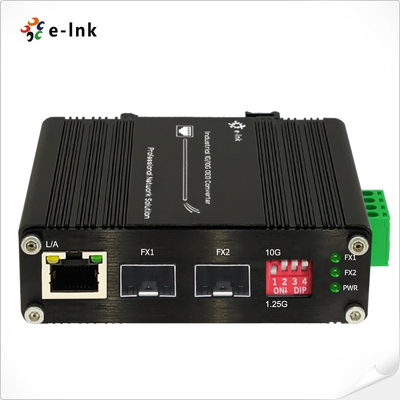

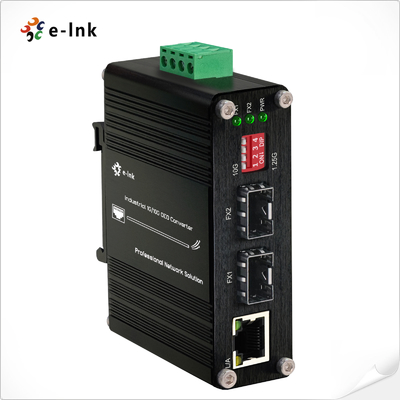

Công nghiệp 1G / 10G SFP + sang SFP + OEO Converter (3R Repeater) với chức năng chuyển đổi phương tiện truyền thông 1G Ethernet
Tổng quan
Dòng ETH-IMC2402-OEO đại diện cho một hiệu suất công nghiệp cao cấp 10G
Máy chuyển đổi quang điện quang (OEO) được thiết kế cho cơ sở hạ tầng mạng quan trọng.
Những thiết bị cứng này phục vụ chức năng kép như cả hai chuyển đổi phương tiện truyền thông sợi và đường dài
các bộ lặp sợi, hỗ trợ truyền 10Gbps trong điều kiện nhiệt độ cực đoan
(-40°C đến +80°C).
Được thiết kế cho các ứng dụng mạng nền bao gồm môi trường SAN, LAN và MAN,
loạt cung cấp hỗ trợ giao thức đa năng cho SDH/SONET STM-64/OC-192, 10G Fiber
Các khả năng tiên tiến của nó bao gồm chuyển đổi bước sóng quang học
(1310nm/1550nm/CWDM/DWDM) với chức năng Loop-back, làm cho nó lý tưởng cho yêu cầu
Thiết bị trong phòng thí nghiệm R & D, trung tâm dữ liệu và các cơ sở viễn thông.
Kiến trúc linh hoạt của bộ chuyển đổi cũng cho phép chuyển đổi phương tiện truyền thông bằng sợi thành đồng 1Gbps với
Distances truyền lên đến 120km, cung cấp các giải pháp kết nối toàn diện.
được triển khai như một bộ lặp sợi độc lập với giao thức hoặc chuyển đổi phương tiện truyền thông, ETH-IMC2402-OEO
Series đảm bảo hiệu suất đáng tin cậy trong môi trường công nghiệp khắc nghiệt nơi tiêu chuẩn
thiết bị sẽ bị hỏng.
Các điểm chính được nhấn mạnh:
1. chức năng kép như cả chuyển đổi phương tiện truyền thông và lặp xa
2- Độ tin cậy công nghiệp cho môi trường khắc nghiệt
3Hỗ trợ giao thức 10G toàn diện
4Khả năng chuyển đổi bước sóng tiên tiến
5. Tăng phạm vi truyền 120km
6- Trọng tâm ứng dụng quan trọng
7Sự khác biệt rõ ràng từ các giải pháp thương mại
Đặc điểm
DIP Switch hỗ trợ chuyển đổi tốc độ dữ liệu sợi 1.25G/10G
Có thể là 1G Ethernet Media Converter nếu sử dụng Ethernet
► IP40 Aluminum Case
Hỗ trợ cài đặt DIN-Rail / Wall-Mount
-40 °C đến 80 °C (-40 °F đến 176 °F) nhiệt độ hoạt động
Hỗ trợ cắm nóng, màn hình LED trạng thái đầy đủ, cài đặt dễ dàng
Hỗ trợ chiều dài sóng DWDM / CWDM được quy định của ITUT, và cũng có thể hiển thị chức năng DDM của nó
Hỗ trợ Loop-back và Jumbo Frame
¢ Giao thông minh và chậm trễ rất thấp
️ Chức năng 3R (Sự tái sinh, định hình lại, thời gian lại)
Ứng dụng

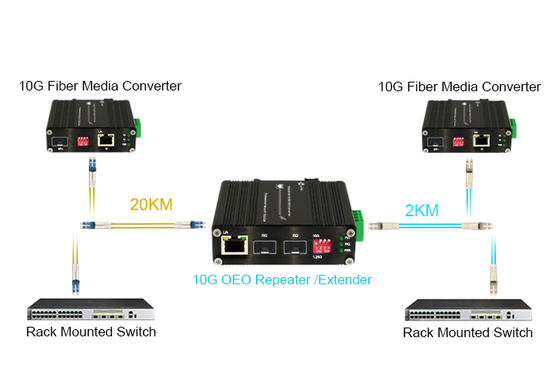

Ứng dụng I: Chuyển đổi OEO 1G/10G (3R Repeater)
Ứng dụng II: Sợi đến đồng 1Gbps thiết bị Ethernet hoạt động như một phương tiện truyền thông sợi đến đồng
chuyển đổi
Chỉ số kỹ thuật
Dữ liệu hiệu suất | Chỉ số kỹ thuật | |||
Chức năng thiết bị | 3R Repeater | |||
Tốc độ truyền | 10G: 8.5Gb/s-11.7Gb/s | |||
Nghị định thư |
8.5G Fiber Channel SONET OC-192, SDH STM-64 (9,95Gbps) 10G WAN (10Gbps) 10G LAN (10,31Gbps) OTN OTU-2 (G.709) (10,70Gbps) 10G LAN với mã hóa 255/237 FEC (11.09Gbps) 10G kênh sợi (11,32Gbps) 10G POS |
|||
Loại giao diện | SFP+ đến SFP+ | |||
Khoảng cách truyền | Mô-đun SFP +: tối đa 80km | |||
Gói tối đa Tỷ lệ chuyển tiếp |
14,880,950/S | |||
Nhiệt độ hoạt động | -40°C đến 80°C (-40°F đến 176°F) | |||
Nhiệt độ lưu trữ | -40°C đến 85°C (-40°F đến 185°F) | |||
Độ ẩm tương đối | 5% đến 95% không ngưng tụ | |||
MTBF | > 200.000 giờ | |||
EThernet Media Converter Thông số kỹ thuật | ||||
Tiêu chuẩn |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Full-duplex kiểm soát dòng chảy |
|||
Chế độ làm việc | 10/100/1000BASE-T đến 1000BASE-SX/LX | |||
Loại cổng | SFP đến RJ45 | |||
Cáp mạng |
Cặp xoắn Cáp sợi quang |
|||
Điện và cơ khí | ||||

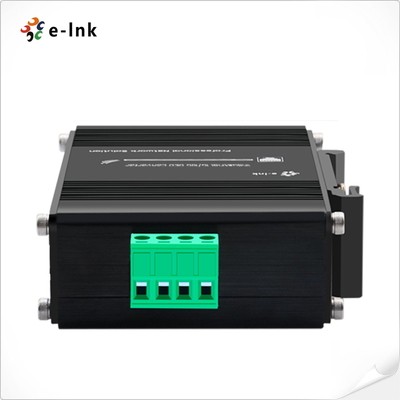

Năng lượng đầu vào | 12 ~ 48VDC, Lượng dư thừa (Block Terminal 6 pin) | |||
Tiêu thụ năng lượng | 8W tối đa | |||
Bảo vệ | ||||
Nạp điện quá tải | Tái thiết lập tự động | |||
Độ cực ngược | Hiện tại | |||
DIĐổi đổi | ||||
Chức năng chuyển đổi DIP 4 chữ số![]() |
DIP | Chức năng | Cài đặt | |
SW 1 | 1.25G/10G | ON - 1,25 ~ 8,5G | OFF - 10.3G hoặc 14.025G | |
SW 2 | Được giữ lại. | ON - Được giữ lại | OFF - Chế độ lưu trữ | |
SW 3 | Được giữ lại. | ON - Được giữ lại | OFF - Chế độ lưu trữ | |
SW 4 | Được giữ lại. | ON - Được giữ lại | OFF - Chế độ lưu trữ | |
Chỉ số LED: | ||||
PWR | Chế độ điện | |||
FX1 | Cổng SFP-1 | |||
FX2 | Cổng SFP-2 | |||
L/A | TP LINK/ACT | |||
Kích thước (WxDxH) | 95 x 70 x 30 mm | |||
Trọng lượng | 0.25kg | |||
Lớp vỏ | Vỏ nhôm | |||
Tùy chọn gắn: | DIN-Rail mount | |||
Chứng nhận theo quy định | ||||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011, lớp A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (Tăng cường) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) |
Thông tin đặt hàng
Mô hình | Mô tả |
ETH-IMC2402-OEO | Công nghiệp 1G / 10G SFP + sang SFP + OEO Converter (3R Repeater) với chức năng chuyển đổi phương tiện truyền thông 1G Ethernet |
Tùy chọn SFP | Xin vui lòng chọn SFP của bạn trên trang SFP Options của chúng tôi |
️ Mô-đun SFP phải được mua riêng. | |
Tùy chọn gắn | ► Default DIN-Rail Bracket installed |
Tùy chọn năng lượng |
DIN-Rail nguồn cung cấp điện. |
Nguồn cung cấp điện phải được mua riêng. |
