Thông tin chi tiết sản phẩm:
Thanh toán:
|
Connector: | 8 x RJ45 | RS485: | 1 x RS485 (Optional) |
---|---|---|---|
Optical Port: | 2 x 1000Base-X SFP | USB-C: | 1 x USB-C (for Management) |
Dimensions (WxDxH): | 149 x 114 x 50 mm | Weight: | 0.55Kg |
Casing: | Aluminum Case | Mounting Options: | DIN-Rail mount |

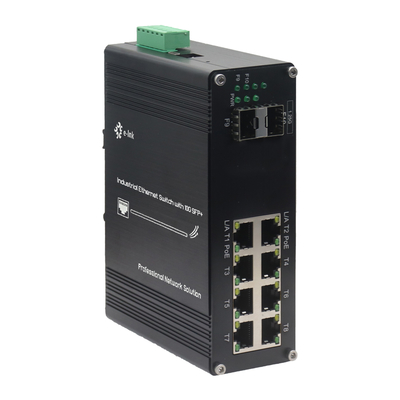

Công nghiệp L2 + 8-Port 10/100/1000T 802.3at PoE +2- Cổng 1000X SFP Chuyển đổi Ethernet được quản lý
Tổng quan
Dòng ETH-IMC208MP là một công nghiệp cấp L2 + quản lý Ethernet chuyển đổi kết hợp
mạng hiệu suất cao với khả năng Power over Ethernet (PoE) mạnh mẽ.
cổng 8 × 10/100/1000Base-T(X) với hỗ trợ IEEE 802.3at PoE + (tối đa 30W mỗi cổng) và
2 × 1000Base-X khe cắm SFP, công tắc cứng này cung cấp kết nối linh hoạt cho cả hai đồng
và mạng lưới sợi.
Được thiết kế cho môi trường công nghiệp khắc nghiệt, công tắc hỗ trợ chế độ Full/Half duplex, tự động
MDI / MDI-X, và một loạt các mô-đun SFP đơn chế độ / đa chế độ (1/2 lõi), đảm bảo
tích hợp liền mạch trong các ứng dụng đa dạng.
QoS, bảo mật, vv) cung cấp kiểm soát chi tiết về lưu lượng mạng, làm cho nó lý tưởng cho giám sát IP
(cám ảnh PoE), điểm truy cập không dây, và mạng công nghiệp từ xa.
✔ 8× cổng PoE + Gigabit (802.3at, 30W mỗi cổng) để cung cấp năng lượng cho PD
✔ 2x SFP fiber uplinks cho kết nối đường dài hoặc chống ồn
✔ Thiết kế cứng công nghiệp (-40 °C đến +75 °C hoạt động)
✔ Đàm phán tự động & triển khai plug-and-play
✔ L2 + quản lý chuyển đổi cho hiệu suất tối ưu
Một giải pháp linh hoạt, công suất cao để triển khai các thiết bị PoE và xương sống sợi trong yêu cầu
môi trường.
Đặc điểm
9K Bytes Jumbo Frame
IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)
► IP40 Aluminum Case
Hỗ trợ cài đặt DIN-Rail
-40 °C đến 80 °C (-40 °F đến 176 °F) nhiệt độ hoạt động
️ IEEE802.3af/at phù hợp
DIP Switch hỗ trợ VLAN một phím, quản lý vòng một phím, PoE Reset và 250m PoE
Mạng lưới
Hỗ trợ kết nối cổng USB-C để quản lý dễ dàng, mà không cần phải truy cập vào RS232
cổng hàng loạt

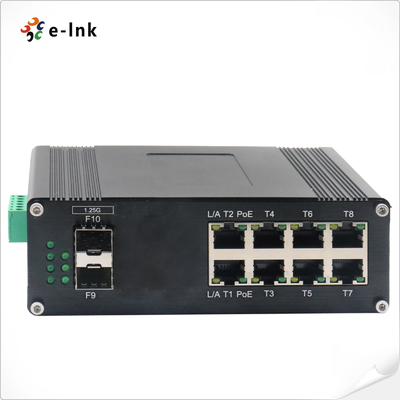

Hỗ trợ 8x10/100/1000Base-T + 2x1000Base-X SFP
RJ45 Port hỗ trợ Full/Half-duplex, tự động đàm phán, tự động MDI/MDIX

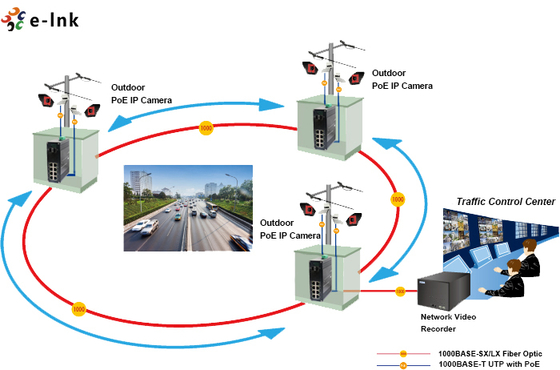

Ứng dụng
Chỉ số kỹ thuật
Ethernet | ||||
Tiêu chuẩn: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3ae 10GBase-R | ||||
IEEE802.3p QoS | ||||
IEEE802.1d Spanning Tree | ||||
Tốc độ chuyển tiếp & lọc: | 14,880pps (10Mbps) | |||
148,800pps (100Mbps) | ||||
1,488,000pps (1000Mbps) | ||||
1,488,000,000pps (10000Mbps) | ||||
Bộ nhớ đệm gói: | 12M bit | |||
Loại xử lý: | Lưu trữ và chuyển giao | |||
Phạm vi băng thông nền | 110Gbps | |||
Chiều dài gói tối đa: | 9K Bytes Jumbo Frame | |||
Kích thước bảng địa chỉ: | Địa chỉ MAC 8K | |||
Giao diện | ||||
Kết nối: | 8 x RJ45 | |||
RS485: | 1 x RS485 (Dịch chọn) | |||
Cổng quang: | 2 x 1000Base-X SFP | |||
USB-C: | 1 x USB-C (đối với quản lý) | |||
RS485 Serial Interface (Dịch chọn) | ||||
Giao diện vật lý | Chiếc thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp | |||
Loại dữ liệu | 1Ch RS485 Hai chiều | |||
Tín hiệu RS-485 | Dữ liệu +, Dữ liệu-, GND | |||
Khoảng cách dây dẫn cổng hàng loạt (bố) | 1000 mét | |||
Tỷ lệ Baud | 0 ~ 800kbps | |||
PoE (Power over Ethernet) | ||||
Tiêu chuẩn: | IEEE 802.3at Power over Ethernet Plus | |||
IEEE 802.3af Power over Ethernet | ||||
Cổng: | RJ45 | |||
Đặt Pin Điện | 4/5(+), 7/8(-) | |||
Ngân sách PoE: | Tiền ngân sách PoE lên đến 240 watt | |||
Môi trườngmỹ | ||||
Nhiệt độ hoạt động: | -40°C đến 80°C (-40°F đến 176°F) | |||
Nhiệt độ lưu trữ: | -40°C đến 85°C (-40°F đến 185°F) | |||
Độ ẩm tương đối: | 5% đến 95% không ngưng tụ | |||
MTBF | > 200.000 giờ | |||
Điện và cơ khí | ||||
Năng lượng đầu vào: | 48 ~ 57VDC, Lượng dư thừa (Block Terminal 6 pin) | |||
Tiêu thụ năng lượng: | 8W tối đa. ((PoE trong sử dụng < 240W) | |||
Bảo vệ: | ||||
Nạp năng lượng quá tải: | Tái thiết lập tự động | |||
Trực cực ngược: | Hiện tại | |||
DIĐổi đổi | ||||

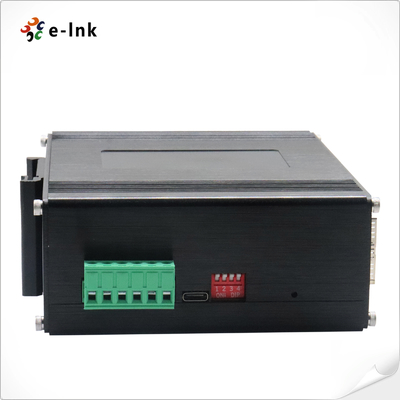

Chức năng chuyển đổi DIP 4 chữ số![]() |
DIP | Chức năng | Cài đặt | |
SW 1 | VLAN | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 2 | Quản lý vòng | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 3 (được nâng cấp) | Mạng PoE 250m | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 4 (được nâng cấp) | Đặt lại PoE | ON - Khả năng | OFF - Trẻ khuyết tật | |
Chỉ số LED: | ||||
PWR: | Chế độ điện | |||
Ethernet (Mỗi cổng): | Liên kết/Hoạt động | |||
PoE: | Tình trạng PoE | |||
Sợi: | Cổng Gigabit SFP: F9~F10 | |||
Kích thước (WxDxH): | 149 x 114 x 50 mm | |||
Trọng lượng: | 0.55kg | |||
Vỏ: | Vỏ nhôm | |||
Tùy chọn gắn: | DIN-Rail mount | |||
Tính năng phần mềm | ||||
Giao thức sa thải | Hỗ trợ STP/RSTP/MSTP/ERPSv2, tổng hợp liên kết | |||
Hỗ trợ đa phát | Hỗ trợ IGMP Snooping V1/V2/V3, hỗ trợ GMRP, GVMP,802.1Q | |||
VLAN | Hỗ trợ IEEE 802.1Q 4K VLAN, hỗ trợ QINQ, Double VLAN, | |||
Quản lý thời gian | SNTP | |||
QOS |
Chuyển hướng dựa trên luồng Giới hạn tỷ lệ dựa trên dòng chảy |
|||
ACL |
ACL phát hành dựa trên cảng ACL dựa trên cổng và VLAN |
|||
Quản lý PoE |
Tổng giới hạn công suất của nguồn điện PoE Phân bổ công suất đầu ra PoE |
|||
Bảo trì chẩn đoán | Hỗ trợ port mirroring, Syslog, Ping | |||
Chức năng quản lý | Hỗ trợ CLI, WEB, SNMPv1/v2/v3, Telnet server for management, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT | |||
Quản lý báo động | Hỗ trợ đầu ra báo động chuyển tiếp 1 chiều, RMON, TRAP | |||
An ninh |
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Hỗ trợ DHCP Snooping, tùy chọn 82,802.1X quyền truy cập an ninh, |
|||
Tính năng Lớp 2+ tiên tiến |
Quản lý IPv4/IPv6 Đường đi tĩnh |
|||
Chứng nhận theo quy định | ||||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011, lớp A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (Tăng cường) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) |
Thông tin đặt hàng
Mô hình | Mô tả |
ETH-IMC208MP | Industrial L2+ 8-Port 10/100/1000T 802.3at PoE + 2-Port 1000X SFP Managed Ethernet Switch |
Tùy chọn SFP | Xin vui lòng chọn SFP của bạn trên trang SFP Options của chúng tôi |
️ Mô-đun SFP phải được mua riêng. | |
Tùy chọn gắn | ► Default DIN-Rail Bracket installed |
Tùy chọn năng lượng |
DIN-Rail nguồn cung cấp điện. |
Nguồn cung cấp điện phải được mua riêng. |
