Bộ kết nối: | 16 x RJ45 | RS485: | 1 x RS485 (Tùy chọn) |
---|---|---|---|
cổng quang: | 4 x 1000Base-X SFP | USB-C: | 1 x USB-C (dành cho Quản lý) |
Kích thước (WxDxH): | 155 x 115 x 85 mm | Trọng lượng: | 1.2kg |
Vỏ bọc: | Vỏ nhôm | Tùy chọn lắp đặt: | Gắn DIN-Rail |

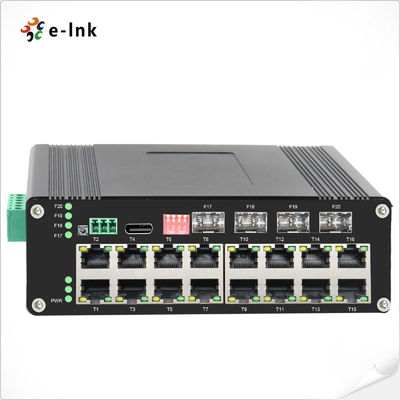

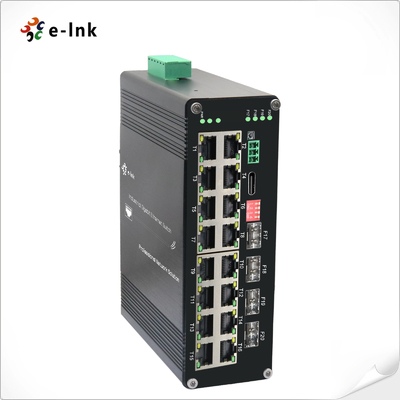

Công nghiệp L2+ 16-Port 10/100/1000T + 4-Port 1000XChuyển đổi Ethernet được quản lý SFP
Tổng quan
ETH-DIMC2416M Series là một công nghiệp cấp L2 + quản lý Ethernet chuyển đổi được thiết kế cho
Các ứng dụng mạng quan trọng. Chuyển đổi mật độ cao này có tính năng 16× 10/100/1000Base-T ((X)
cáp cổng và 4 × 1000Base-X SFP fiber khe cắm, cung cấp các tùy chọn kết nối linh hoạt cho đa dạng
môi trường công nghiệp.
Được thiết kế cho độ tin cậy, công tắc hỗ trợ:
- Các cổng đồng tự động đàm phán với chế độ Full/Half duplex và MDI/MDI-X tự động
- Các tùy chọn SFP đa năng (một chế độ / nhiều chế độ, 1/2 lõi)
- Quản lý L2 + tiên tiến bao gồm VLAN, QoS và các tính năng bảo mật
- Thiết kế công nghiệp cứng để hoạt động trong điều kiện cực đoan
Lý tưởng cho:
✓ Hệ thống tự động hóa công nghiệp
✓ Mạng giám sát IP (hỗ trợ nhiều camera)
✓ Việc triển khai điểm truy cập không dây
✓ Kết nối trang web từ xa
✓ Ứng dụng môi trường khắc nghiệt
Với sự kết hợp của nó của mật độ cổng cao, khả năng fiber uplink, và xây dựng mạnh mẽ,
Dòng ETH-DIMC2416M cung cấp hiệu suất mạng đáng tin cậy nơi chuyển đổi thương mại tiêu chuẩn
Các tính năng quản lý của công tắc cho phép điều khiển mạng chính xác, trong khi thiết kế công nghiệp của nó
đảm bảo hoạt động liên tục ở nhiệt độ từ -40 °C đến +75 °C, làm cho nó hoàn hảo cho ngoài trời
thiết bị và môi trường công nghiệp đòi hỏi.
Đặc điểm
Hỗ trợ kết nối cổng USB-C để quản lý dễ dàng, mà không cần phải truy cập vào RS232 hàng loạt
cảng ở tất cả
10K Bytes Jumbo Frame
IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)
► IP40 Aluminum Case
Hỗ trợ cài đặt DIN-Rail
-40 °C đến 80 °C (-40 °F đến 176 °F) hoạt động
Hỗ trợ 16x10/100/1000Base-T + 4x1000Base-X SFP
RJ45 Port hỗ trợ Full/Half-duplex, tự động đàm phán, tự động MDI/MDIX

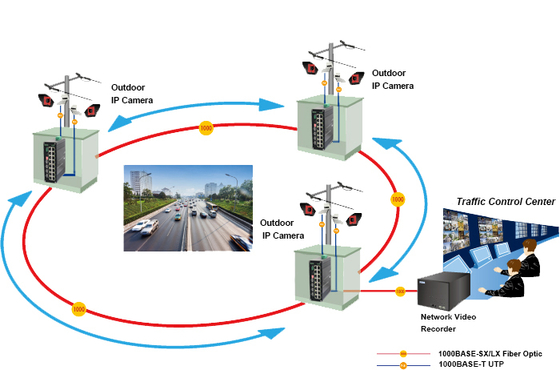

Ứng dụng
Chỉ số kỹ thuật
Ethernet | ||||
Tiêu chuẩn: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3p QoS | ||||
IEEE802.1d Spanning Tree | ||||
Tốc độ chuyển tiếp & lọc: | 14,880pps (10Mbps) | |||
148,800pps (100Mbps) | ||||
1,488,000pps (1000Mbps) | ||||
Bộ nhớ đệm gói: | 12M bit | |||
Loại xử lý: | Lưu trữ và chuyển giao | |||
Phạm vi băng thông nền | 110Gbps | |||
Chiều dài gói tối đa: | 10K Bytes Jumbo Frame | |||
Kích thước bảng địa chỉ: | Địa chỉ MAC 8K | |||
Giao diện | ||||
Kết nối: | 16 x RJ45 | |||
RS485: | 1 x RS485 (Dịch chọn) | |||
Cổng quang: | 4 x 1000Base-X SFP | |||
USB-C: | 1 x USB-C (đối với quản lý) | |||
RS485 Serial Interface (Dịch chọn) | ||||
Giao diện vật lý | Chiếc thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp | |||
Loại dữ liệu | 1Ch RS485 Hai chiều | |||
Tín hiệu RS-485 | Dữ liệu+, Dữ liệu-, GND | |||
Khoảng cách dây dẫn cổng hàng loạt (bố) | 1000 mét | |||
Tỷ lệ Baud | 0 ~ 800kbps | |||
Môi trườngmỹ | ||||
Nhiệt độ hoạt động: | -40°C đến 80°C (-40°F đến 176°F) | |||
Nhiệt độ lưu trữ: | -40°C đến 85°C (-40°F đến 185°F) | |||
Độ ẩm tương đối: | 5% đến 95% không ngưng tụ | |||
MTBF | > 200.000 giờ | |||
Điện và cơ khí | ||||

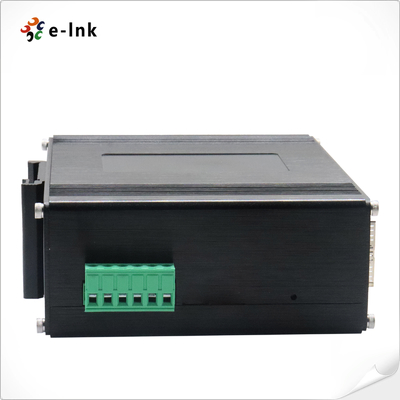

Năng lượng đầu vào: | 12 ~ 48VDC, Lượng dư thừa (Block Terminal 6 pin) | |||
Tiêu thụ năng lượng: | 8W tối đa. | |||
Bảo vệ: | ||||
Nạp năng lượng quá tải: | Tái thiết lập tự động | |||
Trực cực ngược: | Hiện tại | |||
DIĐổi đổi | ||||
Chức năng chuyển đổi DIP 4 chữ số![]() |
DIP | Chức năng | Cài đặt | |
SW 1 | VLAN | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 2 | Quản lý vòng | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 3 | Được giữ lại. | ON - Được giữ lại | OFF - Chế độ lưu trữ | |
SW 4 | Được giữ lại. | ON - Được giữ lại | OFF - Chế độ lưu trữ | |
Chỉ số LED: | ||||
PWR: | Chế độ điện | |||
Ethernet (Mỗi cổng): | Liên kết/Hoạt động | |||
Sợi: | Cổng Gigabit SFP: F17~F20 | |||
Kích thước (WxDxH): | 155 x 115 x 85 mm | |||
Trọng lượng: | 1.2kg | |||
Vỏ: | Vỏ nhôm | |||
Tùy chọn gắn: | DIN-Rail mount | |||
Tính năng phần mềm | ||||
Giao thức sa thải | Hỗ trợ STP/RSTP/MSTP/ERPSv2, tổng hợp liên kết | |||
Hỗ trợ đa phát | Hỗ trợ IGMP Snooping V1/V2/V3, hỗ trợ GMRP, GVMP,802.1Q | |||
VLAN | Hỗ trợ IEEE 802.1Q 4K VLAN, hỗ trợ QINQ, Double VLAN, | |||
Quản lý thời gian | SNTP | |||
QOS |
Chuyển hướng dựa trên luồng Giới hạn tỷ lệ dựa trên dòng chảy |
|||
ACL |
ACL phát hành dựa trên cảng ACL dựa trên cổng và VLAN |
|||
Quản lý PoE |
Tổng giới hạn công suất của nguồn điện PoE Phân bổ công suất đầu ra PoE |
|||
Bảo trì chẩn đoán | Hỗ trợ port mirroring, Syslog, Ping | |||
Chức năng quản lý | Hỗ trợ CLI, WEB, SNMPv1/v2/v3, Telnet server for management, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT | |||
Quản lý báo động | Hỗ trợ đầu ra báo động chuyển tiếp 1 chiều, RMON, TRAP | |||
An ninh |
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Hỗ trợ DHCP Snooping, tùy chọn 82,802.1X quyền truy cập an ninh, |
|||
Tính năng Lớp 2+ tiên tiến |
Quản lý IPv4/IPv6 Đường đi tĩnh |
|||
Chứng nhận theo quy định | ||||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011, lớp A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (Tăng cường) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) |
Thông tin đặt hàng
Mô hình | Mô tả |
ETH-DIMC2416M | Industrial L2+ 16-Port 10/100/1000T + 4-Port 1000X SFP Managed Ethernet Switch |
Tùy chọn SFP | Xin vui lòng chọn SFP của bạn trên trang SFP Options của chúng tôi |
️ Mô-đun SFP phải được mua riêng. | |
Tùy chọn gắn | ► Default DIN-Rail Bracket installed |
Tùy chọn năng lượng | DIN-Rail nguồn cung cấp điện. |
Nguồn cung cấp điện phải được mua riêng. |
