Thông tin chi tiết sản phẩm:
Thanh toán:
|
Bộ kết nối: | 16 x RJ45 | RS485: | 1 x RS485 (Tùy chọn) |
---|---|---|---|
cổng quang: | 4 x 1000Base-X SFP | USB-C: | 1 x USB-C (dành cho Quản lý) |
Kích thước (WxDxH): | 155 x 115 x 85 mm | Trọng lượng: | 1.2kg |
Vỏ bọc: | Vỏ nhôm | Tùy chọn lắp đặt: | Gắn DIN-Rail |
Tùy chọn SFP
Tổng quan

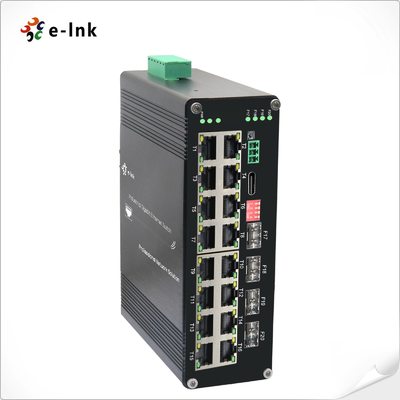

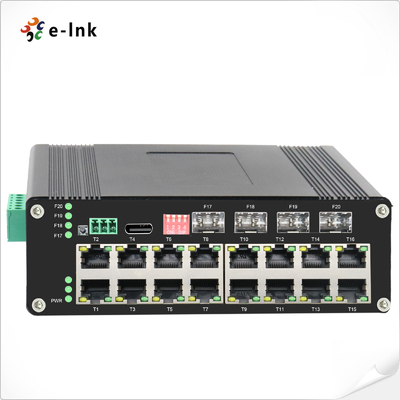

Dòng ETH-DIMC2416MP là bộ chuyển mạch Ethernet PoE+ được quản lý L2+ cấp công nghiệp được thiết kế cho
môi trường mạng đòi hỏi khắt khe. Bộ chuyển mạch hiệu suất cao này kết hợp 16 cổng Gigabit PoE+×
(IEEE 802.3at, 30W mỗi cổng) với 4 khe cắm sợi quang SFP 1000Base-X×, cung cấp cả nguồn và
khả năng kết nối trong một thiết bị gia cố duy nhất.
Các tính năng chính:
- Cấu hình PoE+ mật độ cao: 16 cổng 10/100/1000Base-T(X) với tự động đàm phán, Full/Half
duplex và tự động MDI/MDI-X
- Khả năng kết nối sợi quang linh hoạt: 4 khe cắm SFP hỗ trợ các mô-đun đơn mode/đa mode (1/2 lõi)
- Quản lý L2+ nâng cao: Khả năng VLAN, QoS, bảo mật và giám sát toàn diện
- Độ tin cậy công nghiệp: Hoạt động ở nhiệt độ khắc nghiệt (-40°C đến +75°C) với khả năng bảo vệ EMI mạnh mẽ
Các ứng dụng lý tưởng:
✓ Hệ thống giám sát IP quy mô lớn (hỗ trợ nhiều camera công suất cao)
✓ Triển khai mạng không dây (cấp nguồn cho nhiều điểm truy cập)
✓ Mạng tự động hóa công nghiệp
✓ Kết nối từ xa với backhaul sợi quang đường dài
✓ Cài đặt môi trường khắc nghiệt
Với ngân sách PoE cao và dung lượng uplink sợi quang, Dòng ETH-DIMC2416MP cung cấp một giải pháp hoàn chỉnh
giải pháp mạng để cấp nguồn và kết nối nhiều thiết bị đồng thời đảm bảo dữ liệu đáng tin cậy
truyền tải. Cấu trúc cấp công nghiệp và các tính năng quản lý tiên tiến của bộ chuyển mạch làm cho nó
đặc biệt phù hợp với các ứng dụng quan trọng, nơi cả việc cung cấp điện và độ tin cậy của mạng
là điều cần thiết.
Tính năng
► Khung Jumbo 10K Bytes
► Ethernet tiết kiệm năng lượng IEEE 802.3az (EEE)
► Vỏ nhôm IP40
► Hỗ trợ cài đặt DIN-Rail
► Nhiệt độ hoạt động từ -40°C đến 80°C (-40°F đến 176°F)
► Hỗ trợ 16x10/100/1000Base-T + 4x1000Base-X SFP +
► Cổng RJ45 10/100/1000Mbps hỗ trợ Full/Half-duplex, Tự động đàm phán, Tự động MDI/MDIX
► Tuân thủ IEEE802.3af/at
► Công tắc DIP hỗ trợ VLAN một phím, Quản lý vòng một phím, Đặt lại PoE và Mạng PoE 250m
► Hỗ trợ kết nối cổng USB-C để quản lý dễ dàng, mà không cần truy cập cổng nối tiếp RS232

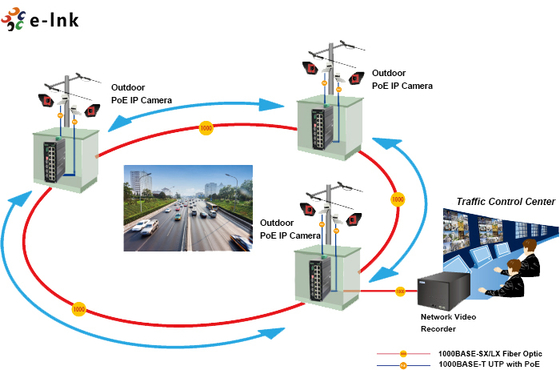

Ứng dụng
Chỉ số kỹ thuật
Ethernet | ||||
Tiêu chuẩn: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3p QoS | ||||
IEEE802.1d Spanning Tree | ||||
Tốc độ chuyển tiếp & lọc: | 14.880pps (10Mbps) | |||
148.800pps (100Mbps) | ||||
1.488.000pps (1000Mbps) | ||||
Bộ nhớ đệm gói: | 12M bit | |||
Loại xử lý: | Lưu trữ và chuyển tiếp | |||
Băng thông backplane | 110Gbps | |||
Độ dài gói tối đa: | Khung Jumbo 10K Bytes | |||
Kích thước bảng địa chỉ: | 8K Địa chỉ MAC | |||
Giao diện | ||||
Đầu nối: | 16 x RJ45 | |||
RS485: | 1 x RS485 (Tùy chọn) | |||
Cổng quang: | 4 x 1000Base-X SFP | |||
USB-C: | 1 x USB-C (để Quản lý) | |||
Giao diện nối tiếp RS485 (Tùy chọn) | ||||
Giao diện vật lý | Thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp | |||
Loại dữ liệu | 1Ch RS485 Hai chiều | |||
Tín hiệu RS-485 | Dữ liệu+, Dữ liệu-, GND | |||
Khoảng cách đường dây cổng nối tiếp (đồng) | 1000 mét | |||
Tốc độ truyền | 0 ~ 800kbps | |||
PoE (Nguồn qua Ethernet) | ||||
Tiêu chuẩn: | IEEE 802.3at Power over Ethernet Plus | |||
IEEE 802.3af Power over Ethernet | ||||
Cổng: | RJ45 | |||
Phân bổ chân nguồn | 4/5(+), 7/8(-) | |||
Ngân sách PoE: | Lên đến ngân sách PoE 480 watt | |||
Môi trườngNhiệt độ hoạt động: | ||||
-40°C đến 80°C (-40°F đến 176°F) | Nhiệt độ bảo quản: | |||
-40°C đến 85°C (-40°F đến 185°F) | Độ ẩm tương đối: | |||
5% đến 95% không ngưng tụ | MTBF | |||
> 200.000 giờ | Điện và Cơ khí | |||
Nguồn vào: | ||||

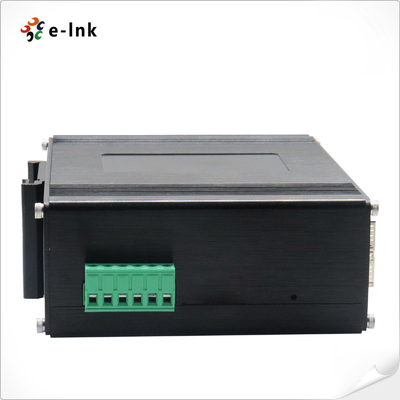

48~57VDC, Nguồn dự phòng (Khối đầu cuối 6 chân) | Tiêu thụ điện năng: | |||
Tối đa 8W (PoE đang sử dụng | <480W)Bảo vệ: | |||
Quá tải đầu vào nguồn: | ||||
Tự động đặt lại | Phân cực ngược: | |||
Hiện tại | DI | |||
Công tắc PChức năng công tắc DIP 4 chữ số | ||||
DIP![]() |
Chức năng | Cài đặt | SW 1 | |
VLAN | Hỗ trợ IEEE 802.1Q 4K VLAN, hỗ trợ QINQ, Double VLAN, | TẮT - Đã tắt | Đèn báo LED: | |
Quản lý vòng | BẬT - Đã bật | TẮT - Đã tắt | Đèn báo LED: | |
Mạng PoE 250m | BẬT - Đã bật | TẮT - Đã tắt | Đèn báo LED: | |
Đặt lại PoE | BẬT - Đã bật | TẮT - Đã tắt | Đèn báo LED: | |
PWR: | ||||
Trạng thái nguồn | Ethernet (Trên mỗi cổng): | |||
Liên kết/Hoạt động | PoE: | |||
Trạng thái PoE | Sợi quang: | |||
Cổng Gigabit SFP: F17~F20 | Kích thước (WxDxH): | |||
155 x 115 x 85 mm | Cân nặng: | |||
1,2Kg | Vỏ: | |||
Vỏ nhôm | Tùy chọn gắn: | |||
Gắn DIN-Rail | Tính năng phần mềm | |||
Giao thức dự phòng | ||||
Hỗ trợ STP/RSTP/MSTP/ERPSv2, Liên kết tổng hợp | Hỗ trợ Multicast | |||
Hỗ trợ IGMP Snooping V1/V2/V3, hỗ trợ GMRP, GVMP, 802.1Q | VLAN | |||
Hỗ trợ IEEE 802.1Q 4K VLAN, hỗ trợ QINQ, Double VLAN, | Quản lý thời gian | |||
SNTP | QOS | |||
Chuyển hướng dựa trên luồng |
Giới hạn tốc độ dựa trên luồng
Lọc gói dựa trên luồng |
|||
Cấp ACL dựa trên cổng |
ACL dựa trên cổng và VLAN
Lọc gói L2 đến L4, khớp với thông báo 80 byte đầu tiên. |
|||
Giới hạn tổng công suất của nguồn điện PoE |
Phân bổ công suất đầu ra PoE
Cấu hình ưu tiên đầu ra PoE |
|||
Hỗ trợ phản chiếu cổng, Syslog, Ping | Chức năng quản lý | |||
Hỗ trợ CLI, WEB, SNMPv1/v2/v3, máy chủ Telnet để quản lý, EEE, LLDP, Máy chủ/Máy khách DHCP (IPv4/IPv6), Cloud/MQTT | Quản lý báo động | |||
Hỗ trợ đầu ra báo động rơ le 1 chiều, RMON, TRAP | Bảo mật | |||
Bảo vệ bão quảng bá, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
Hỗ trợ DHCP Snooping, Tùy chọn 82, quyền truy cập bảo mật 802.1X,
Hỗ trợ quản lý phân cấp người dùng, danh sách kiểm soát truy cập ACL, |
|||
Quản lý IPv4/IPv6 |
Định tuyến tĩnh Phê duyệt theo quy định |
|||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011, Loại A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (Surge) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) | ||||
Thông tin đặt hàng |
Mô hình
Sự miêu tả | ETH-DIMC2416MP |
Bộ chuyển mạch Ethernet được quản lý công nghiệp L2+ 16-Cổng 10/100/1000T 802.3at PoE + 4-Cổng 1000X SFP | Tùy chọn SFP |
► Tùy chọn SFP. Vui lòng chọn SFP của bạn trên Trang Tùy chọn SFP của chúng tôi | ► Mô-đun SFP phải được mua riêng. |
Tùy chọn gắn | |
► Giá đỡ DIN-Rail mặc định được cài đặt | Tùy chọn nguồn |
► Nguồn điện DIN-Rail. Dây hở cho Khối đầu cuối. | ► Nguồn điện phải được mua riêng. |
