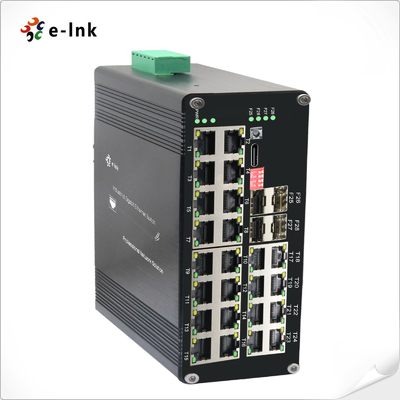

Bộ chuyển mạch Ethernet 24 cổng TP và 4 cổng Fiber SFP được quản lý công nghiệp để tích hợp mạng

Bộ chuyển mạch Ethernet được quản lý L2+ 24 cổng 10/100/1000T + Bộ chuyển mạch Ethernet được quản lý 4 cổng 1000X SFP

Tổng quan

Dòng ETH-DIMC2424M là bộ chuyển mạch Ethernet được quản lý L2+ cấp công nghiệp được thiết kế cho

triển khai mạng mật độ cao trong môi trường khắc nghiệt. Với 24× 10/100/1000Base-T(X)

cổng đồng và 4× khe cắm sợi quang 1000Base-X SFP, bộ chuyển mạch chắc chắn này mang lại khả năng kết nối

và hiệu suất vượt trội cho các ứng dụng công nghiệp.

Các tính năng chính:
- Mật độ cổng cao: 24× cổng Gigabit Ethernet tự động đàm phán với Full/Half duplex và tự động

hỗ trợ MDI/MDI-X
- Uplink sợi quang linh hoạt: 4× khe cắm SFP tương thích với các mô-đun single-mode/multi-mode (1/2 lõi)
- Quản lý L2+ nâng cao: Các tính năng toàn diện bao gồm VLAN, QoS, bảo mật và mạng

giám sát
- Độ bền công nghiệp: Được thiết kế để hoạt động đáng tin cậy trong điều kiện khắc nghiệt (-40°C đến +75°C)

Các ứng dụng lý tưởng:
✓ Hệ thống tự động hóa công nghiệp quy mô lớn
✓ Mạng giám sát IP mật độ cao
✓ Triển khai điểm truy cập không dây doanh nghiệp
✓ Kết nối trang web từ xa với backhaul sợi quang
✓ Cơ sở hạ tầng quan trọng yêu cầu thiết bị gia cố

Với sự kết hợp giữa số lượng cổng cao và kết nối sợi quang, Dòng ETH-DIMC2424M cung cấp một

giải pháp có thể mở rộng cho các mạng yêu cầu cả khả năng truy cập đồng và khả năng backbone sợi quang. Các

cấu trúc cấp công nghiệp của bộ chuyển mạch đảm bảo hiệu suất đáng tin cậy trong môi trường khắc nghiệt, trong khi

các tính năng quản lý nâng cao của nó cho phép kiểm soát và tối ưu hóa mạng chính xác. Điều này làm cho nó

đặc biệt phù hợp với các ứng dụng mà độ tin cậy của mạng, khả năng mở rộng và quản lý từ xa

là những yêu cầu quan trọng.

Tính năng

► Khung Jumbo 10K Bytes

► IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)

► Vỏ nhôm IP40

► Hỗ trợ cài đặt DIN-Rail

      ►-40°C đến 80°C (-40°F đến 176°F) hoạt động

► Hỗ trợ 24x10/100/1000Base-T + 4x1000Base-X SFP

► Cổng RJ45 10/100/1000Mbps hỗ trợ Full/Half-duplex, Tự động đàm phán, Tự động MDI/MDIX

► Hỗ trợ kết nối cổng USB-C để quản lý dễ dàng, mà không cần truy cập RS232

cổng nối tiếp

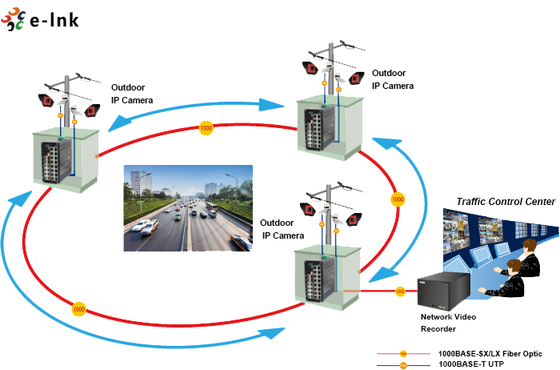

Ứng dụng

Chỉ số kỹ thuật

Ethernet
Tiêu chuẩn:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Tốc độ chuyển tiếp & lọc:	14.880pps (10Mbps)
	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
Bộ nhớ đệm gói:	12M bit
Loại xử lý:	Lưu trữ và chuyển tiếp
Băng thông backplane	110Gbps
Độ dài gói tối đa:	Khung Jumbo 10K Bytes
Kích thước bảng địa chỉ:	8K Địa chỉ MAC
Giao diện
Đầu nối:	24 x RJ45
RS485:	1 x RS485 (Tùy chọn)
Cổng quang:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (để Quản lý)
Giao diện nối tiếp RS485 (Tùy chọn)
Giao diện vật lý	Thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp
Loại dữ liệu	1Ch RS485 Hai chiều
Tín hiệu RS-485	Dữ liệu+, Dữ liệu-, GND
Khoảng cách đường dây cổng nối tiếp (đồng)	1000 mét
Tốc độ Baud	0 ~ 800kbps
Môi trườngNhiệt độ hoạt động:
-40°C đến 80°C (-40°F đến 176°F)	Nhiệt độ bảo quản:
-40°C đến 85°C (-40°F đến 185°F)	Độ ẩm tương đối:
5% đến 95% không ngưng tụ	MTBF
> 200.000 giờ	Điện và Cơ khí
Nguồn vào:

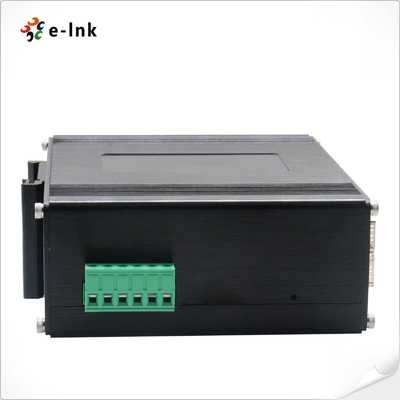

12~48VDC, Nguồn dự phòng (Khối đầu cuối 6 chân)	Tiêu thụ điện năng:
8W Tối đa	Bảo vệ:
Quá tải đầu vào nguồn:
Tự động đặt lại	Đảo ngược cực:
Hiện tại	DI
Công tắc PChức năng công tắc DIP 4 chữ số
DIP	Chức năng	Cài đặt	SW 1
	VLAN	Hỗ trợ IEEE 802.1Q 4K VLAN, hỗ trợ QINQ, Double VLAN,	TẮT - Đã tắt	SW 3
	Quản lý vòng	BẬT - Đã bật	TẮT - Đã tắt	SW 3
	Đã đặt trước	BẬT - Đã đặt trước	TẮT - Đã đặt trước	Đèn báo LED:
	Đã đặt trước	BẬT - Đã đặt trước	TẮT - Đã đặt trước	Đèn báo LED:
PWR:
Trạng thái nguồn	Ethernet (Trên mỗi cổng):
Liên kết/Hoạt động	Cổng RJ45
(T1~T24)	Sợi quang:

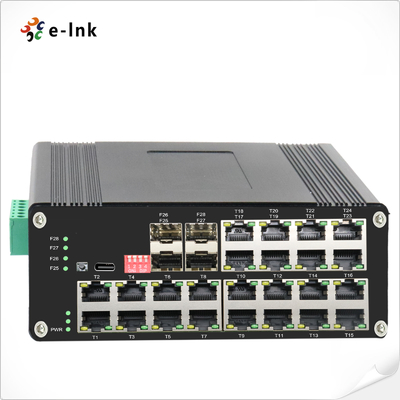

Cổng Gigabit SFP: F25~F28	Kích thước (RxDxC):
155 x 115 x 85 mm	Trọng lượng:
1.2KG	Vỏ:
Vỏ nhôm	Tùy chọn gắn:
Gắn DIN-Rail	Tính năng phần mềm
Giao thức dự phòng
Hỗ trợ STP/RSTP/MSTP/ERPSv2, Liên kết tổng hợp	Hỗ trợ Multicast
Hỗ trợ IGMP Snooping V1/V2/V3, hỗ trợ GMRP, GVMP, 802.1Q	VLAN
Hỗ trợ IEEE 802.1Q 4K VLAN, hỗ trợ QINQ, Double VLAN,	Quản lý thời gian
SNTP	QOS
Chuyển hướng dựa trên luồng	Giới hạn tốc độ dựa trên luồng Lọc gói dựa trên luồng 8*Hàng đợi đầu ra của mỗi cổng ánh xạ ưu tiên 802.1p/DSCP Diff-Serv QoS, Đánh dấu/Ghi chú ưu tiên Thuật toán lập lịch hàng đợi (SP, WRR, SP+WRR) ACL
Cấp ACL dựa trên cổng	ACL dựa trên cổng và VLAN Lọc gói L2 đến L4, khớp với thông báo 80 byte đầu tiên. Cung cấp ACL dựa trên MAC, Địa chỉ MAC đích, Nguồn IP, IP đích, Loại giao thức IP, Cổng TCP/UDP, Phạm vi cổng TCP/UDP và VLAN, v.v. Bảo trì chẩn đoán
Hỗ trợ phản chiếu cổng, Syslog, Ping	Chức năng quản lý
Hỗ trợ CLI, WEB, SNMPv1/v2/v3, Máy chủ Telnet để quản lý, EEE, LLDP, Máy chủ/Máy khách DHCP (IPv4/IPv6), Cloud/MQTT	Quản lý báo động
Hỗ trợ đầu ra báo động rơ le 1 chiều, RMON, TRAP	Bảo mật
Bảo vệ bão quảng bá, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Hỗ trợ DHCP Snooping, Tùy chọn 82, quyền truy cập bảo mật 802.1X, Hỗ trợ quản lý phân cấp người dùng, danh sách kiểm soát truy cập ACL, Hỗ trợ DDOS, lọc/ràng buộc MAC dựa trên cổng, lỗ đen MAC, bảo vệ nguồn IP, cách ly cổng, giới hạn tốc độ thông báo ARP Tính năng Lớp 2+ Nâng cao
Quản lý IPv4/IPv6	Định tuyến tĩnh Phê duyệt theo quy định
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Loại A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Thông tin đặt hàng

Mô hình
