Thông tin chi tiết sản phẩm:
Thanh toán:
|
Bộ kết nối: | 24 x RJ45 | RS485: | 1 x RS485 (Tùy chọn) |
---|---|---|---|
cổng quang: | 4 x 1000Base-X SFP | USB-C: | 1 x USB-C (dành cho Quản lý) |
Kích thước (WxDxH): | 155 x 115 x 85 mm | Trọng lượng: | 1.2kg |
Vỏ bọc: | Vỏ nhôm | Tùy chọn lắp đặt: | Gắn DIN-Rail |

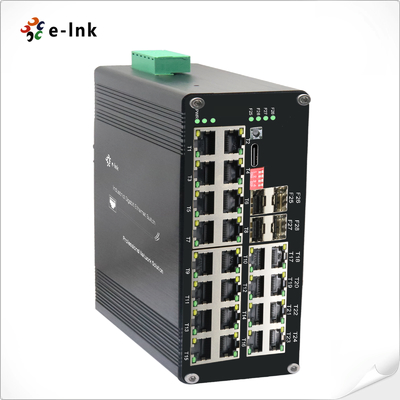

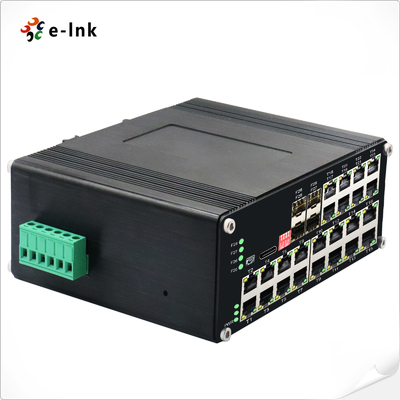

Công nghiệp L2 + 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000XChuyển đổi Ethernet được quản lý SFP
Tổng quan
Dòng ETH-DIMC2424MP là một công nghiệp cấp L2 + quản lý PoE + Ethernet chuyển đổi
kết hợp cung cấp năng lượng mật độ cao với khả năng mạng mạnh mẽ.
Các cổng PoE + (IEEE 802.3at, 30W mỗi cổng) và 4 × 1000Base-X SFP fiber uplink, điều này làm cứng
Chuyển đổi được thiết kế để triển khai nhiệm vụ quan trọng trong môi trường khắc nghiệt.
Các tính năng và lợi ích chính:
✔ Thiết kế PoE + công suất cao: cổng 24× 10/100/1000Base-T(X) cung cấp lên đến 30W mỗi cổng, hỗ trợ
các thiết bị sử dụng năng lượng như camera PTZ và AP không dây.
✔ Kết nối hai phương tiện truyền thông: 4 x khe cắm SFP (một / nhiều chế độ, 1/2 lõi) cho phép sợi đường dài
các liên kết xương sống.
✔ Công nghiệp đáng tin cậy: Hoạt động ở nhiệt độ cực đoan (-40 °C đến +75 °C) với bảo vệ giật và
Kháng rung.
✔Quản lý L2 + nâng cao: VLAN, QoS, IGMP ngắm nhìn và phản chiếu cổng để kiểm soát giao thông tối ưu.
✔ Đơn giản Plug-and-Play: Tự động MDI / MDI-X và tự động đàm phán đơn giản hóa việc cài đặt.
Ứng dụng điển hình:
• Hệ thống giám sát IP quy mô lớn (năng lượng 24+ camera)
• Mạng IoT công nghiệp với topology đồng / sợi hỗn hợp
• Mạng lưới lưới không dây ngoài trời đòi hỏi PoE và fiber backhaul
• Cơ sở hạ tầng thành phố thông minh (kiểm soát giao thông, chiếu sáng đường phố)
Với ngân sách PoE tổng cộng 720W vô song và độ bền cấp nhà cung cấp, ETH-DIMC2424MP Series là
giải pháp cuối cùng cho việc triển khai các thiết bị mạng năng lượng cao trong môi trường đầy thách thức.
Các lựa chọn sợi-chứng minh tương lai mạng của bạn trong khi thiết kế cứng đảm bảo 24/7 hoạt động nơi tiêu chuẩn
Các công tắc bị hỏng.
Đặc điểm
Hỗ trợ kết nối cổng USB-C để quản lý dễ dàng, mà không cần phải truy cập vào RS232 hàng loạt
cảng ở tất cả
10K Bytes Jumbo Frame
IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)
► IP40 Aluminum Case
Hỗ trợ cài đặt DIN-Rail
-40 °C đến 80 °C (-40 °F đến 176 °F) nhiệt độ hoạt động
Hỗ trợ 24x10/100/1000Base-T + 4x1000Base-X SFP
RJ45 Port hỗ trợ Full/Half-duplex, tự động đàm phán, tự động MDI/MDIX
️ IEEE802.3af/at phù hợp
DIP Switch hỗ trợ VLAN một phím, quản lý vòng một phím, PoE Reset và 250m PoE Network

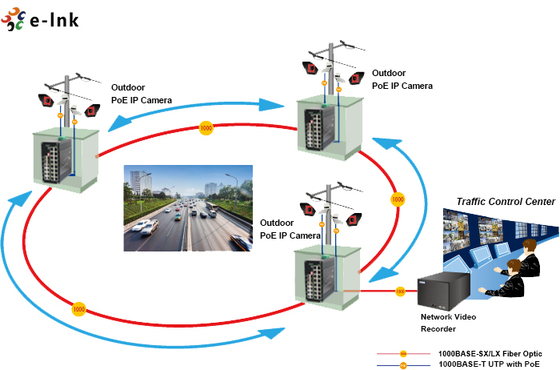

Ứng dụng
Chỉ số kỹ thuật
Ethernet | ||||
Tiêu chuẩn: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3p QoS | ||||
IEEE802.1d Spanning Tree | ||||
Tốc độ chuyển tiếp & lọc: | 14,880pps (10Mbps) | |||
148,800pps (100Mbps) | ||||
1,488,000pps (1000Mbps) | ||||
Bộ nhớ đệm gói: | 12M bit | |||
Loại xử lý: | Lưu trữ và chuyển giao | |||
Phạm vi băng thông nền | 110Gbps | |||
Chiều dài gói tối đa: | 10K Bytes Jumbo Frame | |||
Kích thước bảng địa chỉ: | Địa chỉ MAC 8K | |||
Giao diện | ||||
Kết nối: | 24 x RJ45 | |||
RS485: | 1 x RS485 (Dịch chọn) | |||
Cổng quang: | 4 x 1000Base-X SFP | |||
USB-C: | 1 x USB-C (đối với quản lý) | |||
RS485 Serial Interface (Dịch chọn) | ||||
Giao diện vật lý | Chiếc thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp | |||
Loại dữ liệu | 1Ch RS485 Hai chiều | |||
Tín hiệu RS-485 | Dữ liệu+, Dữ liệu-, GND | |||
Khoảng cách dây dẫn cổng hàng loạt (bố) | 1000 mét | |||
Tỷ lệ Baud | 0 ~ 800kbps | |||
PoE (Power over Ethernet) | ||||
Tiêu chuẩn: | IEEE 802.3at Power over Ethernet Plus | |||
IEEE 802.3af Power over Ethernet | ||||
Cổng: | RJ45 | |||
Đặt Pin Điện | 4/5(+), 7/8(-) | |||
Ngân sách PoE: | Tối đa 720 watt ngân sách PoE | |||
Môi trườngmỹ | ||||
Nhiệt độ hoạt động: | -40°C đến 80°C (-40°F đến 176°F) | |||
Nhiệt độ lưu trữ: | -40°C đến 85°C (-40°F đến 185°F) | |||
Độ ẩm tương đối: | 5% đến 95% không ngưng tụ | |||
MTBF | > 200.000 giờ | |||
Điện và cơ khí | ||||

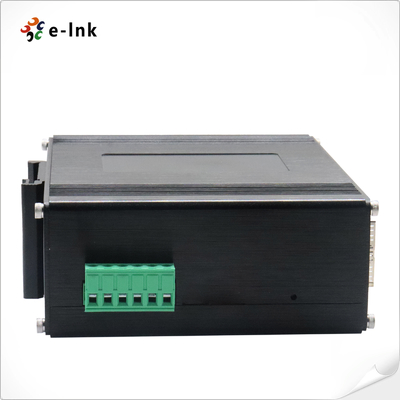

Năng lượng đầu vào: | 48 ~ 57VDC, Lượng dư thừa (Block Terminal 6 pin) | |||
Tiêu thụ năng lượng: | 8W tối đa. ((PoE trong sử dụng <720W) | |||
Bảo vệ: | ||||
Nạp năng lượng quá tải: | Tái thiết lập tự động | |||
Trực cực ngược: | Hiện tại | |||
DIĐổi đổi | ||||
Chức năng chuyển đổi DIP 4 chữ số![]() |
DIP | Chức năng | Cài đặt | |
SW 1 | VLAN | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 2 | Quản lý vòng | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 3 (được nâng cấp) | Mạng PoE 250m | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 4 (được nâng cấp) | Đặt lại PoE | ON - Khả năng | OFF - Trẻ khuyết tật | |
Chỉ số LED: | ||||
Sức mạnh: | Chế độ điện | |||
Ethernet (Mỗi cổng): | Liên kết/Hoạt động | |||
PoE | Tình trạng PoE (T1 ~ T24) | |||
Sợi: | Cổng Gigabit SFP: F25~F28 | |||
Kích thước (WxDxH): | 155 x 115 x 85 mm | |||
Trọng lượng: | 1.2kg | |||
Vỏ: | Vỏ nhôm | |||
Tùy chọn gắn: | DIN-Rail mount | |||
Tính năng phần mềm | ||||
Giao thức sa thải | Hỗ trợ STP/RSTP/MSTP/ERPSv2, tổng hợp liên kết | |||
Hỗ trợ đa phát | Hỗ trợ IGMP Snooping V1/V2/V3, hỗ trợ GMRP, GVMP,802.1Q | |||
VLAN | Hỗ trợ IEEE 802.1Q 4K VLAN, hỗ trợ QINQ, Double VLAN, | |||
Quản lý thời gian | SNTP | |||
QOS |
Chuyển hướng dựa trên luồng Giới hạn tỷ lệ dựa trên dòng chảy |
|||
ACL |
ACL phát hành dựa trên cảng ACL dựa trên cổng và VLAN |
|||
Quản lý PoE |
Tổng giới hạn công suất của nguồn điện PoE Phân bổ công suất đầu ra PoE |
|||
Bảo trì chẩn đoán | Hỗ trợ port mirroring, Syslog, Ping | |||
Chức năng quản lý | Hỗ trợ CLI, WEB, SNMPv1/v2/v3, Telnet server for management, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT | |||
Quản lý báo động | Hỗ trợ đầu ra báo động chuyển tiếp 1 chiều, RMON, TRAP | |||
An ninh |
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Hỗ trợ DHCP Snooping, tùy chọn 82,802.1X quyền truy cập an ninh, |
|||
Tính năng Lớp 2+ tiên tiến |
Quản lý IPv4/IPv6 Đường đi tĩnh |
|||
Chứng nhận theo quy định | ||||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011, lớp A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (Tăng cường) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) |
Thông tin đặt hàng
Mô hình | Mô tả |
ETH-DIMC2424MP | Industrial L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch |
Tùy chọn SFP | Xin vui lòng chọn SFP của bạn trên trang SFP Options của chúng tôi |
️ Mô-đun SFP phải được mua riêng. | |
Tùy chọn gắn | ► Default DIN-Rail Bracket installed |
Tùy chọn năng lượng | DIN-Rail nguồn cung cấp điện. |
Nguồn cung cấp điện phải được mua riêng. |
