Thông tin chi tiết sản phẩm:
Thanh toán:
|
Bộ kết nối: | 8 x RJ45 | RS485: | 1 x RS485 (Tùy chọn) |
---|---|---|---|
cổng quang: | 4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+ | USB-C: | 1 x USB-C (dành cho Quản lý) |
giao diện vật lý: | Thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp | Loại dữ liệu: | 1Ch RS485 hai hướng |
Kích thước (WxDxH): | 149 x 114 x 50 mm | Trọng lượng: | 0,55kg |

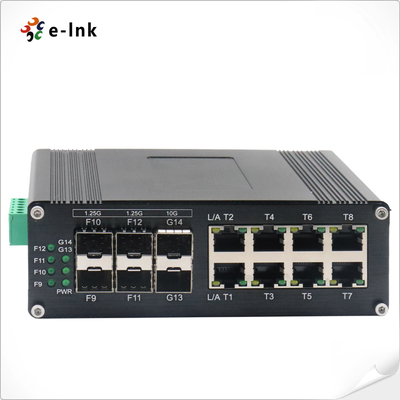

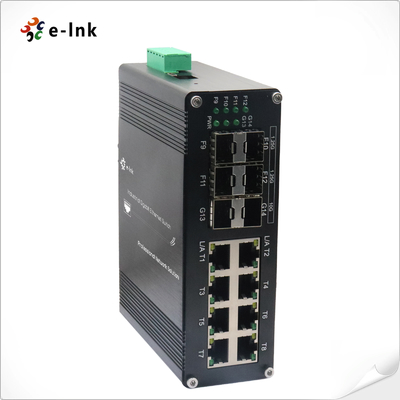

Industrial L2+ 8-Port 10/100/1000T + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch
Tổng quan
Dòng ETH-IMC2408M là một công nghiệp quản lý đa gigabit Ethernet chuyển đổi được thiết kế cho
kết nối mạng hiệu suất cao trong môi trường đòi hỏi. kết hợp 8 × cổng đồng Gigabit, 4 × 1G
SFP khe cắm, và 2 × 10G SFP + cổng, chuyển đổi cứng này cung cấp tính linh hoạt kết nối đặc biệt cho
các ứng dụng sử dụng băng thông nhiều.
Các tính năng và lợi ích chính:
✔ Cấu hình cổng lai:
- 8× 10/100/1000Base-T(X) cổng RJ45 với tự động MDI / MDI-X
- 4 × 1000Base-X SFP khe cắm (1G)
- Cổng SFP + 2 × 10G cho các liên kết lên tốc độ cao
✔ Hỗ trợ sợi chắc chắn trong tương lai:
- Tương thích với cả 1G và 10G quang
- Hỗ trợ mô-đun SFP/SFP+ đơn-mode/multi-mode (1/2 lõi)
- Cho phép kết nối đường dài lên đến 80km (với quang học thích hợp)
✔ Sự tin cậy công nghiệp:
Phạm vi nhiệt độ hoạt động từ -40 °C đến +75 °C
- Tùy chọn gắn trên đường ray DIN hoặc tường
- Bảo vệ điện áp và kháng rung
✔ Quản lý nâng cao:
- VLAN, QoS, và IGMP tìm kiếm
- Phân chiếu cảng và ưu tiên giao thông
- Giao diện quản lý Web/CLI/SNMP
Ứng dụng lý tưởng:
• Hệ thống giám sát băng thông cao với camera IP 4K
• Mạng nền công nghiệp đòi hỏi 10G uplinks
• Các điểm tổng hợp không dây cho việc triển khai 5G/Wi-Fi 6
• Hệ thống giao thông thông minh (ITS, truyền thông đường sắt)
Với sự kết hợp độc đáo của các cổng truy cập 1G và 10G fiber uplinks, ETH-IMC2408M Series
Động thái này giúp thu hẹp khoảng cách giữa các thiết bị cạnh và các mạng cốt lõi.
hoạt động đáng tin cậy trong điều kiện khắc nghiệt trong khi cung cấp băng thông có thể mở rộng cho mạng phát triển
yêu cầu.
Đặc điểm
Hỗ trợ kết nối cổng USB-C để quản lý dễ dàng, mà không cần phải truy cập vào RS232
cổng hàng loạt
9K Bytes Jumbo Frame
IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)
► IP40 Aluminum Case
Hỗ trợ cài đặt DIN-Rail
-40 °C đến 80 °C (-40 °F đến 176 °F) nhiệt độ hoạt động
Hỗ trợ 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP
RJ45 Port hỗ trợ Full/Half-duplex, tự động đàm phán, tự động MDI/MDIX

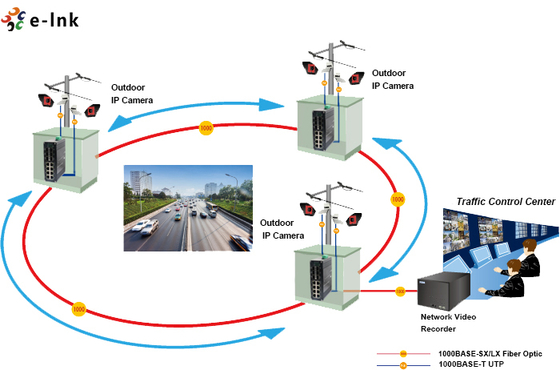

Ứng dụng
Chỉ số kỹ thuật
Ethernet | ||||
Tiêu chuẩn: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3ae 10GBase-R | ||||
IEEE802.3p QoS | ||||
IEEE802.1d Spanning Tree | ||||
Tốc độ chuyển tiếp & lọc: | 14,880pps (10Mbps) | |||
148,800pps (100Mbps) | ||||
1,488,000pps (1000Mbps) | ||||
1,488,000,000pps (10000Mbps) | ||||
Bộ nhớ đệm gói: | 12M bit | |||
Loại xử lý: | Lưu trữ và chuyển giao | |||
Phạm vi băng thông nền | 110Gbps | |||
Chiều dài gói tối đa: | 9K Bytes Jumbo Frame | |||
Kích thước bảng địa chỉ: | Địa chỉ MAC 8K | |||
Giao diện | ||||
Kết nối: | 8 x RJ45 | |||
RS485: | 1 x RS485 (Dịch chọn) | |||
Cổng quang: |
4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+ |
|||
USB-C: | 1 x USB-C (đối với quản lý) | |||
RS485 Serial Interface (Dịch chọn) | ||||
Giao diện vật lý | Chiếc thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp | |||
Loại dữ liệu | 1Ch RS485 Hai chiều | |||
Tín hiệu RS-485 | Dữ liệu+, Dữ liệu-, GND | |||
Khoảng cách dây dẫn cổng hàng loạt (bố) | 1000 mét | |||
Tỷ lệ Baud | 0 ~ 800kbps | |||
Môi trườngmỹ | ||||
Nhiệt độ hoạt động: | -40°C đến 80°C (-40°F đến 176°F) | |||
Nhiệt độ lưu trữ: | -40°C đến 85°C (-40°F đến 185°F) | |||
Độ ẩm tương đối: | 5% đến 95% không ngưng tụ | |||
MTBF | > 200.000 giờ | |||
Điện và cơ khí | ||||
Năng lượng đầu vào: | 12 ~ 48VDC, Lượng dư thừa (Block Terminal 6 pin) | |||
Tiêu thụ năng lượng: | 8W tối đa. ((PoE trong sử dụng < 240W) | |||
Bảo vệ: | ||||
Nạp năng lượng quá tải: | Tái thiết lập tự động | |||
Trực cực ngược: | Hiện tại | |||
DIĐổi đổi | ||||

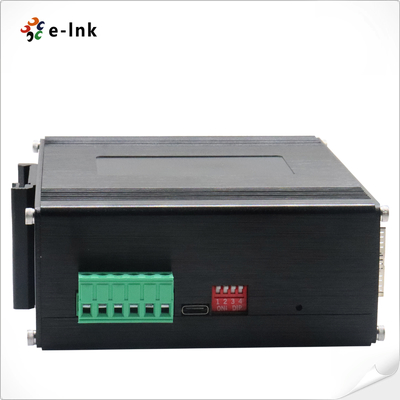

Chức năng chuyển đổi DIP 4 chữ số![]() |
DIP | Chức năng | Cài đặt | |
SW 1 | VLAN | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 2 | Quản lý vòng | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 3 | Được giữ lại. | ON - Được giữ lại | OFF - Chế độ lưu trữ | |
SW 4 | Được giữ lại. | ON - Được giữ lại | OFF - Chế độ lưu trữ | |
Chỉ số LED: | ||||
PWR: | Chế độ điện | |||
Ethernet (Mỗi cổng): | Liên kết/Hoạt động | |||
Sợi: | Cổng Gigabit SFP: F9~F12 | |||
Cổng 10G SFP+: F13, F14 | ||||
Kích thước (WxDxH): | 149 x 114 x 50 mm | |||
Trọng lượng: | 0.55kg | |||
Vỏ: | Vỏ nhôm | |||
Tùy chọn gắn: | DIN-Rail mount | |||
Tính năng phần mềm | ||||
Giao thức sa thải | Hỗ trợ STP/RSTP/MSTP/ERPSv2, tổng hợp liên kết | |||
Hỗ trợ đa phát | Hỗ trợ IGMP Snooping V1/V2/V3, hỗ trợ GMRP, GVMP,802.1Q | |||
VLAN | Hỗ trợ IEEE 802.1Q 4K VLAN, hỗ trợ QINQ, Double VLAN, | |||
Quản lý thời gian | SNTP | |||
QOS |
Chuyển hướng dựa trên luồng Giới hạn tỷ lệ dựa trên dòng chảy |
|||
ACL |
ACL phát hành dựa trên cảng ACL dựa trên cổng và VLAN |
|||
Bảo trì chẩn đoán | Hỗ trợ port mirroring, Syslog, Ping | |||
Chức năng quản lý | Hỗ trợ CLI, WEB, SNMPv1/v2/v3, máy chủ Telnet để quản lý, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT | |||
Quản lý báo động | Hỗ trợ đầu ra báo động chuyển tiếp 1 chiều, RMON, TRAP | |||
An ninh |
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Hỗ trợ DHCP Snooping, tùy chọn 82,802.1X quyền truy cập an ninh, |
|||
Tính năng Lớp 2+ tiên tiến |
Quản lý IPv4/IPv6 Đường đi tĩnh |
|||
Chứng nhận theo quy định | ||||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011, lớp A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (Tăng cường) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) |
Thông tin đặt hàng
Mô hình | Mô tả |
ETH-IMC2408M | Industrial L2+ 8-Port 10/100/1000T + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch |
Tùy chọn SFP | Xin vui lòng chọn SFP của bạn trên trang SFP Options của chúng tôi |
️ Mô-đun SFP phải được mua riêng. | |
Tùy chọn gắn | ► Default DIN-Rail Bracket installed |
Tùy chọn năng lượng | DIN-Rail nguồn cung cấp điện. |
Nguồn cung cấp điện phải được mua riêng. |
