Thông tin chi tiết sản phẩm:
Thanh toán:
|
Bộ kết nối: | 8 x RJ45 | RS485: | 1 x RS485 (Tùy chọn) |
---|---|---|---|
Loại dữ liệu: | 1Ch RS485 hai hướng | Tín hiệu RS-485: | Dữ liệu+, Dữ liệu-, GND |
Kích thước (WxDxH): | 149 x 114 x 50 mm | Trọng lượng: | 0,55kg |
Vỏ bọc: | Vỏ nhôm | Tùy chọn lắp đặt: | Gắn DIN-Rail |

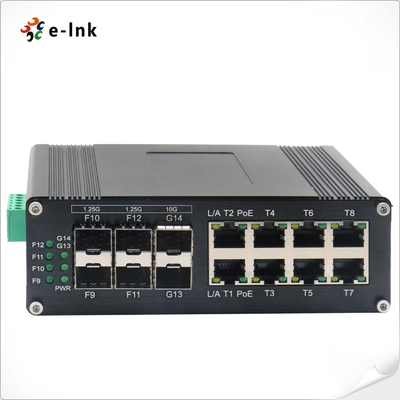

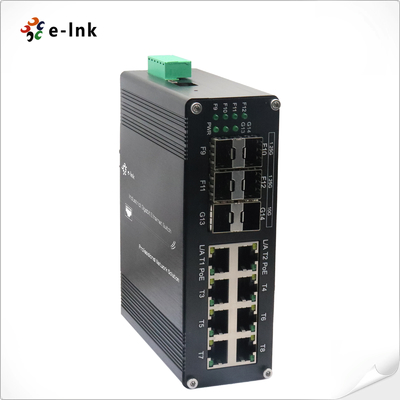

Industrial L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch
Tổng quan
Dòng ETH-IMC2408MP là một công nghiệp L2 + quản lý đa gigabit PoE + chuyển đổi
kết hợp PoE cung cấp năng lượng cao với kết nối sợi tiên tiến. Với các cổng PoE + 8 × Gigabit
(802.3at, 30W / cổng), 4 × 1G khe SFP, và 2 × 10G SFP + uplinks, chuyển đổi cứng này được thiết kế
cho các ứng dụng Ethernet sử dụng băng thông nhiều, trong môi trường khắc nghiệt.
Các tính năng và lợi ích chính:
✔ Thiết kế PoE+ mạnh mẽ:
- 8× 10/100/1000Base-T(X) cổng cung cấp lên đến 30W mỗi cổng
- 240W tổng ngân sách PoE để cung cấp năng lượng cho nhiều thiết bị có nhu cầu cao
✔ Kết nối nhiều Gigabit Fiber:
- 4 × 1000Base-X SFP khe cắm (1G) + 2 × 10G SFP + cổng
- Hỗ trợ mô-đun đơn-mode/multi-mode (1/2 lõi)
- Cho phép các topology sợi linh hoạt từ tầm ngắn đến 80km +
✔ Sự tin cậy trong công nghiệp:
Phạm vi nhiệt độ hoạt động từ -40 °C đến +75 °C
- Tùy chọn gắn trên đường ray DIN hoặc tường
- Bảo vệ EMI/sự gia tăng (tương thích với EN61000-6-2/4)
✔ Quản lý L2+ nâng cao:
- Quản lý năng lượng VLAN, QoS và PoE
- IGMP tìm kiếm giao thông đa phát tối ưu
- Hình ảnh firmware kép cho hoạt động an toàn
Ứng dụng lý tưởng:

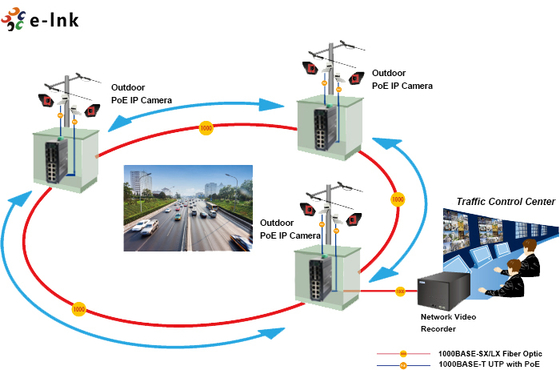

• Hệ thống giám sát độ phân giải cao (máy ảnh PTZ với 10G backhaul)
• Mạng không dây ngoài trời (WAP chạy bằng PoE với tổng hợp sợi)
• Tự động hóa công nghiệp với nhu cầu hỗn hợp PoE và sợi
• Cơ sở hạ tầng giao thông (hệ thống giám sát đường hầm/cầu)
Với sự kết hợp độc đáo của PoE công suất cao, cổng truy cập 1G, và 10G fiber uplinks,
Dòng ETH-IMC2408MP cung cấp tính linh hoạt vô song cho các mạng công nghiệp hiện đại.
Thiết kế cứng đảm bảo hoạt động 24/7 trong điều kiện khắc nghiệt trong khi cung cấp băng thông mở rộng
và sức mạnh cho việc triển khai IoT.
Đặc điểm
DIP Switch hỗ trợ VLAN một phím, quản lý vòng một phím, PoE Reset và 250m PoE
Mạng lưới
Hỗ trợ kết nối cổng USB-C để quản lý dễ dàng, mà không cần phải truy cập vào RS232
cổng hàng loạt
9K Bytes Jumbo Frame
IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)
► IP40 Aluminum Case
Hỗ trợ cài đặt DIN-Rail
Hỗ trợ 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+
RJ45 Port hỗ trợ Full/Half-duplex, tự động đàm phán, tự động MDI/MDIX
️ IEEE802.3af/at phù hợp
Ứng dụng
Chỉ số kỹ thuật
Ethernet | ||||
Tiêu chuẩn: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3ae 10GBase-R | ||||
IEEE802.3p QoS | ||||
IEEE802.1d Spanning Tree | ||||
Tốc độ chuyển tiếp & lọc: | 14,880pps (10Mbps) | |||
148,800pps (100Mbps) | ||||
1,488,000pps (1000Mbps) | ||||
1,488,000,000pps (10000Mbps) | ||||
Bộ nhớ đệm gói: | 12M bit | |||
Loại xử lý: | Lưu trữ và chuyển giao | |||
Phạm vi băng thông nền | 110Gbps | |||
Chiều dài gói tối đa: | 9K Bytes Jumbo Frame | |||
Kích thước bảng địa chỉ: | Địa chỉ MAC 8K | |||
Giao diện | ||||
Kết nối: | 8 x RJ45 | |||
RS485: | 1 x RS485 (Dịch chọn) | |||
Cổng quang: |
4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+ |
|||
USB-C: | 1 x USB-C (đối với quản lý) | |||
RS485 Serial Interface (Dịch chọn) | ||||
Giao diện vật lý | Chiếc thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp | |||
Loại dữ liệu | 1Ch RS485 Hai chiều | |||
Tín hiệu RS-485 | Dữ liệu+, Dữ liệu-, GND | |||
Khoảng cách dây dẫn cổng hàng loạt (bố) | 1000 mét | |||
Tỷ lệ Baud | 0 ~ 800kbps | |||
PoE (Power over Ethernet) | ||||
Tiêu chuẩn: | IEEE 802.3at Power over Ethernet Plus | |||
IEEE 802.3af Power over Ethernet | ||||
Cổng: | RJ45 | |||
Đặt Pin Điện | 4/5(+), 7/8(-) | |||
Ngân sách PoE: | Tiền ngân sách PoE lên đến 240 watt | |||
Môi trườngmỹ | ||||
Nhiệt độ hoạt động: | -40°C đến 80°C (-40°F đến 176°F) | |||
Nhiệt độ lưu trữ: | -40°C đến 85°C (-40°F đến 185°F) | |||
Độ ẩm tương đối: | 5% đến 95% không ngưng tụ | |||
MTBF | > 200.000 giờ | |||
Điện và cơ khí | ||||
Năng lượng đầu vào: | 48 ~ 57VDC, Lượng dư thừa (Block Terminal 6 pin) | |||
Tiêu thụ năng lượng: | 8W tối đa. ((PoE trong sử dụng < 240W) | |||
Bảo vệ: | ||||
Nạp năng lượng quá tải: | Tái thiết lập tự động | |||
Trực cực ngược: | Hiện tại | |||
DIĐổi đổi | ||||

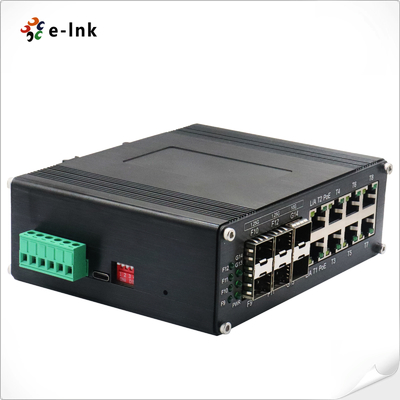

Chức năng chuyển đổi DIP 4 chữ số![]() |
DIP | Chức năng | Cài đặt | |
SW 1 | VLAN | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 2 | Quản lý vòng | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 3 (được nâng cấp) | Mạng PoE 250m | ON - Khả năng | OFF - Trẻ khuyết tật | |
SW 4 (được nâng cấp) | Đặt lại PoE | ON - Khả năng | OFF - Trẻ khuyết tật | |
Chỉ số LED: | ||||
PWR: | Chế độ điện | |||
Ethernet (Mỗi cổng): | Liên kết/Hoạt động | |||
PoE (không cần thiết) | Tình trạng PoE | |||
Sợi: | Cổng Gigabit SFP: F9~F12 | |||
Cổng 10G SFP+: F13, F14 | ||||
Kích thước (WxDxH): | 149 x 114 x 50 mm | |||
Trọng lượng: | 0.55kg | |||
Vỏ: | Vỏ nhôm | |||
Tùy chọn gắn: | DIN-Rail mount | |||
Tính năng phần mềm | ||||
Giao thức sa thải | Hỗ trợ STP/RSTP/MSTP/ERPSv2, tổng hợp liên kết | |||
Hỗ trợ đa phát | Hỗ trợ IGMP Snooping V1/V2/V3, hỗ trợ GMRP, GVMP,802.1Q | |||
VLAN | Hỗ trợ IEEE 802.1Q 4K VLAN, hỗ trợ QINQ, Double VLAN, | |||
Quản lý thời gian | SNTP | |||
QOS |
Chuyển hướng dựa trên luồng Giới hạn tỷ lệ dựa trên dòng chảy |
|||
ACL |
ACL phát hành dựa trên cảng ACL dựa trên cổng và VLAN |
|||
Quản lý PoE |
Tổng giới hạn công suất của nguồn điện PoE Phân bổ công suất đầu ra PoE |
|||
Bảo trì chẩn đoán | Hỗ trợ port mirroring, Syslog, Ping | |||
Chức năng quản lý | Hỗ trợ CLI, WEB, SNMPv1/v2/v3, máy chủ Telnet để quản lý, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT | |||
Quản lý báo động | Hỗ trợ đầu ra báo động chuyển tiếp 1 chiều, RMON, TRAP | |||
An ninh |
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Hỗ trợ DHCP Snooping, tùy chọn 82,802.1X quyền truy cập an ninh, |
|||
Tính năng Lớp 2+ tiên tiến |
Quản lý IPv4/IPv6 Đường đi tĩnh |
|||
Chứng nhận theo quy định | ||||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011, lớp A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (Tăng cường) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) |
Thông tin đặt hàng
Mô hình | Mô tả |
ETH-IMC2408MP | Industrial L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch |
Tùy chọn SFP | Xin vui lòng chọn SFP của bạn trên trang SFP Options của chúng tôi |
️ Mô-đun SFP phải được mua riêng. | |
Tùy chọn gắn | ► Default DIN-Rail Bracket installed |
Tùy chọn năng lượng | DIN-Rail nguồn cung cấp điện. |
Nguồn cung cấp điện phải được mua riêng. |
