Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bộ kết nối: | 3 x RJ45 với chức năng tiêm PoE+ 802.3at (Cổng 1 đến 3) | cổng quang: | 1 x SC 1000Base-X |
|---|---|---|---|
| Gán chân nguồn: | 4/5(+), 7/8(-) | Kích thước (WxDxH): | 95x70x30mm |
| Trọng lượng: | 0,3kg | Tùy chọn lắp đặt: | DIN-Rail / Giá treo tường |

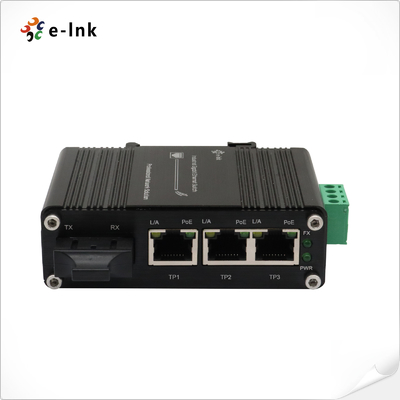

Bộ chuyển mạch Ethernet Mini Industrial 3-Cổng 10/100/1000T 802.3at PoE + 1-Cổng 1000X SC với Đầu vào 12~48VDC và Bộ tăng áp
Tổng quan
Dòng LNK-IMC103GP là bộ chuyển mạch PoE+ công nghiệp nhỏ gọn nhưng chắc chắn, không được quản lý, được thiết kế cho
triển khai trong môi trường khắc nghiệt. Kết hợp 3× cổng PoE+ 10/100/1000Base-T (802.3at, 30W/cổng)
và 1× cổng quang SC 1000Base-X, bộ chuyển mạch tiết kiệm không gian này cung cấp khả năng kết nối và cấp nguồn đáng tin cậy
trong điều kiện khắc nghiệt.
Các tính năng và lợi ích chính:
✔ Giải pháp PoE+ cấp công nghiệp:
- 3× cổng Gigabit PoE (tối đa 30W mỗi cổng) để cấp nguồn cho camera IP/WAP
- Bộ tăng áp tích hợp hỗ trợ dải điện áp đầu vào rộng 12-48VDC
- Lý tưởng cho các cài đặt chạy bằng năng lượng mặt trời/gió
✔ Thiết kế gia cố:
- Nhiệt độ hoạt động từ -40°C đến +75°C
- Kết cấu chống rung/sốc
- Đã được kiểm tra burn-in 100% để đảm bảo độ tin cậy
✔ Kết nối đơn giản:
- Cổng quang SC cho các liên kết đường dài chống ồn
- Vận hành Plug-and-play với tự động đàm phán
- Tùy chọn gắn DIN-rail hoặc gắn tường
✔ Độ tin cậy được chứng nhận:
- Tuân thủ CE/FCC
- Chống sét lan truyền (EN61000-6-2/4)
- Vỏ kim loại để che chắn EMI
Các ứng dụng lý tưởng:
• Hệ thống giám sát chạy bằng năng lượng mặt trời ngoài trời
• Cơ sở hạ tầng giao thông (giám sát ven đường/đường hầm)
• Triển khai IoT công nghiệp từ xa
• Mạng không dây trong môi trường khắc nghiệt
Với sự kết hợp độc đáo giữa PoE+, kết nối cáp quang và điện áp đầu vào rộng, LNK-IMC103GP
Series cung cấp một giải pháp tiết kiệm chi phí, không cần bảo trì cho các mạng biên công nghiệp. Yếu tố hình thức nhỏ gọn và thiết kế gia cố của bộ chuyển mạch làm cho nó trở nên hoàn hảo cho các cài đặt bị giới hạn về không gian, nơi
độ tin cậy là rất quan trọng.
Tính năng
► Đầu vào nguồn điện áp rộng 12~48VDC với chức năng tăng áp
► Ngân sách PoE lên đến 90W (48VDC), ngân sách PoE 90W (24VDC), ngân sách PoE 60W (12VDC)
► Hỗ trợ Full/Half-duplex, Tự động đàm phán
► IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)
► Vỏ nhôm IP40

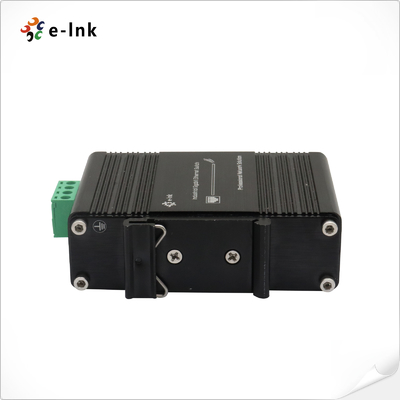

► Hỗ trợ cài đặt DIN-Rail & Gắn tường
► Môi trường được gia cố -40°C đến 75°C(-40°F đến 167°F) nhiệt độ hoạt động
► 3 cổng RJ45 10/100/1000BASET với bộ phun IEEE 802.3at PoE+ (Cổng 1 đến Cổng 3)
► 1 Cổng SC 1000Base-X

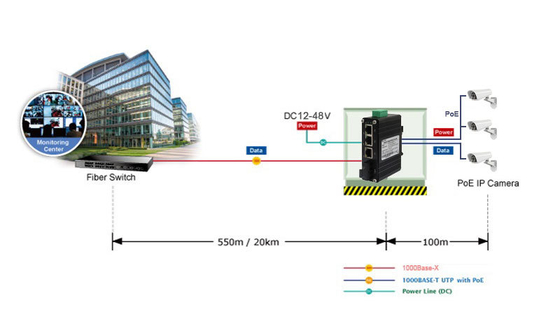

Ứng dụng
Chỉ số kỹ thuật
Ethernet
| Tiêu chuẩn: | |
| IEEE802.3 10Base-T | IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3x Điều khiển luồng song công hoàn toàn | |
| IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE) | |
| Loại xử lý: | |
| Lưu trữ và chuyển tiếp | Tốc độ lọc chuyển tiếp: |
| 14.880pps (10Mbps) | 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) | |
| Bộ nhớ đệm gói: | |
| 4 Mbit | Vải chuyển mạch: |
| 12Gbps | Độ dài gói tối đa: |
| 9K Bytes | Kích thước bảng địa chỉ |
| 2K Địa chỉ MAC | Giao diện |
| Đầu nối: | |
| 3 x RJ45 với chức năng phun PoE+ 802.3at (Cổng 1 đến 3) | Cổng quang: |
| 1 x SC 1000Base-X | PoE (Cấp nguồn qua Ethernet) |
| Tiêu chuẩn: | |
| IEEE 802.3at Power over Ethernet Plus | IEEE 802.3af Power over Ethernet |
| Cổng: | |
| RJ45 | Phân bổ chân nguồn |
| 4/5(+), 7/8(-) | Ngân sách PoE: |
| Ngân sách PoE lên đến 90 watt (48VDC), ngân sách PoE 90 watt (24VDC), ngân sách PoE 60 watt (12VDC) | Điện và Cơ khí |
| Nguồn vào: | |
| 12~48VDC, khối đầu cuối 2 chân | Tiêu thụ điện năng: |
| <95W (Không PoE<6W) | Đèn LED chỉ báo: |
| PWR: | |
| Trạng thái nguồn | L/A: |
| Trạng thái LIÊN KẾT Ethernet | FX: |
| Trạng thái LIÊN KẾT Fiber | PoE: |
| Trạng thái PoE | Kích thước (RxDxC): |
| 95 x 70 x 30 mm | Trọng lượng: |
| 0,3Kg | Vỏ: |
| Vỏ nhôm | Tùy chọn gắn: |
| DIN-Rail / Gắn tường | Môi trường |
| Nhiệt độ hoạt động: | |
| -40°C đến 75°C (-40°F đến 167°F) | Nhiệt độ bảo quản: |
| -40°C đến 85°C (-40°F đến 185°F) | Độ ẩm tương đối: |
| 5% đến 95% không ngưng tụ | MTBF |
| > 200.000 giờ | Phê duyệt theo quy định |
| ISO9001, CE, FCC, RoHS | |
| EMI: | |
|
EN55022:2010+AC: 2011, Loại A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 EMS: |
|
|
IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) Thông tin đặt hàng |
|
Mô hình
| Mô tả | LNK-IMC103GP |
| Bộ chuyển mạch Ethernet Gigabit Mini Industrial 3-Cổng 10/100/1000T 802.3at PoE + 1-Cổng 1000X SC với Đầu vào 12~48VDC và Bộ tăng áp, Cổng quang SC, Đa chế độ, Sợi kép, 850nm, 550m | LNK-IMC103GP-20 |
| Bộ chuyển mạch Ethernet Gigabit Mini Industrial 3-Cổng 10/100/1000T 802.3at PoE + 1-Cổng 1000X SC với Đầu vào 12~48VDC và Bộ tăng áp, Cổng quang SC, Đơn chế độ, Sợi kép, 1310nm, 20km | LNK-IMC103GPS-20A |
| Bộ chuyển mạch Ethernet Gigabit Mini Industrial 3-Cổng 10/100/1000T 802.3at PoE + 1-Cổng 1000X SC với Đầu vào 12~48VDC và Bộ tăng áp, Cổng quang SC, Đơn chế độ, Sợi đơn, 1310nm TX/1550nm RX, 20km | LNK-IMC103GPS-20B |
| Bộ chuyển mạch Ethernet Gigabit Mini Industrial 3-Cổng 10/100/1000T 802.3at PoE + 1-Cổng 1000X SC với Đầu vào 12~48VDC và Bộ tăng áp, Cổng quang SC, Đơn chế độ, Sợi đơn, 1550nm TX/1310nm RX, 20km | Tùy chọn gắn |
| ► Giá đỡ DIN-Rail mặc định được cài đặt; Giá đỡ gắn tường được bao gồm. | Tùy chọn nguồn |
| ► Nguồn 12~48VDC. Dây hở cho khối đầu cuối | ► Nguồn phải được mua riêng. |
