Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bước sóng SM tiêu chuẩn: | 1310nm, 1550nm | Kích thước (LxWxH): | 58x21x20mm |
|---|---|---|---|
| Sức mạnh: | 5V DC, 1A | Sự tiêu thụ: | <5W |
| Trọng lượng: | 100g/cặp | Tùy chọn lắp đặt: | máy tính để bàn |
| Làm nổi bật: | Bộ chuyển đổi cáp quang HD Mini 3G-SDI,Bộ chuyển đổi cáp quang SD Mini 3G-SDI,Bộ chuyển đổi cáp quang HD Mini 3G-SDI |
||

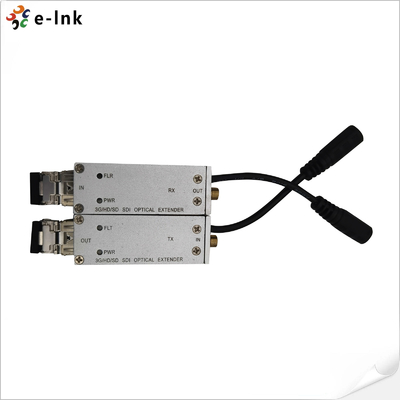

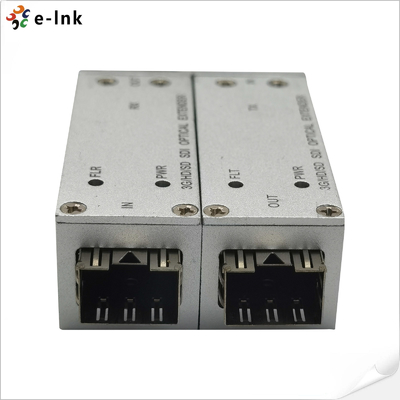

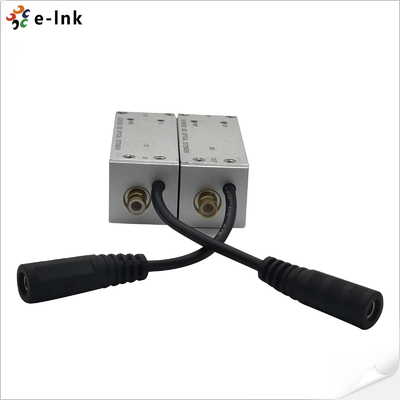

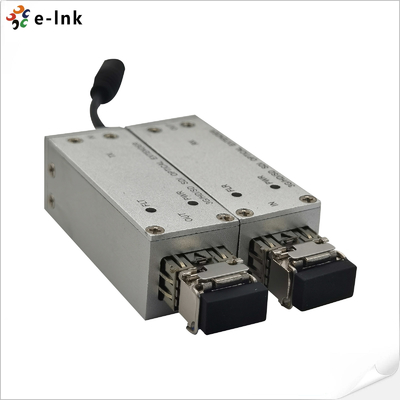

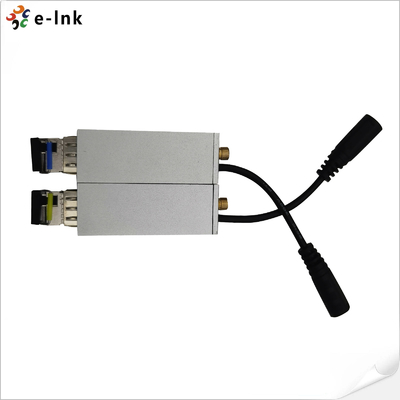

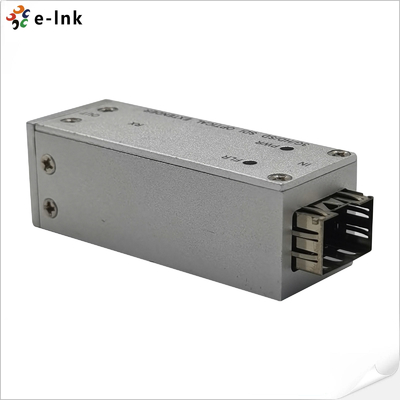

Máy mở rộng sợi quang nhỏ 3G-SDI/HD-SDI/SD-SDI này truyền 3G-SDI, HD-SDI, SD-SDI,
hoặc tín hiệu video kỹ thuật số độ nét cao DVB-ASI qua sợi một chế độ hoặc đa chế độ.
Tiêu chuẩn SMPTE 424M, SMPTE 259M, SMPTE 297M, SMPTE 310M và SMPTE 305M (SDTI),
nó sử dụng công nghệ truyền tín hiệu sợi quang kỹ thuật số tiên tiến và không yêu cầu điều chỉnh, làm cho nó dễ dàng
Được cung cấp bởi một nguồn điện năng lượng 5V năng lượng thấp và nhỏ gọn, nó lý tưởng cho phát sóng,
sản xuất video, và các ứng dụng truyền thông đa phương tiện.
Tính năng quang sợi SDI Micro Extender
¢ Chứng nhận tự động tín hiệu 3G-SDI/HD-SDI/SD-SDI, không cần chọn thủ công
Distances khoảng cách truyền lên đến 120km
Công nghệ CWDM cho phép tối đa 16 (18) kênh truyền qua một sợi
️ Phù hợp với SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M,
SMPTE344N
️ Phù hợp với DVB-ASI ((EN50083-9)
- Chỉ dẫn thuận tiện về trạng thái đèn LED.
Bảng PCB thân thiện với môi trường (không chứa Pb)
¢ Bảng PCB với thiết kế nhiều lớp để đảm bảo truyền tín hiệu ổn định và đáng tin cậy
SDI Micro Extender Fiber Optic Dimension & Size
Chỉ số kỹ thuật SDI Micro Extender Fiber Optic
| Nhập SDI | |
| Tiêu chuẩn video | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
| Tiêu chuẩn tín hiệu | SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| Nghị quyết | 10 bit |
| Mức tín hiệu | <380mVp-p |
| Kháng trở | 75Ω |
| Bộ kết nối | SMB |
| SDI đầu ra | |
| Mức tín hiệu | 800mVp-p±10% |
| Thời gian tăng/giảm | < 0,8ns |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Kháng trở | 75Ω |
| Bộ kết nối | SMB |
| Giao diện quang học | |
| SFP | Simplex LC, 3,125Gbps. khoảng cách truyền ≤ 120km |
| Độ dài sóng SM tiêu chuẩn | 1310nm, 1550nm |
| Độ dài sóng CWDM | 1270 ~ 1610nm, lưới 20nm theo ITU-T |
| Phạm vi nhiệt độ | 0 ~ 70 ̊C |
| Máy điện | |
| Sức mạnh | 5VDC, 1A |
| Tiêu thụ | < 5W |
| Chỉ số LED | |
| FLT | Tình trạng liên kết sợi (Truyền) |
| FLR | Tình trạng liên kết sợi quang (Nhận) |
| PWR | Tình trạng điện |
| Máy móc | |
| Kích thước (LxWxH) | 58 x 21 x 20 mm |
| Trọng lượng | 100g/cặp |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn | Màn hình |
| Môi trường | |
| Nhiệt độ hoạt động | -20°C+70°C |
| Nhiệt độ lưu trữ | -40°C+80°C |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
Thông tin đặt hàng sợi quang SDI Micro Extender
| Mô hình | Mô tả |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, chế độ đơn, 20KM bao gồm máy phát và máy thu, được sử dụng bằng cặp |
SDI Micro Extender Sợi quangỨng dụng
