Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bộ kết nối: | 4 x RJ45 | cổng quang: | 2 x 100Base-X (SFP, SC, FC, ST tùy chọn) |
|---|---|---|---|
| Nhiệt độ hoạt động: | -40°C đến 80°C (-40°F đến 176°F) | nguồn điện đầu vào: | 12~58VDC, Nguồn dự phòng (Khối đầu cuối 6 chân) |
| Kích thước (WxDxH): | 150x115x30mm | Trọng lượng: | 0.5kg |
| Làm nổi bật: | Bộ chuyển mạch Ethernet công nghiệp tích hợp mạng,Bộ chuyển mạch Ethernet công nghiệp với 2 cổng Fiber,Bộ chuyển mạch Ethernet công nghiệp với 4 cổng TP |
||
Tổng quan

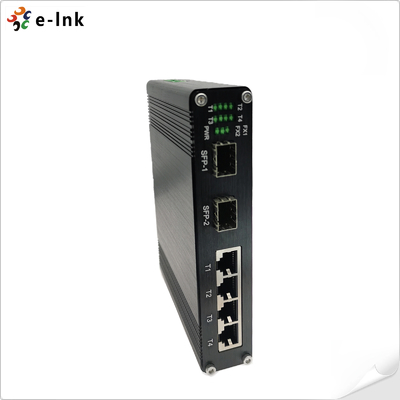

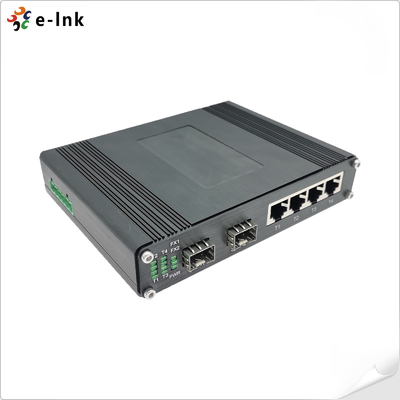

LNK-IMC204 là bộ chuyển mạch Fast Ethernet 4 cổng cấp công nghiệp với hai liên kết quang, được thiết kế để
mạng đáng tin cậy trong môi trường khắc nghiệt. Bộ chuyển mạch nhỏ gọn nhưng mạnh mẽ này có các tính năng:
- 4×10/100Base-TX cổng đồng với tự động đàm phán, hoạt động song công/bán song công và tự động MDI/MDI-X
crossover
- 2×100Base-FX cổng quang hỗ trợ cả sợi quang đơn mode và đa mode (1 hoặc 2 lõi)
Được xây dựng cho các ứng dụng công nghiệp, bộ chuyển mạch cung cấp:
- Khả năng kết nối mở rộng với các cổng quang cho phép khoảng cách truyền lên đến 2km (đa mode) hoặc
20km/40km (đơn mode)
- Kết cấu chắc chắn phù hợp để hoạt động trong phạm vi nhiệt độ rộng
- Độ tin cậy cao với thiết kế không quạt và bảo vệ EMI cao
Lý tưởng cho:
- Hệ thống tự động hóa công nghiệp
- Mạng giám sát IP
- Triển khai điểm truy cập không dây
- Kết nối vị trí từ xa
LNK-IMC204 kết hợp sự đơn giản cắm và chạy với độ bền công nghiệp, làm cho nó trở thành một giải pháp tiết kiệm chi phí
giải pháp để mở rộng phạm vi mạng trong khi vẫn duy trì tính toàn vẹn của tín hiệu trong môi trường ồn ào về điện.
Các cổng quang kép của nó cung cấp khả năng dự phòng và tính linh hoạt cho các cấu trúc liên kết mạng quan trọng.
Đặc trưng
► Hỗ trợ kiểm soát luồng 802.3x
► IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)
► Đầu vào nguồn dự phòng
► Hỗ trợ lắp đặt trên tường và DIN-Rail
► -40°C đến 80°C (-40°F đến 176°F) nhiệt độ hoạt động
► 4 10/100Base-TX + 2 100Base-FX
► Cổng RJ45 10/100Mbps Hỗ trợ song công/bán song công, Tự động đàm phán, Tự động MDI/MDIX

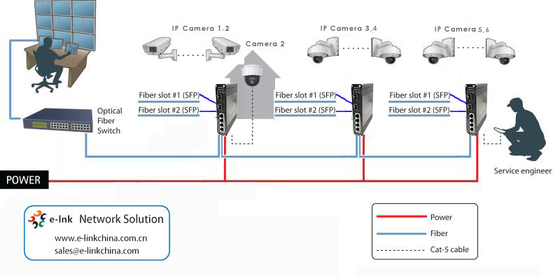

Ứng dụng
Chỉ số kỹ thuật
| Ethernet | |
| Tiêu chuẩn: | IEEE802.1 10Base-T, IEEE802.3u 100Base-TX |
| IEEE802.3 100Base-FX | |
| IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE) | |
| Kiểm soát luồng IEEE802.3X | |
| Tốc độ chuyển tiếp & lọc: | 14.880pps (10Mbps) |
| 148.800pps (100Mbps) | |
| Bộ nhớ đệm gói: | 512K bit |
| Loại xử lý: | Lưu trữ và chuyển tiếp |
| Kích thước bảng địa chỉ: | 1024 Địa chỉ MAC |
| Giao diện | |
| Đầu nối: | 4 x RJ45 |
| Cổng quang: | 2 x 100Base-X (SFP, SC, FC, ST Tùy chọn) |
| Môi trường | |
| Nhiệt độ hoạt động: | -40°C đến 80°C (-40°F đến 176°F) |
| Nhiệt độ bảo quản: | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm tương đối: | 5% đến 95% không ngưng tụ |
| MTBF | > 200.000 giờ |
| Điện và Cơ khí | |
| Nguồn vào: | 12~58VDC, Nguồn dự phòng (Khối đầu cuối 6 chân) |
| Tiêu thụ điện năng: | Tối đa 5W. |
| Bảo vệ: | |
| Quá tải đầu vào nguồn: | Tự động đặt lại |
| Phân cực ngược: | Hiện tại |
| Chỉ báo LED: | |
| Nguồn: | Trạng thái Nguồn1, Nguồn2 |
| Ethernet (Trên mỗi cổng): | Liên kết/Hoạt động |
| Cổng quang: | FX1, FX2 |

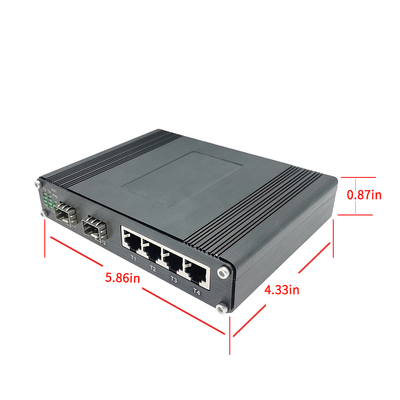

| Kích thước (WxDxH): | 150 x 115 x 30 mm |
| Cân nặng: | 0,5Kg |
| Vỏ: | Vỏ kim loại |
| Tùy chọn gắn: | DIN-Rail / Gắn tường |
| Phê duyệt theo quy định | |
| ISO9001 | |
| EN55022:2010+AC: 2011, Loại A | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55024:2010 | |
| IEC 61000-4-2: 2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4: 2012 (EFT) | |
| IEC 61000-4-5: 2014 (Tăng đột biến) | |
| IEC 61000-4-6: 2013 (CS) | |
| IEC 61000-4-8: 2009 (PFMF) | |
Thông tin đặt hàng
| Mô hình | Sự miêu tả |
| LNK-IMC204 | Bộ chuyển mạch Ethernet công nghiệp: 4-Cổng 10/100Base-TX + 2-cổng 100BASE-FX Fiber, Đa chế độ, Sợi kép, SC, 2KM |
| LNK-IMC204-20 | Bộ chuyển mạch Ethernet công nghiệp: 4-Cổng 10/100Base-TX + 2-cổng 100BASE-FX Fiber, Đơn chế độ, Sợi kép, SC, 20KM |
| LNK-IMC204S-20 | Bộ chuyển mạch Ethernet công nghiệp: 4-Cổng 10/100Base-TX + 2-cổng 100BASE-FX Fiber, Đơn chế độ, Sợi đơn, SC, 20KM |
| LNK-IMC204F-20 | Bộ chuyển mạch Ethernet công nghiệp: 4-Cổng 10/100Base-TX + 2-cổng 100BASE-FX Fiber, Đơn chế độ, Sợi đơn, FC, 20KM |
| LNK-IMC204-SFP | Bộ chuyển mạch Ethernet 4 cổng công nghiệp 10/100BASE-T + 1 cổng 100BASE SFP |
| Tùy chọn gắn | ► Giá đỡ DIN-Rail mặc định được cài đặt; Giá đỡ gắn tường được bao gồm. |
| Tùy chọn nguồn | ► Nguồn điện DIN-Rail 24W/1A 24VDC. Dây hở cho Khối đầu cuối. |
| ► Nguồn điện phải được mua riêng. |
