Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Input Power: | 12-48V DC via 5-pin female M12 A-coding connector | Tuân thủ PoE: | Hỗ trợ IEEE802.3AF/tại các tiêu chuẩn cho quyền lực đối với Ethernet |
|---|---|---|---|
| Công suất tối đa trên mỗi cổng: | Lên đến 30W mỗi cổng | Nhiệt độ hoạt động: | -40 ° C đến 80 ° C (-40 ° F đến 176 ° F) |
| Kích thước: | Kích thước nhỏ gọn 95 x 70 x 30 mm | Mounting Options: | Supports both DIN-rail and wall-mount installations |
| Làm nổi bật: | Bộ phun PoE M12 cho ứng dụng xe cộ,Bộ phun PoE M12 công nghiệp,Bộ phun PoE M12 EN50155 của E-Link |
||

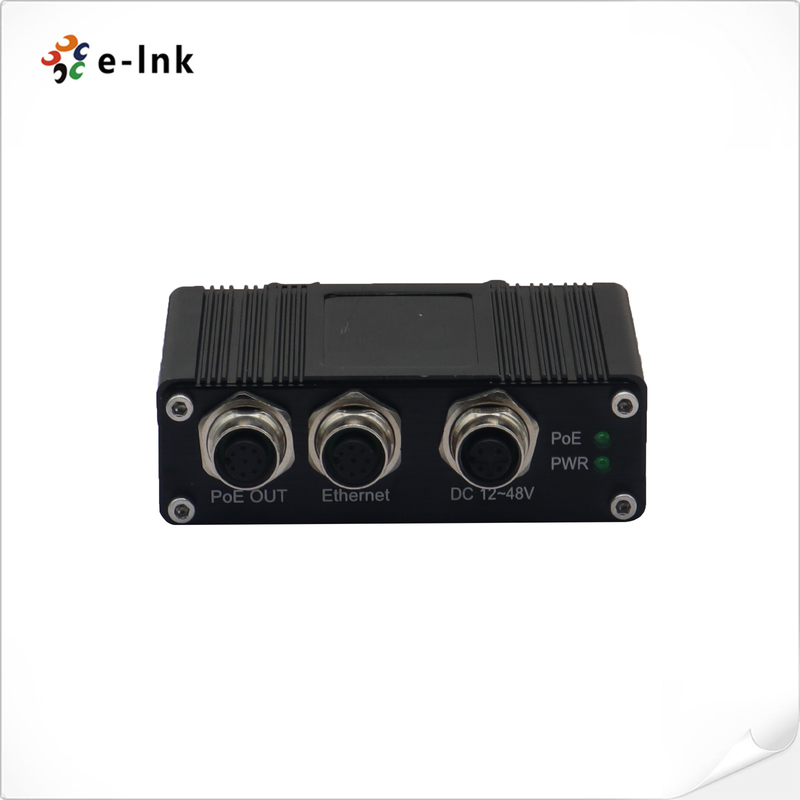

E-Link EN50155 phù hợp với máy tiêm PoE M12
Tổng quan
Các E-Link EN50155 phù hợp PoE Injector được thiết kế cho đòi hỏi công nghiệp
Các ứng dụng, bao gồm cả vật liệu lăn, phương tiện và hệ thống đường sắt.
IEEE802.3at thiết bị PoE có tính năng phát hiện thông minh, cung cấp một 10/100/1000 duy nhất
Base-T(X) cổng đầu ra PoE đáp ứng tiêu chuẩn EN50155.
môi trường, máy phun PoE sử dụng các đầu nối M12 để kết nối an toàn, bền,
đảm bảo hoạt động đáng tin cậy ngay cả trong điều kiện rung động và sốc.
khi một chữ ký PoE hợp lệ được phát hiện từ các thiết bị hạ lưu, bảo vệ không phải PoE
LNK-INJ301-M12 cung cấp một giải pháp năng lượng tích hợp
với phạm vi đầu vào điện áp rộng 12-48VDC, lý tưởng cho các ứng dụng có sẵn cao.
Đặc điểm
Nhập nguồn điện 12~48VDC
Hoàn toàn phù hợp với tiêu chuẩn IEEE802.3af/at
Hỗ trợ 10/100/1000Base-TX cho cả truyền dữ liệu và điện
Tương thích với các tùy chọn lắp đặt đường ray DIN và lắp tường
Các đầu nối M12 đảm bảo kết nối an toàn và bền
Các chỉ số LED toàn diện để theo dõi tình trạng PoE
Được thiết kế cho các điều kiện cực đoan với phạm vi nhiệt độ hoạt động từ -40 °C đến 80 °C
(-40°F đến 176°F)
Chỉ số kỹ thuật
|
Tiêu chuẩn: |
IEEE802.3af Điện qua Ethernet |
|
IEEE802.3at Năng lượng qua Ethernet |
|
|
Loại xử lý: |
Tiếp tục |
|
Half-duplex, Full-duplex |
|
|
Tỷ lệ lọc phía trước: |
1,488,000pps (1000Mbps) |
|
Cáp: |
10/100/1000Base-T |
|
Kết nối: |
2x đầu nối M12 (8 pin nữ M12 A-coding) |
|
Môi trường |
|
|
Nhiệt độ hoạt động: |
-40°C đến 80°C (-40°F đến 176°F) |
|
Nhiệt độ lưu trữ: |
-40°C đến 85°C (-40°F đến 185°F) |
|
Độ ẩm tương đối: |
5% đến 95% không ngưng tụ |
|
MTBF: |
>200.000 giờ |
|
Điện và cơ khí |
|
|
Năng lượng đầu vào: |
12~48VDC trên mã M12 A nữ 5 chân |
|
Tiêu thụ năng lượng: |
36W tối đa. |
|
PoE (Power over Ethernet) |
|
|
Tiêu chuẩn: |
IEEE802.3af/tại |
|
Cổng: |
Bộ kết nối M12 (8 pin nữ M12 A-coding) |
|
Tối đa năng lượng mỗi cổng: |
30W tối đa |
|
Chỉ số LED: |
|
|
Sức mạnh: |
Chế độ điện |
|
PoE: |
Tình trạng PoE |
|
Kích thước (WxDxH): |
95 x 70 x30 mm |
|
Trọng lượng: |
0.25kg |
|
Vỏ: |
NhômVụ án |
|
Tùy chọn gắn: |
DIN-Rail / Wall-mount |
|
Chứng nhận theo quy định |
|
|
ISO9001 |
|
|
FCC phần 15, lớp A, EN50155 |
|
|
EN55022:2006+A1: 2007, lớp A |
|
|
Bảo vệ vượt sức mạnh: |
|
|
RJ45: 1KV |
|
|
Sức mạnh: 500V |
|
|
ESD: 4KV/8KV |
|
Thông tin đặt hàng
|
Mô hình |
Mô tả |
|
LNK-INJ301- M12 |
EN50155 Công nghiệp 1 cổng 10/100/1000M M12 PoE Injector12~48VDC Điện vào |
|
Tùy chọn gắn |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
|
Tùy chọn năng lượng |
️ Cung cấp điện phải được mua riêng |

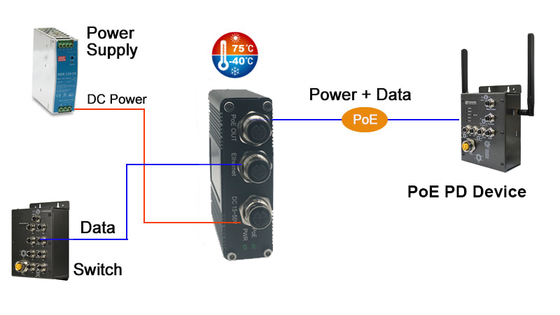

Ứng dụng
M12 Pin Assignments:
|
Đinh |
Nhiệm vụ |
||
|
RJ45 |
M12 |
PoE |
Ethernet |
|
1 |
6 |
TP0+ |
TP0+ |
|
2 |
4 |
TP0- |
TP0- |
|
3 |
5 |
TP1+ |
TP1+ |
|
4 |
7 |
TP2+(VCC+) |
TP2+ |
|
5 |
1 |
TP2- ((VCC+) |
TP2- |
|
6 |
8 |
TP1- |
TP1- |
|
7 |
2 |
TP3+(VCC-) |
TP3+ |
|
8 |
3 |
TP3- ((VCC-) |
TP3- |
