Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước: | 73 × 44 × 17 mm (mỗi đơn vị) | Giao diện dữ liệu: | Tally & rs485 (thiết bị đầu cuối vít) |
|---|---|---|---|
| Khoảng cách truyền: | Lên đến 20km (Sợi quang đơn mode) | Đầu nối sợi: | Đơn giản LC |
| Nhiệt độ hoạt động: | -20°C đến +70°C | Vật liệu nhà ở: | nhôm |
| Làm nổi bật: | Bộ chuyển đổi cáp quang Tally HD-SDI,Bộ chuyển đổi cáp quang E-link Mini HD-SDI |
||
Bộ Chuyển Đổi Sợi Quang HD-SDI Mini E-link với Tally & Vòng Lặp RS485
Tổng quan
Bộ Chuyển Đổi Sợi Quang HD-SDI Mini loại LNK-MHD-1V Series của E-link là một giải pháp nhỏ gọn và
cấp công nghiệp được thiết kế để truyền video HD-SDI chưa nén (với
âm thanh nhúng), tín hiệu Tally và dữ liệu RS485 ngược qua một sợi quang duy nhất.
Hỗ trợ độ phân giải video lên đến 1080i và tốc độ dữ liệu lên đến 1.485Gbps, bộ chuyển đổi này
có tính năng cân bằng cáp tự động, giám sát vòng lặp và hiệu suất mạnh mẽ trên
khoảng cách mở rộng—lên đến 20km trên sợi quang đơn mode. Được thiết kế cho các
môi trường khắc nghiệt, nó cung cấp khả năng chịu nhiệt độ rộng (-20℃ đến +70℃), chỉ báo trạng thái LED,
lắp đặt có thể thay thế nóng và tương thích với các hệ thống camera SDI. Lý tưởng cho phát sóng,
sự kiện trực tiếp và các ứng dụng studio yêu cầu truyền video thời gian thực đáng tin cậy qua sợi quang.
Tính năng
Bộ chuyển đổi mini HD-SDI sang sợi quang với Tally & RS485
Hỗ trợ các định dạng 720p, 1080i, PAL/NTSC
Vòng lặp để giám sát SDI cục bộ
Truyền lên đến 20km qua sợi LC
Tín hiệu ổn định với cân bằng tự động & đồng hồ lại
Phạm vi nhiệt độ rộng: -20°C đến +70°C
Cắm và chạy, vỏ nhôm nhỏ gọn
Chỉ số kỹ thuật
|
Giao diện quang sợi |
|
|
Giao diện sợi quang |
Simplex LC |
|
Khoảng cách truyền |
550m-20Km |
|
Bước sóng |
1310nm/1550nm |
|
Video |
|
|
Giao diện video |
BNC |
|
Video trở kháng đầu vào/đầu ra |
75Ω |
|
Điện áp đầu vào/đầu ra video |
Điển hình:1Vpp, Tối thiểu 0.5Vpp, Tối đa 1.5Vpp |
|
Tốc độ bit video |
Tối đa 1.48Gb/s |
|
Độ lợi vi sai (10%～90% APL) |
<1% |
|
Hỗ trợ định dạng SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
Tiêu chuẩn SDI video |
270Mbps (SD-SDI) |
|
1.485Gbps (HD-SDI) |
|
|
Dữ liệu |
|
|
Giao diện vật lý |
Thiết bị đầu cuối vít tiêu chuẩn công nghiệp |
|
Loại dữ liệu |
Tally & RS4 ngược85 |
|
Hỗ trợ tần số/tốc độ |
Tối đa 115200bps cho RS422 Tối đa 57600bps cho RS485 |
|
BER |
<10ˉ9 |
|
Điện |
|
|
Bộ chuyển đổi nguồn |
DC 5V |
|
Tiêu thụ điện năng |
<5W |
|
Đèn báo LED |
|
|
SDI |
Video SDI |
|
P/T |
Nguồn điện |
|
Cơ khí |
|
|
Kích thước (DxRxC) |
73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (Gói) |
|
Weight |
75g (TX) 75g (RX) 450g (Gói) |
|
Vỏ |
Vỏ nhôm |
|
Tùy chọn gắn |
Để bàn |
|
Môi trường |
|
|
Nhiệt độ làm việc |
-20℃～+70℃ |
|
Nhiệt độ bảo quản |
-40℃～+80℃ |
|
Độ ẩm làm việc |
0~95% |
|
MTBF |
≥100000 giờ |
Thông tin đặt hàng
|
Mô hình |
Sự miêu tả |
|
LNK-MHD-1V-MM |
Loại mini HD-SDI sang Bộ chuyển đổi sợi quang với Tally & RS485 ngược và vòng lặp, MMF, Đầu nối sợi LC 500 mét, bao gồm Máy phát và Máy thu, được sử dụng theo cặp |
|
LNK-MHD-1V-20 |
Loại mini HD-SDI sang Bộ chuyển đổi sợi quang với Tally & RS485 ngược và vòng lặp, SMF, Đầu nối sợi LC 20KM, bao gồm Máy phát và Máy thu, được sử dụng theo cặp |
|
LNK-MHD-1V-40 |
Loại mini HD-SDI sang Bộ chuyển đổi sợi quang với Tally & RS485 ngược và vòng lặp, SMF, Đầu nối sợi LC 40KM, bao gồm Máy phát và Máy thu, được sử dụng theo cặp |

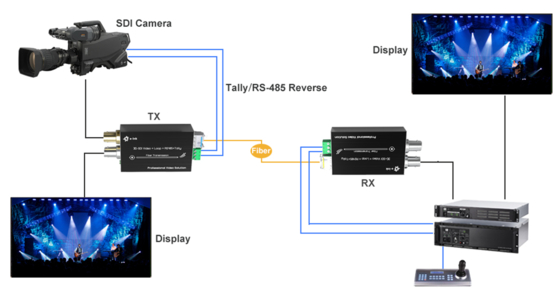

Ứng dụng

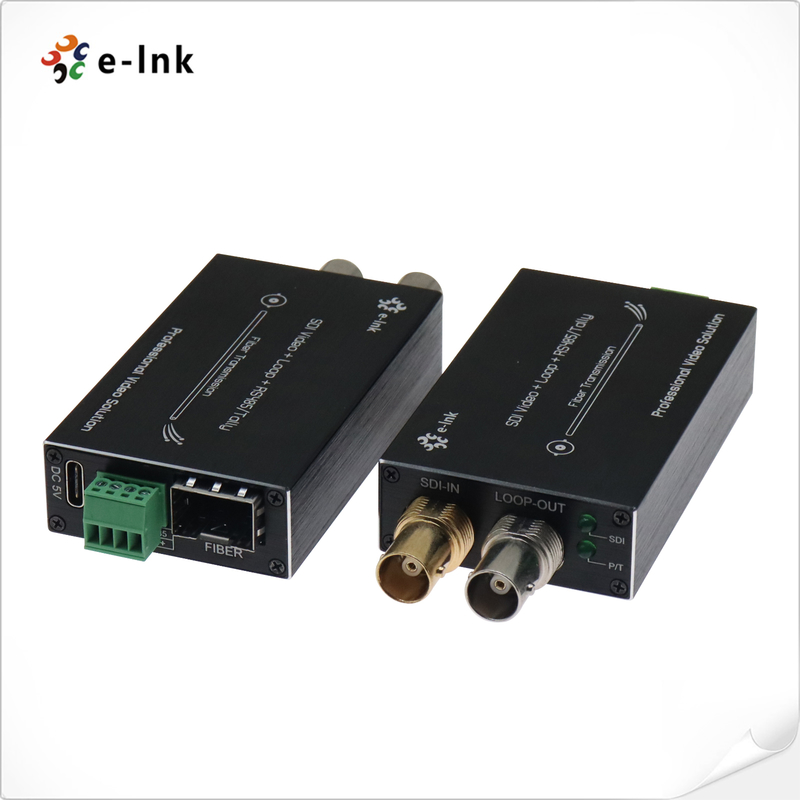

Giao diện & LED
