Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn video: | HDMI 1.4b 3D, HDCP 1.4 tuân thủ | Độ phân giải tối đa: | 1920 × 1200@60Hz |
|---|---|---|---|
| Loại sợi: | Chế độ đơn tới 20km / đa chế độ lên tới 500m, LC (SFP) | Cung cấp điện: | DC 5 |
| Nhiệt độ hoạt động: | -20 ° C đến +70 ° C. | Kích thước: | 92 × 57 × 23 mm |
| Làm nổi bật: | Bộ mở rộng sợi HDMI,Bộ mở rộng cáp quang âm thanh hai chiều,Bộ mở rộng cáp quang 1920×1200@60Hz |
||

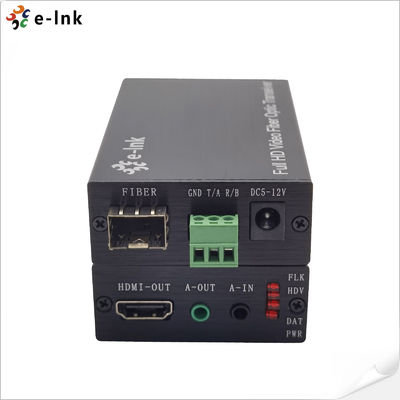

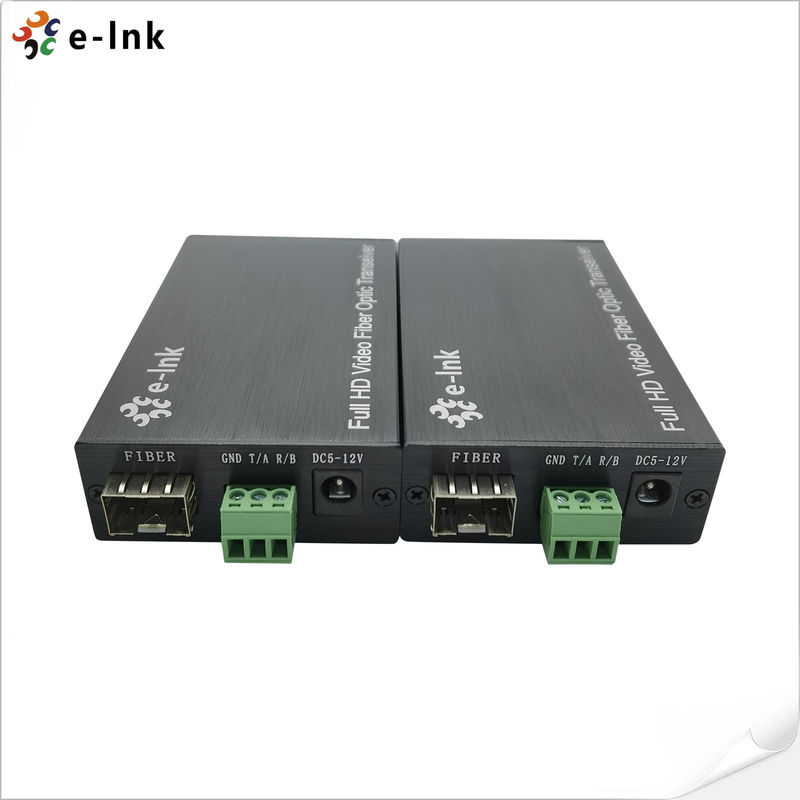

HDMI Fiber Optic Extender Truyền đường dài với âm thanh hai chiều và RS232
Tổng quan
CácLNK-HF100DA Series HDMI Fiber Optic Extendercho phép đường dài
truyền video HDMI độ nét cao, âm thanh âm thanh hai chiều và điều khiển RS232
tín hiệu qua một cáp sợi quang duy nhất.HDMI 1.4/1.4b và HDCP 1.4
tiêu chuẩn, nó đảm bảo khả năng tương thích liền mạch với một loạt các nguồn và hiển thị
Cung cấp độ phân giải lên đến1920×1200@60Hzvà video 3D đầy đủ,sợi HDMI
máy mở rộngcung cấp chất lượng hình ảnh rõ ràng, không nén mà không có độ trễ hoặc mất tín hiệu.
Được thiết kế cho chuyên giaPhân phối AV, hệ thống điều khiển, phát thanh truyền hình, kỹ thuật số
biển báo và giám sát công nghiệp, LNK-HF100DA đảm bảo hiệu suất ổn định,
Khả năng chống nhiễu mạnh mẽ và truyền dữ liệu an toàn qua khoảng cách dài.
Thiết kế nhỏ gọn và đáng tin cậy của nó làm cho nó lý tưởng cho môi trường đòi hỏiđộ ổn định cao,
độ trung thực hình ảnh và giao tiếp không gây ồn.
Đặc điểm
HDMI đường dài qua truyền hình sợi:
Mở rộng video HDMI không nén, điều khiển RS232, và tín hiệu âm thanh âm thanh đến20km
thông qua một cáp sợi quang duy nhất, đảm bảo tốc độ cao và không có nhiễu
giao tiếp.
Hiệu suất video HD:
Hỗ trợ độ phân giải tối đa của1920×1200@60Hzvà1600×1200@60Hz, giao hàng
hình ảnh trong suốt lý tưởng cho video HD và các ứng dụng hiển thị chuyên nghiệp.
Tích hợp âm thanh Stereo hai chiều:
Cho phéptruyền âm thanh stereo hai chiềucho âm thanh đồng bộ giữa các nguồn
và thiết bị hiển thị, đảm bảo âm thanh độ chính xác cao mà không bị trì hoãn hoặc biến dạng.
Hỗ trợ dữ liệu hàng loạt RS232:
Các cơ sởtruyền tín hiệu RS232 thời gian thực, cho phép điều khiển thiết bị liền mạch và
giao tiếp trong các hệ thống AV hoặc tự động hóa tích hợp.
Hoàn toàn tương thích HDMI và HDCP:
Phù hợp vớiHDMI 1.4b, HDCP 1.2, và hỗ trợĐịnh dạng video 3D, đảm bảo
tương thích với một loạt các thiết bị hỗ trợ HDMI hiện đại.
Tự động EDID và khớp nguồn:
Xây dựng trongQuản lý EDIDvà hệ thống điều chỉnh tự động thông minh tối ưu hóa video
đầu ra cho hình ảnh mượt mà, ổn định và rõ ràng trên các màn hình khác nhau.
Tăng độ tin cậy và bảo vệ:
Các công ty thành lậpBảo vệ ESD, xử lý tín hiệu mạnh mẽ, và mộtthiết kế chống ồn
cho hoạt động nhất quán trong môi trường đòi hỏi.
Cài đặt cắm và chơi:
Thiết kế nhỏ gọn vớithiết lập plug-and-play đơn giản, không yêu cầu cấu hình phần mềm
️ lý tưởng chobiển báo kỹ thuật số, hệ thống hội nghị và phòng điều khiển.
Chỉ số kỹ thuật
| Parameter | Mô tả | |
|
Video
|
Tiêu chuẩn | HDMI1.4B 3D; HDCP1.4 |
| Đồng hồ pixel tối đa | 165MHz | |
| Tốc độ dữ liệu tối đa | 6.75Gbps | |
| Phù hợp |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, Hỗ trợ đặc biệt 1600*1200 @60HZ |
|
| Bộ kết nối | HDMI nữ loại A | |
| Kháng trở | 100Ω | |
| Phạm vi cáp HDMI | <5Meter (Phân giải lên đến 1920*1200@60Hz) | |
| Âm thanh | Giao diện | 3.5MM âm thanh âm thanh bên ngoài |
| Máy phát | 1Ch Input + 1Ch Output | |
| Máy nhận | 1Ch Input + 1Ch Output | |
| RS232 | Giao diện | Khối đầu cuối 3 chân |
| Tỷ lệ Baud | ≤115200bps | |
| Sợi quang | Giao diện | Mô hình SFP ️ đầu nối LC |
| Loại sợi | Một chế độ | |
| Độ dài sóng | 850nm/1310nm/1550nm | |
| Băng thông giao diện | 3Gbps | |
| Khoảng cách truyền |
Transmission@1920*1200@60Hz Sợi đa chế độ: < 500M Sợi một chế độ: 20km |
|
| Chỉ số | Nguồn cung cấp điện | Bộ điều hợp điện: DC 5 ~ 12V |
| Phân hao năng lượng | MAX 4W | |
| Nhiệt độ | Hoạt động: -20 °C ~ +70 °C | |
| Độ ẩm | Hoạt động: 5% ~ 90% | |
| Kích thước (LxWxH) | 92 x 57 x 23 (mm) | |
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-HF100DA | 1Ch HDMI + 1Ch Bi-Directional Stereo Audio + 1Ch RS232 qua Fiber Optic Extender, LC ((SFP), Multi-mode fiber, 500m, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch Bi-Directional Stereo Audio + 1Ch RS232 qua Fiber Optic Extender, LC ((SFP), Sợi đơn chế độ, 20km, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
Ứng dụng
Các1 kênh HDMI + Audio Stereo hai chiều + RS232 qua Fiber Optic Extender
là lý tưởng cho một loạt cáctruyền hình âm thanh và truyền thông chuyên nghiệp
các ứng dụng đòi hỏitín hiệu đường dài, chất lượng cao và không bị nhiễu
gia hạn.
Nó thường được sử dụng trong:
Hệ thống phát thanh và sản xuất videoKhả năng truyền tải HDMI và âm thanh đường dài
Truyền tín hiệu giữa máy ảnh, bảng điều chỉnh và màn hình với độ trễ bằng không và
chất lượng hình ảnh tuyệt vời.
Trung tâm điều khiển và phòng chỉ huyĐảm bảo truyền tải video HDMI đáng tin cậy,
dữ liệu âm thanh và RS232 giữa các thiết bị đầu cuối của nhà điều hành, tường video và máy chủ điều khiển trung tâm.
Hệ thống an ninh và giám sátHỗ trợHDMI qua sợicho video thời gian thực
giám sát trong các thiết lập camera CCTV và IP quy mô lớn, duy trì đầu ra hình ảnh ổn định.
Tự động hóa công nghiệp và kiểm soát quy trình- truyền video và điều khiển RS232 hàng loạt
tín hiệu trên khoảng cách dài tronggiám sát nhà máy,SCADA, vàHệ thống hình ảnh máy.
Hình ảnh y tế và môi trường chăm sóc sức khỏe¢ cung cấp video và âm thanh độ phân giải cao
chomàn hình chẩn đoán,hình ảnh phẫu thuật, vàđào tạo y tếthiết lập nơi hình ảnh
độ chính xác là rất quan trọng.
Biểu hiệu kỹ thuật số và hiển thị thương mại️ lý tưởng choTrung tâm mua sắm, sân bay,
các trung tâm giao thông, vàTrung tâm hội nghị, cung cấp phân phối HDMI tầm xa
không có sự suy giảm tín hiệu.
Giáo dục và hội nhập AV của doanh nghiệp- kết nối máy chiếu, bảng trắng tương tác,
và bảng điều khiển trongphòng giảng dạy,cơ sở đào tạo, vàPhòng họpqua sợi quang
cho hiệu suất ổn định, không có EMI.
Vớitương thích cao,truyền ổn định, vàcài đặt plug-and-play, cái này
HDMI Fiber Extender cung cấp một giải pháp đáng tin cậy chobất kỳ môi trường nghề nghiệp nào
yêu cầu truyền thông AV và dữ liệu đường dài an toàn.
