Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Video Format: | 270Mbps SD-SDI, 1.485Gbps HD-SDI, 3Gbps 3G-SDI | Fiber Interface: | Simplex LC, SMF or MMF |
|---|---|---|---|
| Wavelength: | 1310nm / 1550nm | Data Interface: | Tally & RS485 |
| Power Supply: | DC 5V, <5W | Dimensions: | 73 × 44 × 17 mm |
| Làm nổi bật: | 3G / HD-SDI để chuyển đổi sợi,Chuyển đổi RS485 SDI sang Fiber Converter,Tally SDI để chuyển đổi sợi |
||
Bộ chuyển đổi Mini 3G / HD-SDI sang Sợi với Tally Reverse RS485 20km Range
Tổng quan
LNK-M3G-1V Series Mini 3G / HD-SDI để chuyển đổi sợi cho phép chất lượng cao,
truyền hình không nén qua khoảng cách dài qua cáp sợi quang.
Video 3G / HD-SDI 1 kênh với âm thanh nhúng, Tally và điều khiển RS485 ngược,
cung cấp tích hợp liền mạch với các hệ thống camera phát sóng chuyên nghiệp.
vỏ nhôm nhỏ gọn, dung nạp nhiệt độ rộng và hoạt động plug-and-play,
Nó đảm bảo hiệu suất đáng tin cậy cho môi trường sản xuất studio, ngoài trời và sự kiện.
Đặc điểm
Hỗ trợ video 3G / HD-SDI 1 kênh với âm thanh nhúng
Truyền dữ liệu RS485 tích hợp Tally & ngược
Khoảng cách truyền lên đến 20km thông qua đầu nối sợi LC
Tự động cân bằng cáp và tái khóa cho tín hiệu ổn định
Bộ chứa nhôm nhỏ gọn với phạm vi nhiệt độ rộng (-20 °C ~ + 70 °C)
Thiết kế thay đổi nóng, cắm và chơi để dễ dàng lắp đặt
Chỉ số kỹ thuật
|
Giao diện sợi quang |
|
|
Giao diện sợi |
SImplex LC |
|
Khoảng cách truyền |
550m-20Km |
|
Độ dài sóng |
1310nm/1550nm |
|
Video |
|
|
Giao diện video |
BNC |
|
Video Kháng input/output |
75Ω |
|
Điện áp đầu vào / đầu ra video |
Thông thường: 1Vpp, Ít nhất 0,5Vpp, tối đa 1,5Vpp |
|
Tỷ lệ bit video |
Tối đa 3,2Gb/s |
|
Lợi nhuận chênh lệch (10%️90% APL) |
< 1% |
|
Hỗ trợ định dạng SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
Tiêu chuẩn SDI video |
270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s Chế bản đồ ((3G-SDI) |
|
|
SMPTE424M 3Gb / s giao diện hàng loạt ((3G-SDI) |
|
|
Dữ liệu |
|
|
Giao diện vật lý |
Máy trục vít tiêu chuẩn công nghiệp |
|
Loại dữ liệu |
Tally & Reverse RS485 |
|
Hỗ trợ tần số/Tỷ lệ |
Tối đa 115200bps cho RS422 Tối đa 57600bps cho RS485 |
|
BER |
< 10 ¢9 |
|
Máy điện |
|
|
Bộ điều hợp điện |
DC 5V |
|
Tiêu thụ năng lượng |
<5W |
|
Chỉ số LED |
|
|
SDI |
SDI video |
|
T/T |
Cung cấp điện |
|
Máy móc |
|
|
Kích thước (LxWxH) |
73 x 44 x17 mm (TX) 73 x 44 x17 mm (RX) 185 x132 x100 mm (Bộ đựng) |
|
Wtám |
75g (TX) 75g (RX) 450g (Gói) |
|
Lớp vỏ |
Vỏ nhôm |
|
Tùy chọn gắn |
Màn hình |
|
Môi trường |
|
|
Nhiệt độ hoạt động |
-20°C+70°C |
|
Nhiệt độ lưu trữ |
-40°C+80°C |
|
Độ ẩm làm việc |
0~95% |
|
MTBF |
≥100000 giờ |
Thông tin đặt hàng

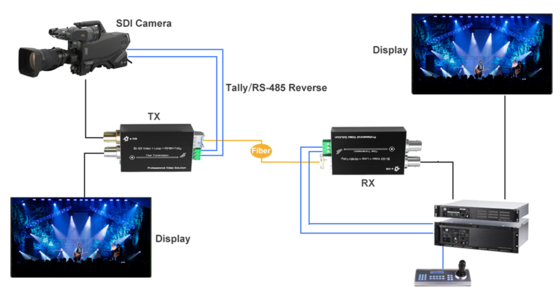

Ứng dụng

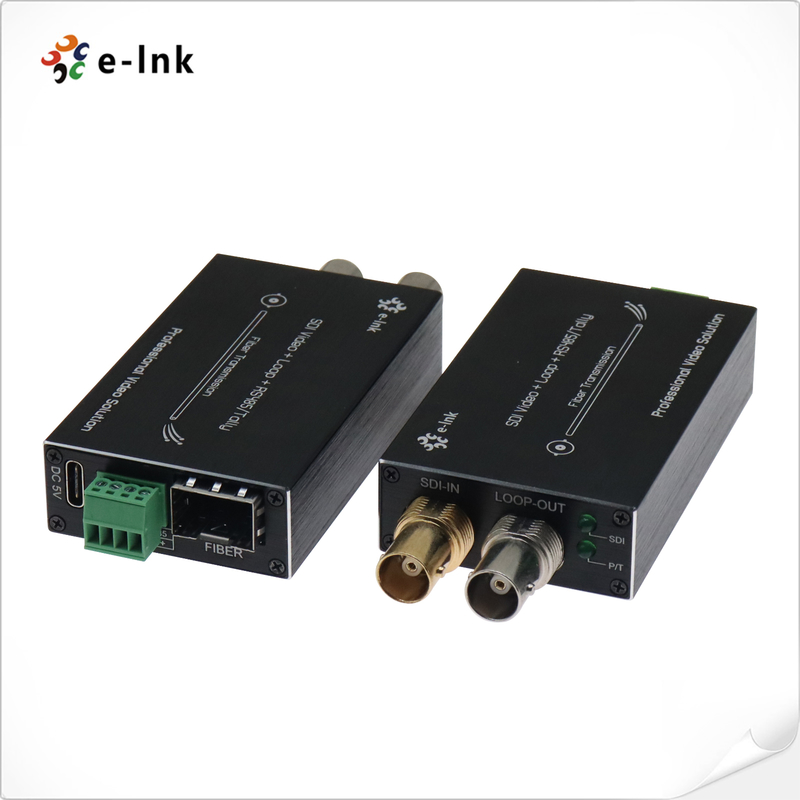

Giao diện & LED
