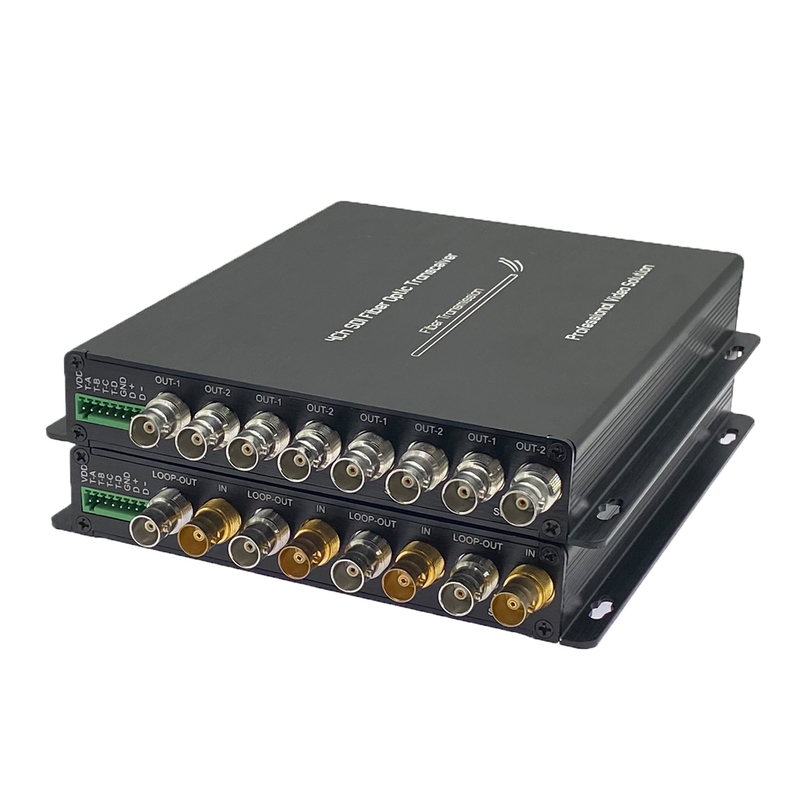

Name: Bộ chuyển đổi quang 4 kênh 3G/HD-SDI với đầu ra vòng lặp RS485 Tally 20km
Brand: E-link China Technology Co., Ltd.
SKU: LNK-3GSDI-4V1DT
Price: 670.00 USD
Availability: InStock

Place of Origin:

Guangdong, China

Hàng hiệu:

E-link

Chứng nhận:

CE, RoHS, FCC, ISO9001

Model Number:

LNK-3GSDI-4V1DT

Tài liệu:

1E-link Communication & Net...og.pdf

Minimum Order Quantity:

1 pair

Giá bán:

$545-$795

Packaging Details:

SDI to Fiber Optic Extender Standard Export Package

Delivery Time:

5-12working days

Payment Terms:

T/T,Western Union,MoneyGram,paypal,Credit Card

Supply Ability:

1000pcs/month

Video Input/Output:

4×BNC, 75Ω impedance

Loop Output:

4 channels

Fiber Type:

Single-mode, FC/UPC connector (SC/LC/ST optional)

Transmission Distance:

20km (optional distances available)

Data Interface:

1×RS485 (full/half duplex), 4×Tally

Power Supply:

DC 12V, 1A

Làm nổi bật:

Bộ chuyển đổi sợi SDI 20km

Bộ chuyển đổi sợi quang 3G SDI

Bộ chuyển đổi cáp quang SDI với đầu ra vòng

Truyền video 3G/HD-SDI 4 kênh qua một sợi quang đơn

Hỗ trợ đầu ra vòng lặp cho mỗi kênh video

Tích hợp 4 kênh Tally và dữ liệu RS485 hai chiều

Video chất lượng phát sóng, chưa nén, lên đến 1080P 3G-SDI

Khoảng cách truyền lên đến 20km với sợi quang đơn mode

Cân bằng cáp và đồng bộ hóa lại tự động để ổn định tín hiệu

Tương thích với các hệ thống camera SDI chuyên nghiệp

Thiết kế chắc chắn với dải nhiệt độ hoạt động rộng (-10℃ đến +55℃)

Chỉ số kỹ thuật

Đầu vào SDI	SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI và Telecom/Datacom
	270Mbit/s - 1.48Gbit/s – 3Gbit/s
	Số lượng đầu vào: 4
	Mất phản xạ: >15DB
	Cân bằng: 0-150m @3Gb/s
	Đầu nối: BNC
Quang học	Kênh: 1
	Loại: đơn mode
	Khoảng cách truyền: 20km (Khoảng cách khác Tùy chọn)
	Mất phản xạ: > 15dB
	Dithering: < 0.2UI
	Đầu nối: FC/UPC (SC, LC, ST tùy chọn)
Đầu ra SDI	Số lượng đầu ra: 4
	Mức tín hiệu: 800mV danh định
	Thời gian tăng/giảm: 200ps chỉ báo
	Vượt quá: < 10% biên độ
	Mất phản xạ: >15dB
	Dithering: < 0.2UI
	Đầu nối: 75Ω BNC
Dữ liệu	1Ch RS-485 (full/half duplex) và hỗ trợ NRZ, RZI và Manchester
	Tối đa 57600bps cho RS485
	Đầu nối: Đầu cuối vít tiêu chuẩn công nghiệp
	4Ch Tally: A, B, C, D
Chỉ báo nguồn và môi trường	Nhiệt độ hoạt động: -10℃～＋55℃
	Đầu vào nguồn: 1A@12VDC
	EMI/RFI: đáp ứng FCC Phần 15 Loại A, tiêu chuẩn EU EMC
	Thời gian trung bình không gặp sự cố: >100000 giờ
Định dạng video SDI hỗ trợ	625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
Định dạng video SDI hỗ trợ

Thông tin đặt hàng

LNK-HDSDI-4V1D4T	4-Ch Video HD-SDI với đầu ra Vòng lặp + 1Ch ngược RS485 + 4Ch Tally, SM 20km, FC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp
LNK-3GSDI-4V1D4T	4-Ch Video 3G-SDI với đầu ra Vòng lặp + ngược RS485 + 4Ch Tally, SM 20km, FC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp

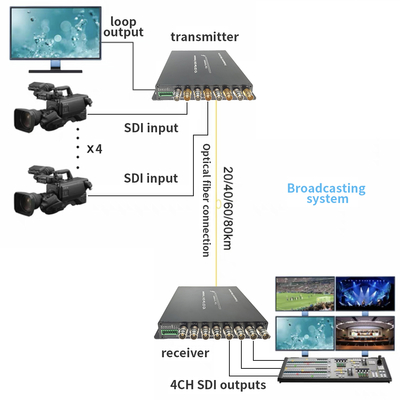

Ứng dụng

hd sdi để chuyển đổi sợi quang,

máy phát và thu sợi quang hd sdi,

Bộ chuyển đổi sợi SDI 20km
