Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Weight: | 1.2KG | Dimensions (WxDxH): | 155mm x 115mm x 85mm (W x D x H) |
|---|---|---|---|
| Power Input: | DC 12-48V, Redundant Power (6-pin Terminal Block) | Operating Temperature: | -40℃~80℃ |
| Installation mode: | DIN Rail mount | Fiber: | Gigabit SFP Port: F25~F28 |
| Power Consumption: | 8W Max. | Data Type: | 1Ch RS485 Bi-Direction |

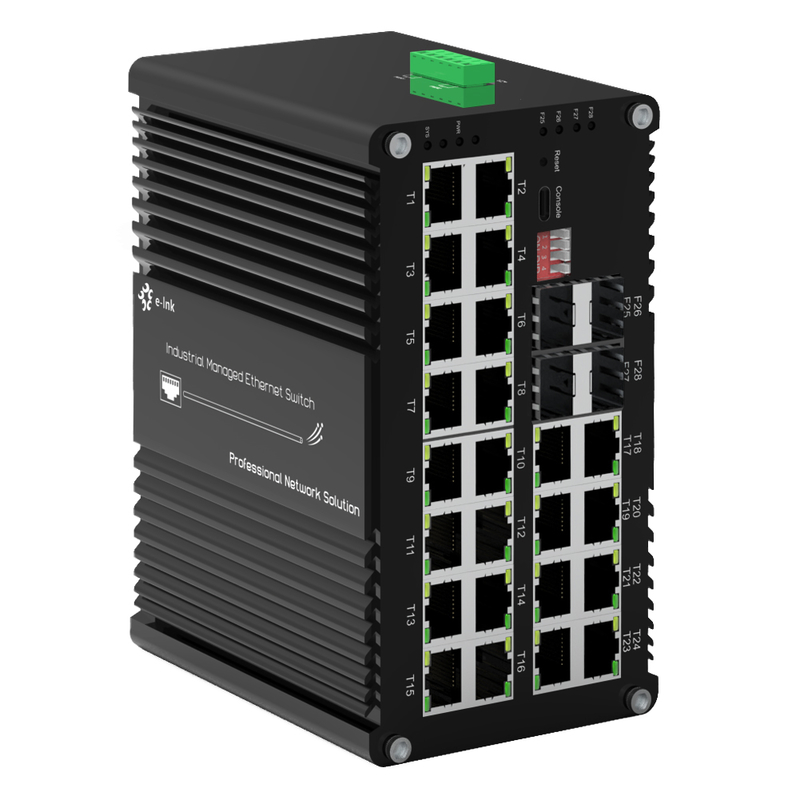

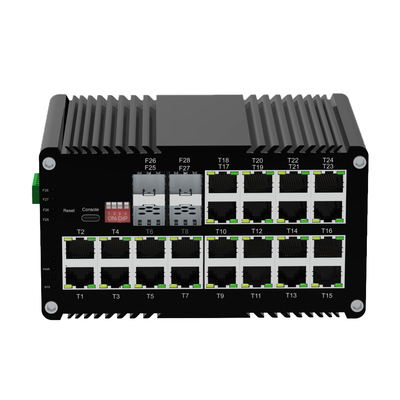

Bộ chuyển mạch Ethernet được quản lý công nghiệp L2+ 24 cổng 10/100/1000T + 4 cổng 1000X Bộ chuyển mạch Ethernet được quản lý SFP
Tổng quan về Bộ chuyển mạch Ethernet được quản lý công nghiệp
Dòng ETH-DIMC2424M là Bộ chuyển mạch Gigabit Ethernet được quản lý L2+ cấp công nghiệp với 24 cổng Gigabit Ethernet
với 24 cổng RJ45 10/100/1000Base-T và 4 khe cắm sợi quang SFP 1000Base-X
để kết nối linh hoạt. Bộ chuyển mạch được gia cố này đã được thiết kế để chịu được các điều kiện môi trường khắc nghiệt
nó cung cấp tự động đàm phán, chế độ Full/Half-duplex và
tự động MDI/MDI-X trên các cổng đồng, trong khi các khe cắm SFP của nó hỗ trợ cả chế độ đơn
và sợi quang đa chế độ cho các liên kết đường dài. Sản phẩm này tự hào có khả năng quản lý tiên tiến
và cấu trúc chắc chắn, làm cho nó lý tưởng cho giám sát IP (camera IP),
điểm truy cập không dây (WAP) và mạng công nghiệp từ xa. Nó mang lại độ tin cậy, khả năng mở rộng
và triển khai cắm và chạy.
Tính năng của Bộ chuyển mạch Ethernet được quản lý PoE công nghiệp
Chỉ số kỹ thuật của Bộ chuyển mạch Ethernet được quản lý công nghiệp
|
Ethernet |
||||
|
Tiêu chuẩn: |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX/FX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802.3p QoS |
||||
|
IEEE802.1d Spanning Tree |
||||
|
Chuyển tiếp & Lọctốc độ: 14.880pps (10Mbps) |
148.800pps (100Mbps) |
|||
|
1.488.000pps (1000Mbps) |
||||
|
Bộ nhớ đệm gói: |
||||
|
12M bit |
Loại xử lý: |
|||
|
Lưu trữ và chuyển tiếp |
Băng thông mặt sau |
|||
|
110Gbps |
Độ dài gói tối đa: |
|||
|
Khung Jumbo 10K Bytes |
Kích thước bảng địa chỉ: |
|||
|
8K |
Địa chỉ MAC Giao diện |
|||
|
Đầu nối: |
||||
|
24 x RJ45 |
R |
|||
|
S485: 1 |
x USB-C (để quản lý) Cổng quang: |
|||
|
4 |
x 1000Base-X SFP USB |
|||
|
-C:1 |
x USB-C (để quản lý) Giao diện nối tiếp RS485 (Tùy chọn) |
|||
|
Giao diện vật lý |
||||
|
Thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp |
Loại dữ liệu |
|||
|
1Ch RS485 Hai chiều |
Tín hiệu RS-485 |
|||
|
Dữ liệu+, Dữ liệu-, GND |
Khoảng cách đường dây cổng nối tiếp (đồng) |
|||
|
1000 mét |
Tốc độ Baud |
|||
|
0 ~ 800kbps |
Môi trường |
|||
|
nNhiệt độ hoạt động: |
||||
|
-40°C đến 80°C (-40°F đến 176°F) |
Nhiệt độ bảo quản: |
|||
|
-40°C đến 85°C (-40°F đến 185°F) |
Độ ẩm tương đối: |
|||
|
5% đến 95% không ngưng tụ |
MTBF |
|||
|
> 200.000 giờ |
Điện và Cơ khí |
|||
|
Nguồn vào: |
||||
|
12 |
~48VDC,, Tiêu thụ điện năng: |
|||
|
8 |
W Tối đaBảo vệ: |
|||
|
Quá tải đầu vào nguồn: |
||||
|
Tự động đặt lại |
Phân cực ngược: |
|||
|
Hiện tại |
DI |
|||
|
P Chuyển đổiCông tắc DIP 4 chữ số |
||||
|
chức năngDIPChức năng
|
Cài đặt |
SW 1 |
VLAN |
|
|
BẬT - Đã bật |
, |
SW 3 |
Đã đặt trước |
|
|
BẬT - Đã bật |
TẮT - Đã tắt |
SW 3 |
Đã đặt trước |
|
|
BẬT - Đã đặt trước |
TẮT - Đã đặt trước |
Đèn báo LED: |
PWR: |
|
|
BẬT - Đã đặt trước |
TẮT - Đã đặt trước |
Đèn báo LED: |
PWR: |
|
|
Trạng thái nguồn |
||||
|
Ethernet (Trên mỗi cổng): |
Liên kết/Hoạt động |
|||
|
Cổng RJ45 |
(T1~T24) |
|||
|
Sợi |
: |
|||
|
Cổng Gigabit SFP: F25~F28Kích thước (RxDxC): |
155 |
|||
|
x |
115 mm85 mmCân nặng: 1.2 |
|||
|
K |
GVỏ:Nhôm |
|||
|
Vỏ |
Tùy chọn gắn: Gắn trên DIN-Rail |
|||
|
Tính năng phần mềm |
Giao thức dự phòng |
|||
|
Hỗ trợ STP/RSTP/MSTP/ERPSv2, Liên kết tổng hợp |
||||
|
Hỗ trợ Multicast |
Hỗ trợ IGMP Snooping V1/V2/V3 |
|||
|
, |
hỗ trợ GMRP, GVMP,802.1Q, Hỗ trợ IEEE 802.1Q 4K VLAN |
|||
|
, |
hỗ trợ QINQ, VLAN kép,, SNTP |
|||
|
QOS |
Chuyển hướng dựa trên luồng |
|||
|
Giới hạn tốc độ dựa trên luồng |
Lọc gói dựa trên luồng 8*Hàng đợi đầu ra của mỗi cổng ánh xạ ưu tiên 802.1p/DSCP |
|||
|
ACL dựa trên cổng và VLAN |
Lọc gói L2 đến L4, khớp 80 byte thông báo đầu tiên. Cung cấp ACL dựa trên MAC, Địa chỉ MAC đích, Nguồn IP, IP đích, Loại giao thức IP, Cổng TCP/UDP, Phạm vi cổng TCP/UDP và VLAN, v.v. |
|||
|
Chức năng quản lý |
Hỗ trợ CLI, WEB, SNMPv1/v2/v3, Máy chủ Telnet để quản lý, EEE, LLDP, Máy chủ/Máy khách DHCP (IPv4/IPv6), Cloud/MQTT |
|||
|
Quản lý báo động |
Hỗ trợ đầu ra báo động rơ le 1 chiều, RMON, TRAP |
|||
|
Bảo mật |
Bảo vệ bão quảng bá, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
|||
|
Hỗ trợ DHCP Snooping, Tùy chọn 82 |
, truy cập bảo mật 802.1X,, Hỗ trợ DDOS |
|||
|
Định tuyến tĩnh |
Phê duyệt theo quy định ISO9001, CE, RoHS, FCC |
|||
|
EN55022:2010+AC: 2011, Loại A |
||||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (Surge) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
|
Thông tin đặt hàng Bộ chuyển mạch Ethernet được quản lý PoE công nghiệp |
||||
|
Mô hình |
||||
Sự miêu tả
|
ETH-DIMC2424M |
Bộ chuyển mạch Ethernet được quản lý công nghiệp L2+ 24 cổng 10/100/1000T + 4 cổng 1000X SFP |
|
Tùy chọn SFP |
► Tùy chọn SFP. Vui lòng chọn SFP của bạn trên Trang Tùy chọn SFP của chúng tôi |
|
► Mô-đun SFP phải được mua riêng. |
Tùy chọn gắn |
|
► Giá đỡ DIN-Rail mặc định được cài đặt |
|
|
Tùy chọn nguồn |
► Nguồn điện DIN-Rail. Dây hở cho Khối đầu cuối. |
|
► Nguồn điện phải được mua riêng. |
Ứng dụng Bộ chuyển mạch Ethernet được quản lý PoE công nghiệp |
|
Chính sách bảo hành và sau bán hàng |
Nó bao gồm
dịch vụ khách hàng trực tuyến
và dịch vụ khách hàng qua điện thoại, cung cấp tư vấn sản phẩm,hỗ trợ kỹ thuật từ xa,
dịch vụ bảo trì và nghiệm thu.Chính sách dịch vụ: Thay thế ba tháng và bảo hành ba năm.
Thay thế: Trong vòng ba tháng kể từ khi mua một loạt sản phẩm, sau khi kiểm tra lỗi sản phẩm
bởi các kỹ thuật viên và hư hỏng do con người gây ra do các thảm họa không tự nhiên, người mua có thể trực tiếpđến điểm mua để thay thế cùng loại sản phẩm. Hoặc một sản phẩm có hiệu suất tương đương.
Nếu không có sự cố trong quá trình thử nghiệm sản phẩm, mẫu ban đầu sẽ được trả lại.
Bảo hành
: Hư hỏng do con người gây ra do các thảm họa không tự nhiên, thời gian bảo hành miễn phí của công ty chúng tôi là 1 năm.
[Các trường hợp sau đây không thuộc phạm vi thay thế và bảo trì miễn phí]1. Hư hỏng do vận hành và bảo trì không theo hướng dẫn trong hướng dẫn sử dụng sản phẩm.
2. Hư hỏng do các yếu tố con người, chẳng hạn như đầu vào điện áp không phù hợp, hút nước và vỡ.
3. Hư hỏng sản phẩm do thiên tai, chẳng hạn như sét, động đất, hỏa hoạn, v.v.
3. Tự ý thay đổi các cài đặt vốn có hoặc sửa chữa mà không có sự cho phép của công ty.
4. Sản phẩm ngoài phạm vi bảo trì miễn phí.
5. Hư hỏng do vận chuyển, bốc xếp trong quá trình sửa chữa do khách hàng gửi.
6. Mã vạch sản phẩm hoặc kiểu máy trên thẻ bảo hành sản phẩm không phù hợp với chính sản phẩm đó.
7. Lỗi hoặc hư hỏng do các vấn đề không phải là sản phẩm khác như thiết kế, công nghệ, sản xuất và chất lượng.
