Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Data: | RS422 /RS232/RS485 | Wavelength: | 1310nm / 1550nm / CWDM |
|---|---|---|---|
| Power consumption: | 15W | Dimensions (LxWxH): | 172mm*167mm*45mm |
| Net weight: | 4kg | Input power: | DC5V 3A |
| Transmission Distance: | SM fiber 10+km , MM fiber 300m | Port: | 10/100 Base-T, RJ-45 connector |

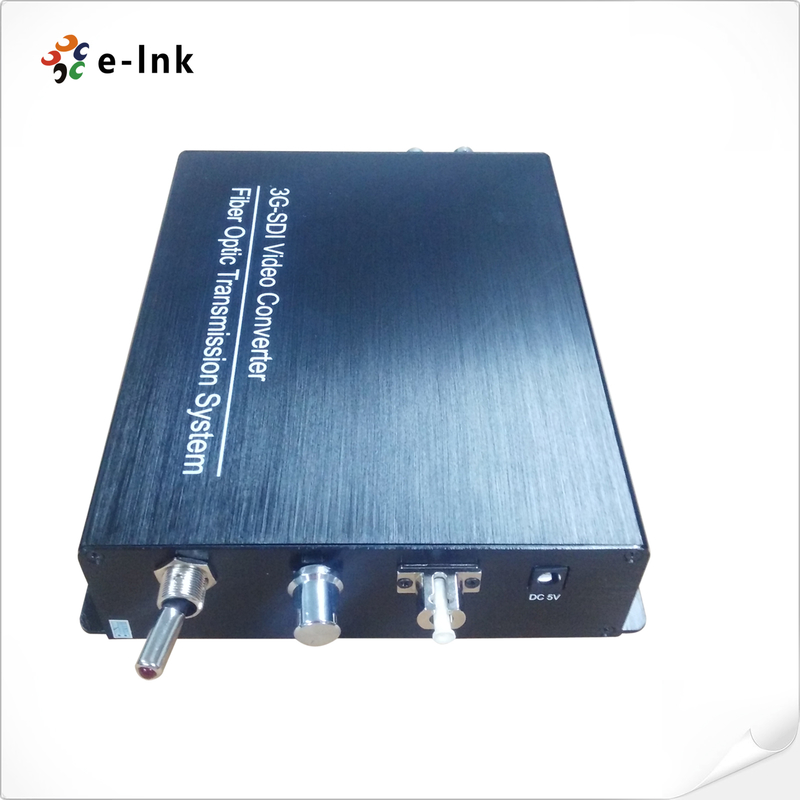

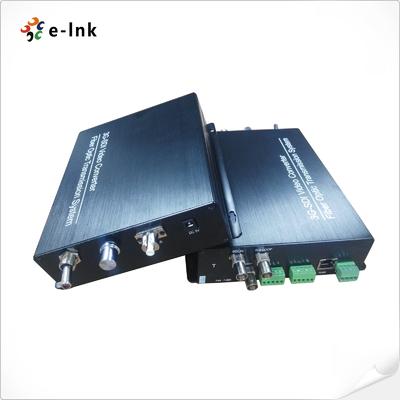

Tổng quan về Bộ chuyển đổi quang học 3G/HD/SD-SDI
The LNK-MSDI Dòng sản phẩm là một hệ thống truyền dẫn quang chuyên nghiệp cung cấp video 3G/HD/SD-SDI tuân thủ tiêu chuẩn SMPTE 424M-2006, 292 và 259, cũng như Ethernet 10/100Base-T, RS422, âm thanh, tally, liên lạc nội bộ và video trả về, tất cả đều qua sợi quang đơn hoặc đa chế độ. Hệ thống tiên tiến này cho phép truyền đồng thời tất cả các kênh dữ liệu, cung cấp một giải pháp toàn diện cho môi trường phát sóng và sản xuất. Nó truyền tải tín hiệu 3G/HD-SDI từ camera đến trạm gốc đồng thời hỗ trợ video trả về (3G/HD-SDI), dữ liệu điều khiển từ xa, genlock, liên lạc nội bộ, tally, âm thanh và Ethernet qua một cáp quang lai SM/MM hoặc SMPTE duy nhất. Được thiết kế để có độ tin cậy và hiệu suất mạnh mẽ, Dòng LNK-MSDI cung cấp kết nối liền mạch, chất lượng cao cho các buổi sản xuất tại studio, phát sóng từ xa và thiết lập đa camera.
Tính năng của Bộ chuyển đổi quang học 3G/HD/SD-SDI
Hỗ trợ tốc độ dữ liệu SMPTE 3G, HD và SD-SDI
Xử lý đầy đủ tất cả các mẫu kiểm tra bệnh lý để có hiệu suất phát sóng đáng tin cậy
Cân bằng cáp tự động để duy trì tính toàn vẹn tín hiệu tối ưu
Tích hợp Điều khiển từ xa, Tally, Âm thanh (Intercom) và Video trả về các chức năng
Kết nối Ethernet 10/100 để tích hợp mạng đa năng
Tự động khóa lại ở tốc độ 270 Mbit/s, 1,48 Gbit/s và 3 Gbit/s
Tương thích với 270Mbit/s - 1.48Gbit/s - 3Gbit/s và định dạng DVB-ASITương thích trực tiếp với
hệ thống camera 3G/HD/SD-SDI và hỗ trợ giao thức dữ liệu RS-232, RS-422, RS-485Khoảng cách truyền: lên đến 10+ km trên sợi quang đơn mode
hoặc 300 m trên sợi quang đa modeĐầu vào nguồn khối đầu cuối , hỗ trợ trao đổi nóng và cắm nóng
Thiết kế cấp công nghiệp với -10 °C đến 75 °C
phạm vi nhiệt độ hoạt động cho môi trường khắc nghiệtChỉ số kỹ thuật của Bộ chuyển đổi quang học 3G/HD/SD-SDIThông số kỹ thuật chung
Nhiệt độ làm việc
|
-10°C đến +75°C |
|
|
Nhiệt độ bảo quản |
-40°C đến 85°C |
|
độ ẩm |
0 ~ 95% (không ngưng tụ) |
|
Nguồn vào |
DC5V 3A |
|
Tiêu thụ điện năng |
15W |
|
Khối lượng tịnh |
4kg |
|
Kích thước bên ngoài |
172mm*167mm*45mm (LxWxH) |
|
Sợi quang |
Bước sóng |
|
1310nm / 1550nm / CWDM |
|
|
Công suất đầu ra |
-6~-1dBm |
|
Độ nhạy Rx |
<-18dBm |
|
Khoảng cách truyền |
Sợi SM 10+km , Sợi MM 300m |
|
Đầu nối quang |
Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (tùy chọn) |
|
Đầu vào/đầu ra SDI |
Định dạng tín hiệu |
|
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Tốc độ dữ liệu |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Cân bằng cáp |
EQ cáp tự động (cáp Bel den 1694A) |
|
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
Giao diện SDI |
|
BNC 75 Ohm |
|
|
Intercom |
Bộ điều hợp quang học camera |
|
Giao diện |
|
|
4pin air head hoặc 3pin mini XLR |
|
|
Dữ liệu |
Đầu vào Mic với tắt tiếng và ưu tiên |
|
Tai nghe |
với âm lượng tăng hoặc giảm |
|
Âm thanh |
Mức đường truyền cân bằng hoặc không cân bằng |
|
Tally |
Bộ điều hợp quang học camera |
|
Giao diện |
|
|
4pin air head hoặc 3pin mini XLR |
|
|
|
Đóng tiếp điểm khô hoặc ướt +12V |
|
Bật: ngắn hoặc +12V |
Tắt: mở hoặc 0V |
|
Điều khiển từ xa |
|
|
Giao diện |
|
|
Khối đầu cuối theo Tiêu chuẩn công nghiệp |
|
|
Dữ liệu |
RS422 /RS232/RS485 |
|
Ethernet |
Cổng |
|
10/100 Base-T, đầu nối RJ-45 |
|
|
Chế độ làm việc |
Full duplex/half duplex |
|
Tốc độ dữ liệu |
10 M bps & 100 M bps Ethernet (Tự động thích ứng) |
|
Ứng dụng Bộ chuyển đổi quang học 3G/HD/SD-SDI |
|
