Bộ phát 3G-SDI qua cáp quang, 8 cổng Gigabit PoE, Giải pháp giám sát HD

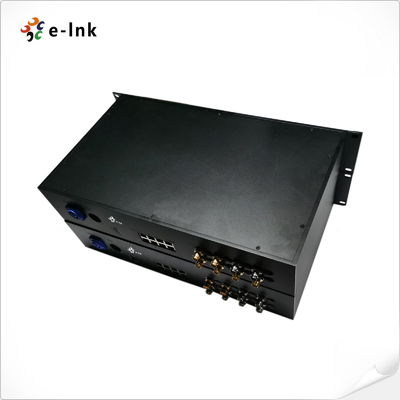

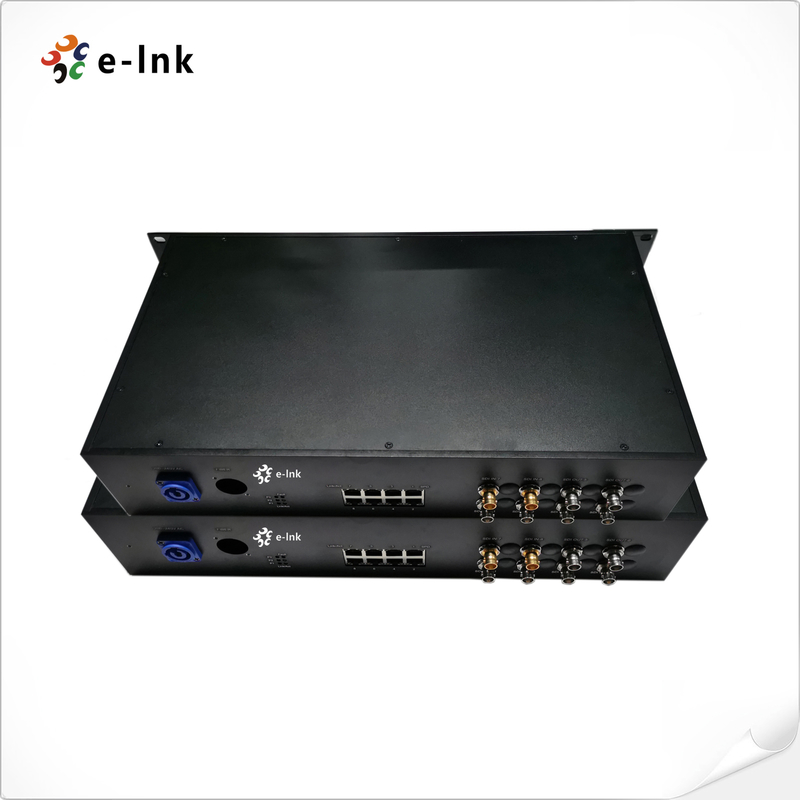

Hình ảnh lớn : Bộ phát 3G-SDI qua cáp quang, 8 cổng Gigabit PoE, Giải pháp giám sát HD

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	E-link
Chứng nhận:	CE, RoHS, FCC
Model Number:	LNK-3GSDI-6FV2BV8GP
Tài liệu:	E-link 8Ch Gigabit PoE+6C....0.pdf

Thanh toán:

Minimum Order Quantity:	1 PCS
Giá bán:	USD $3900-4299
Packaging Details:	3G-SDI Fiber Extender Standard Export Package
Delivery Time:	3-10working days
Payment Terms:	L/C,D/A,D/P,T/T,Western Union,MoneyGram,paypal,Credit Card
Supply Ability:	2000pcs/month

Tiếp xúc

Chi tiết sản phẩm

Fiber interface:	Simplex LC	Wavelength:	1310nm / 1550nm
Power consumption:	<15W	Power Input:	200VAC to 240VAC
Weight:	11.5KG/pair	Size:	19” 2U Rack

8Ch Gigabit PoE + 6Ch Forward 3G-SDI + 2Ch Backward 3G-SDI Fiber Optic Extender

Tổng quan về Bộ mở rộng quang 3G-SDI

Thiết bị Ứng dụng Bộ mở rộng quang 3G/HD/SD-SDI là một hệ thống truyền dẫn quang hiệu suất cao kết hợp

8 cổng Gigabit PoE (802.3af/at), 6 kênh 3G-SDI xuôi và 2 kênh 3G-SDI ngược trên

một sợi quang duy nhất. Nó cung cấp tín hiệu SDI (270 Mbps), HD-SDI (1.485 Gbps) và 3G-SDI (2.97 Gbps)

chất lượng phát sóng, không bị nhiễu điện từ, đảm bảo hoạt động cực kỳ đáng tin cậy. Lý tưởng cho giám sát HD và phát sóng trực tiếp, nó mở rộng truyền dẫn lên đến 20 km — vượt xa khả năng của các hệ thống cáp đồng trục truyền thống. Các cổng PoE tự động cảm biến cấp nguồn thông minh cho các

thiết bị tương thích và kết nối an toàn các thiết bị không phải PoE.

Tính năng của Bộ mở rộng quang 3G-SDI

8-Kênh Gigabit PoE + 6-Kênh 3G-SDI xuôi + 2-Kênh

Truyền 3G-SDI ngược trên một sợi quang duy nhất

Tương thích với
các tiêu chuẩn 3G-SDI, HD-SDI, SD-SDI và DVB-ASI
Hỗ trợ băng thông từ 19.4 Mb/s đến 2.97 Gb/sKhôi phục đồng hồ tuân thủ SMPTE 424M (2.97 Gb/s)
Hỗ trợ đầy đủ các tiêu chuẩn truyền tải video kỹ thuật số chính: SMPTE 424M, SMPTE 292M,
S
MPTE 259M và SMPTE 297M cho các định dạng 3G-SDI, HD-SDI, SD-SDI và ASI tương ứng
L với các mô-đun SFP chuyên dụng cho mỗi đường truyền
Tự động cân bằng cáp dựa trên tốc độ dữ liệu được phát hiệnĐèn LED báo trạng thái theo thời gian thực của các thông số quan trọng
Tiêu chuẩn
giá đỡ 19” 2U
để dễ dàng tích hợpChỉ số kỹ thuật của Bộ mở rộng quang 3G-SDIGiao diện quang sợi

Giao diện sợi quangS
implex	LCCơ khí20Km
Bước sóng	1310nm/1550nm
Video	Giao diện video
75Ω
Video	trở kháng đầu vào/đầu ra
75Ω Điện áp đầu vào/đầu ra video	Điển hình: 1Vpp,
Tối thiểu 0.5Vpp, Tối đa 1.5Vpp	Tốc độ bit video Tối đa 3.2Gb/s
Độ lợi vi sai (10%	～
90% APL)<1%Tiêu chuẩn SDI video	270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI)
Ánh xạ SMPTE425M3Gb/s(3G-SDI)	Giao diện nối tiếp SMPTE424M 3Gb/s(3G-SDI)
	Đầu vào video
	6 Kênh 3G-SDI
V	Đầu ra video
2 Kênh 3G-SDIEthernet	Tiêu chuẩn
IEEE802.3 10Base-T
IEEE802.3u 100Base-TX/FX	IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-X Cấp nguồn qua Ethernet IEEE 802.3af: PoE 48V DC, tối đa 15.4 watt, 350mA
IEEE 802.3at: PoE 48~56V DC, tối đa 30 watt, 650mA	Chân cấp nguồn: 4/5(+), 7/8(-) Tốc độ dữ liệu 10/100
/1000	MpbsĐầu nối8
x RJ45	Công suất tối đa trên mỗi cổng RJ45
Cổng 1 ~ Cổng	8 ( Tối đa 30W trên mỗi cổng)ĐiệnĐầu vào nguồn
2
00VAC đến 2	℃～0VACTiêu thụ điện năng<15W
Đèn báo LED	PWR
Nguồn điện
SDI 1~8	Tín hiệu 3G-SDI
A	CT
RTín hiệu Ethernet RJ45	LINK
LTrạng thái liên kết	Cơ khíKích thước
Giá đỡ 19” 2U
W	Trọng lượng
11.5KG/cặp	VỏVỏ kim loại
Tùy chọn gắn	Gắn giá đỡ
Môi trường	Nhiệt độ làm việc
-
2	0℃～Độ ẩm làm việc00℃Độ ẩm làm việc0~95%
℃～	+80℃Độ ẩm làm việc0~95%
Thông tin đặt hàng Bộ mở rộng quang 3G/HD/SD-SDI	Mô hình

Mô tả

LNK-3GSDI-6FV2BV8GP	Bộ mở rộng quang 8Ch Gigabit PoE + 6Ch Forward 3G-SDI + 2Ch Backward 3G-SDI, Chế độ đơn, Sợi đơn, 20KM, giá đỡ 19” 2U
Ứng dụng Bộ mở rộng quang 3G/HD/SD-SDI	Chính sách hậu mãi và bảo hành

Nó bao gồm

dịch vụ khách hàng trực tuyến

và dịch vụ khách hàng qua điện thoại, cung cấp tư vấn sản phẩm,hỗ trợ kỹ thuật từ xa,

dịch vụ bảo trì và nghiệm thu.Chính sách dịch vụ: Thay thế trong ba tháng và bảo hành ba năm.

Thay thế: Trong vòng ba tháng kể từ khi mua một loạt sản phẩm, sau khi kiểm tra lỗi sản phẩm

bởi các kỹ thuật viên và hư hỏng do con người gây ra không phải do thiên tai, người mua có thể trực tiếpđến điểm mua để thay thế cùng loại sản phẩm. Hoặc một sản phẩm có hiệu suất tương đương.

Nếu không có sự cố trong quá trình thử nghiệm sản phẩm, mẫu ban đầu sẽ được trả lại.

Bảo hành

: Hư hỏng do con người gây ra không phải do thiên tai, thời gian bảo hành miễn phí của công ty chúng tôi là 1 năm.

[Các trường hợp sau không thuộc phạm vi thay thế và bảo trì miễn phí]1. Hư hỏng do vận hành và bảo trì không theo hướng dẫn trong hướng dẫn sử dụng sản phẩm.

2. Hư hỏng do các yếu tố con người, chẳng hạn như điện áp đầu vào không phù hợp, nước vào và hư hỏng.

3. Hư hỏng sản phẩm do thiên tai, chẳng hạn như sét, động đất, hỏa hoạn, v.v.
3. Tự ý thay đổi các cài đặt vốn có hoặc sửa chữa mà không có sự cho phép của công ty.
4. Sản phẩm vượt quá phạm vi bảo trì miễn phí.
5. Hư hỏng do vận chuyển, bốc xếp trong quá trình sửa chữa do khách hàng gửi.
6. Mã vạch sản phẩm hoặc kiểu máy trên thẻ bảo hành sản phẩm không phù hợp với chính sản phẩm.
7. Lỗi hoặc hư hỏng do các vấn đề không phải do sản phẩm gây ra như thiết kế, công nghệ, sản xuất và chất lượng.
