Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng thiết bị: | Bộ chuyển đổi & chuyển đổi phương tiện 3R OEO | Tốc độ truyền: | 1g/10g (8,5Gbps, 11.7Gbps) |
|---|---|---|---|
| Giao diện: | SFP+ đến SFP+, SFP đến RJ45 | Khoảng cách truyền: | Lên đến 120km (phụ thuộc vào SFP) |
| Cung cấp điện: | 12 ~ 48VDC, khối đầu cuối dự phòng | Chứng nhận: | CE, FCC, ROHS, ISO9001 |
| Làm nổi bật: | Chuyển đổi phương tiện truyền thông công nghiệp SFP + OEO,Chuyển đổi phương tiện truyền thông 1G/10G Ethernet với bộ lặp 3R,Chuyển đổi Ethernet công nghiệp với khả năng tương thích SFP + |
||
Công nghiệp 1G / 10G SFP + OEO với 3R Repeater Ethernet Media Converter
Tổng quan

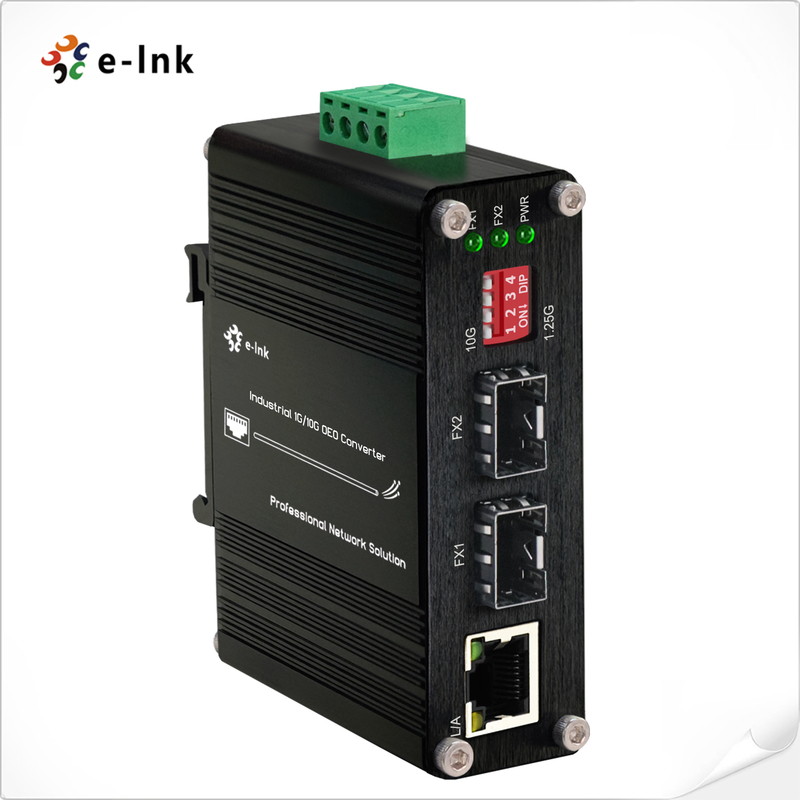

ETH-IMC2402-OEO là một bộ chuyển đổi OEO 1G/10G cấp công nghiệp với bộ lặp 3R
và chức năng chuyển đổi phương tiện truyền thông Ethernet. Được thiết kế cho môi trường khắc nghiệt (-40 °C đến 80 °C),
nó hỗ trợ chuyển đổi sợi thành sợi và sợi thành đồng, truyền đường dài lên đến
120km, và chuyển đổi bước sóng cho các ứng dụng DWDM / CWDM.
mạng, trung tâm dữ liệu và môi trường viễn thông.
Đặc điểm
Chức năng 3R: tái tạo, định hình lại, thời gian lại
Hỗ trợ chuyển đổi tốc độ dữ liệu 1.25G / 10G thông qua công tắc DIP
Tải lên sợi 10G OEO lặp & chuyển đổi bước sóng
Hoạt động như một bộ chuyển đổi phương tiện truyền thông bằng sợi Ethernet 1G sang đồng
Cổng SFP + có thể đổi nóng với màn hình hiển thị trạng thái LED đầy đủ
Vỏ nhôm IP40 chắc chắn với DIN-Rail / Wall-mount
Nhiệt độ hoạt động rộng: -40 °C đến 80 °C
Nhập điện 12 ~ 48VDC dư thừa với bảo vệ
Chỉ số kỹ thuật
|
Chỉ số kỹ thuật |
||||
|
Chức năng thiết bị |
3R Repeater |
|||
|
Tốc độ truyền |
10G: 8.5Gb/s-11.7Gb/s |
|||
|
Nghị định thư |
8.5G Fiber Channel SONET OC-192, SDH STM-64 (9,95Gbps) 10G WAN (10Gbps) 10G LAN (10,31Gbps) OTN OTU-2 (G.709) (10,70Gbps) 10G LAN với mã hóa 255/237 FEC (11.09Gbps) 10G kênh sợi (11,32Gbps) 10G POS |
|||
|
Loại giao diện |
SFP+ đến SFP+ |
|||
|
Khoảng cách truyền |
Mô-đun SFP +: tối đa 80km |
|||
|
Gói tối đa Tỷ lệ chuyển tiếp |
14,880,950/S |
|||
|
Nhiệt độ hoạt động |
-40°C đến 80°C (-40°F đến 176°F) |
|||
|
Nhiệt độ lưu trữ |
-40°C đến 85°C (-40°F đến 185°F) |
|||
|
Độ ẩm tương đối |
5% đến 95% không ngưng tụ |
|||
|
MTBF |
> 200.000 giờ |
|||
|
EThernet Media Converter Thông số kỹ thuật |
||||
|
Schăn |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Full-duplex kiểm soát dòng chảy |
|||
|
Chế độ làm việc |
10/100/1000BASE-T đến 1000BASE-SX/LX |
|||
|
Loại cổng |
SFP đếnRJ45 |
|||
|
Cáp mạng |
Cặp xoắn Cáp sợi quang |
|||
|
Điện và cơ khí |
||||
|
Năng lượng đầu vào |
12~48VDC, Năng lượng dư thừa (6 pin Terminal Block) |
|||
|
Tiêu thụ năng lượng |
8W tối đa |
|||
|
Bảo vệ |
||||
|
Nạp điện quá tải |
Tái thiết lập tự động |
|||
|
Độ cực ngược |
Hiện tại |
|||
|
DIĐổi đổi |
||||
|
Chuyển đổi DIP 4 chữ sốchứcĐánh giá |
DIP |
Chức năng |
Cài đặt |
|
|
SW 1 |
1.25G/10G |
ON - 1,25 ~ 8,5G |
OFF - 10.3G hoặc 14.025G |
|
|
SW 2 |
Được giữ lại. |
ON - Được giữ lại |
Tắt - Được giữ lại. |
|
|
SW 3 |
Được giữ lại. |
ON - Được giữ lại |
Tắt - Được giữ lại. |
|
|
SW 4 |
Được giữ lại. |
ON - Được giữ lại |
Tắt - Được giữ lại. |
|
|
Chỉ số LED: |
||||
|
PWR |
Chế độ điện |
|||
|
FX1 |
Cổng SFP-1 |
|||
|
FX2 |
Cổng SFP-2 |
|||
|
L/A |
TP LINK/ACT |
|||
|
Kích thước (WxDxH) |
95 x 70 x 30 mm |
|||
|
Trọng lượng |
0.25Kg |
|||
|
Lớp vỏ |
Nhôm Vụ án |
|||
|
Tùy chọn gắn: |
DIN-Rail mount |
|||
|
Chứng nhận theo quy định |
||||
|
ISO9001, CE, RoHS, FCC |
||||
|
EN55022:2010+AC: 2011, lớp A |
||||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (Tăng cường) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
Thông tin đặt hàng
|
Mô hình |
Mô tả |
|
ETH-IMC2402-OEO |
Công nghiệp 1G / 10G SFP + sang SFP + OEO Converter (3R Repeater) với 1G Chức năng chuyển đổi phương tiện truyền thông Ethernet |
|
Tùy chọn SFP |
Xin vui lòng chọn SFP của bạn trên trang SFP Options của chúng tôi |
|
️ Mô-đun SFP phải được mua riêng. |
|
|
Tùy chọn gắn |
► Default DIN-Rail Bracket installed |
|
Tùy chọn năng lượng |
|
|
Nguồn cung cấp điện phải được mua riêng. |
Ứng dụng

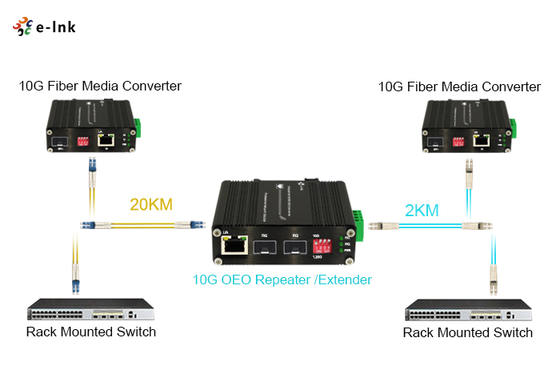

Ứng dụng I: Chuyển đổi OEO 1G/10G (3R Repeater)
Ứng dụng II: Sợi đến đồng 1Gbps chức năng thiết bị Ethernet như là bộ chuyển đổi phương tiện truyền thông sợi-thùng đồng
