Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cổng: | 8 × RJ45 (10/100/1000Base-T, POE+), 4 × SFP (1000Base-X) | Tiêu chuẩn POE: | IEEE 802.3AF/AT, tổng ngân sách POE 240W |
|---|---|---|---|
| VLAN: | IEEE 802.1Q (4K Vlan), Qinq, Double Vlan | Cung cấp điện: | 48 bóng57VDC, đầu vào dự phòng, ≤240W hệ thống POE + 8W |
| Vỏ: | Nhôm IP40, 149 × 114 × 50mm, 0,55kg | Nhiệt độ hoạt động: | -40°C ~ 80°C |

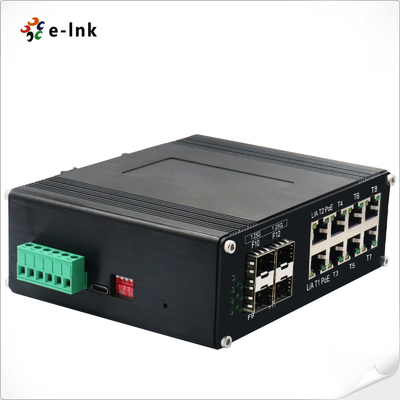

Bộ chuyển mạch Ethernet được quản lý L2+ 8 cổng Gigabit PoE+ (802.3at) + 4 SFP công nghiệp
Tổng quan
ETH-IMC408MP là bộ chuyển mạch Ethernet được quản lý L2+ cấp công nghiệp với 8 cổng Gigabit
PoE+ (IEEE 802.3af/at) và 4 liên kết SFP Gigabit. Với tổng ngân sách PoE là 240W, nó cấp nguồn cho các thiết bị như camera IP, AP không dây và điện thoại VoIP trong khi
cung cấp truyền dữ liệu đáng tin cậy. Được chế tạo với vỏ nhôm IP40, nhiệt độ hoạt động rộng từ -40°C đến
80°C, đầu vào nguồn điện dự phòng và USB-C để đơn giản hóa
quản lý,
nó đảm bảo mạng an toàn và ổn định trong môi trường công nghiệp khắc nghiệt.Tính năng
8×10/100/1000Base-T PoE+ (802.3af/at) + 4×1000Base-X cổng SFP
Lên đến
Ngân sách PoE 240W với quản lý nguồn trên mỗi cổngCổng quản lý USB-C, không cần RS232
Công tắc DIP hỗ trợ
VLAN, Quản lý vòng, Mở rộng PoE 250m, Đặt lại PoEDung lượng chuyển mạch 110Gbps, bộ đệm gói 12Mbit, Khung Jumbo 9K
Dự phòng nâng cao: STP/RSTP/MSTP/ERPSv2, Liên kết tổng hợp
Hỗ trợ IGMP Snooping V1/V2/V3, QinQ, 4K VLAN, VLAN kép
QoS với DSCP/802.1p, WRR, lập lịch SP và kiểm soát ưu tiên
Bảo mật mạnh mẽ: 802.1X, RADIUS, SSH, HTTPS, DHCP Snooping, bảo vệ DDOS
Quản lý PoE: giới hạn tổng công suất, phân bổ, lập lịch, cấu hình ưu tiên
Công cụ chẩn đoán: phản chiếu cổng, Syslog, Ping, RMON, TRAP
Vỏ nhôm IP40 chắc chắn, lắp đặt DIN-Rail
Nhiệt độ hoạt động rộng:
-40°C đến 80°C, MTBF >200.000 giờĐầu vào nguồn 48–57VDC dự phòng với bảo vệ quá tải & bảo vệ phân cực ngược
Chỉ số kỹ thuật
Ethernet
|
IEEE802.3 10BASE-T |
IEEE802.3u 100BASE-TX |
|||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802.3 |
||||
|
pQoS IEEE802.1d Spanning Tree |
||||
|
Chuyển tiếp |
||||
|
& LọcTốc độ:14.880pps (10Mbps) 148.800pps (100Mbps) |
1.488.000pps (1000Mbps) |
|||
|
Bộ nhớ đệm gói: |
||||
|
12M bit |
||||
|
Loại xử lý: |
Lưu trữ và chuyển tiếp |
|||
|
Băng thông backplane |
110Gbps |
|||
|
Độ dài gói tối đa: |
Khung Jumbo 9K byte |
|||
|
Kích thước bảng địa chỉ: |
8K |
|||
|
Địa chỉ MAC |
Giao diện Đầu nối: |
|||
|
8 |
||||
|
x RJ45 |
<240W) S485: |
|||
|
1x RS485 (Tùy chọn) |
Giao diện nối tiếp RS485 (Tùy chọn) 4 |
|||
|
x 1000Base-X |
SFP USB -C: |
|||
|
1x USB-C (để Quản lý) |
Giao diện nối tiếp RS485 (Tùy chọn) Giao diện vật lý |
|||
|
Thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp |
||||
|
Loại dữ liệu |
1Ch RS485 Hai chiều |
|||
|
Tín hiệu RS-485 |
Dữ liệu |
|||
|
+, Dữ liệu-, GND |
Khoảng cách đường dây cổng nối tiếp (đồng) 1000 mét |
|||
|
Tốc độ baud |
0 ~ 800kbps |
|||
|
PoE (Cấp nguồn qua Ethernet) |
Tiêu chuẩn: |
|||
|
IEEE 802.3at Power over Ethernet Plus |
||||
|
IEEE 802.3af Power over Ethernet |
P |
|||
|
ort: |
||||
|
► Mô-đun SFP phải được mua riêng.Phân bổ chân nguồn |
4/5(+), 7/8(-) |
|||
|
Ngân sách PoE: |
Lên đến ngân sách PoE 240 watt |
|||
|
Môi trường |
Nhiệt độ hoạt động: |
|||
|
-40°C đến 80°C (-40°F đến 176°F)Nhiệt độ bảo quản: |
||||
|
-40°C đến 85°C (-40°F đến 185°F) |
Độ ẩm tương đối: |
|||
|
5% đến 95% không ngưng tụ |
MTBF |
|||
|
> 200.000 giờ |
Điện và Cơ khí |
|||
|
Nguồn vào: |
48 |
|||
|
~57 |
||||
|
VDC |
,Nguồn dự phòng (Khối đầu cuối 6 chân)Tiêu thụ điện năng:Định tuyến tĩnh W Tối đa. ( |
|||
|
PoE đang sử dụng |
<240W) Bảo vệ:Quá tải đầu vào nguồn:Tự động đặt lại |
|||
|
Phân cực ngược: |
||||
|
Hiện tại |
DI |
|||
|
P Chuyển đổi |
Công tắc DIP 4 chữ số |
|||
|
chức năngDIP |
||||
|
Chức năngCài đặtSW 1 |
VLAN |
BẬT - Đã bật |
TẮT - Đã tắt |
|
|
SW 2 |
Quản lý thời gian |
Trạng thái nguồn |
Ethernet (Trên mỗi cổng) |
|
|
SW 3 (sẽ được nâng cấp) |
Mạng PoE 250m |
Trạng thái nguồn |
Ethernet (Trên mỗi cổng) |
|
|
SW 4 (sẽ được nâng cấp) |
Đặt lại PoE |
Trạng thái nguồn |
Ethernet (Trên mỗi cổng) |
|
|
Đèn báo LED: |
PWR |
Trạng thái nguồn |
Ethernet (Trên mỗi cổng) |
|
|
Liên kết/Hoạt động |
||||
|
PoE |
Trạng thái PoE |
|||
|
Sợi |
: |
|||
|
Cổng Gigabit SFP: F9~F12 |
Kích thước (RxDxC): |
|||
|
149x |
114 |
|||
|
x |
50 0.Cân nặng: 0.55 Kg |
|||
|
Vỏ: |
NhômVỏTùy chọn gắn: |
|||
|
Gắn DIN-Rail |
Tính năng phần mềm Giao thức dự phòng |
|||
|
Hỗ trợ STP/RSTP/MSTP/ERPSv2, Liên kết tổng hợp |
Hỗ trợ Multicast |
|||
|
Hỗ trợ IGMP Snooping V1/V2/V3 |
||||
|
, |
hỗ trợ GMRP, GVMP,802.1Q |
|||
|
VLAN |
Hỗ trợ IEEE 802.1Q 4K VLANĐịnh tuyến tĩnhhỗ trợ QINQ, VLAN kép, |
|||
|
Quản lý thời gian |
SNTPĐịnh tuyến tĩnhChuyển hướng dựa trên luồng |
|||
|
Giới hạn tốc độ dựa trên luồng |
Lọc gói dựa trên luồng |
|||
|
8*Hàng đợi đầu ra của mỗi cổng ánh xạ ưu tiên 802.1p/DSCP |
Diff-Serv QoS, Đánh dấu/Ghi chú ưu tiên Thuật toán lập lịch hàng đợi (SP, WRR, SP+WRR) |
|||
|
Cung cấp ACL dựa trên MAC, Địa chỉ MAC đích, Nguồn IP, IP đích, Loại giao thức IP, Cổng TCP/UDP, Phạm vi cổng TCP/UDP và VLAN, v.v. |
P o |
|||
|
► Mô-đun SFP phải được mua riêng.Cấu hình ưu tiên đầu ra PoETrạng thái hoạt động PoE |
Lập lịch hoạt động PoE Bảo trì chẩn đoán |
|||
|
Quản lý báo động |
Hỗ trợ đầu ra báo động rơ le 1 chiều, RMON, TRAP |
|||
|
Bảo mật |
Bảo vệ bão quảng bá, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
|||
|
Hỗ trợ DHCP Snooping, Tùy chọn 82 |
, |
|||
|
truy cập bảo mật 802.1X, |
Hỗ trợ quản lý phân cấp người dùng, danh sách kiểm soát truy cập ACL, Hỗ trợ DDOSĐịnh tuyến tĩnh lọc/ràng buộc MAC dựa trên cổng, lỗ đen MAC, bảo vệ nguồn IP, cách ly cổng, giới hạn tốc độ thông báo ARP |
|||
|
ISO9001, CE, RoHS, FCC |
EN55022:2010+AC: 2011, Loại A EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (Surge) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
|
Thông tin đặt hàng |
||||
|
Mô hình |
||||
|
Sự miêu tả |
||||
|
ETH-IMC408M |
||||
P
|
Bộ chuyển mạch Ethernet được quản lý công nghiệp L2+ 8 cổng 10/100/1000T 802.3at PoE + 4 cổng 1000X SFP |
Tùy chọn SFP |
|
► Tùy chọn SFP. Vui lòng chọn SFP của bạn trên Trang Tùy chọn SFP của chúng tôi► Mô-đun SFP phải được mua riêng. |
Tùy chọn gắn |
|
► Giá đỡ DIN-Rail mặc định được cài đặt |
Tùy chọn nguồn |
|
► Nguồn điện DIN-Rail. Dây hở cho Khối đầu cuối. |
|
|
► Nguồn điện phải được mua riêng. |

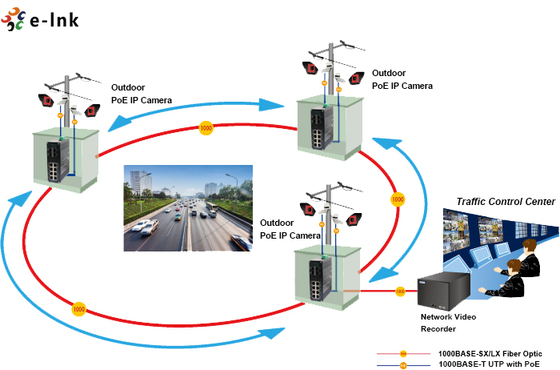

Ứng dụng |
|
|
|
|
|
