Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Network port: | 1-16 ports 10/100/1000M adaptive, full/half-duplex MDI/MDI-X adaptive. | Power consumption: | Standby power consumption: ＜15W；Full load power consumption: ＜20W |
|---|---|---|---|
| input voltage: | DC12-57V | Working temperature: | -40～+75°C |
| Net/gross weight: | ＜1.5kg / ＜1.8kg | Outline size: | 195*145*48mm |
Bộ chuyển mạch Ethernet công nghiệp được quản lý Gigabit 16+2F
Tổng quan về Bộ chuyển mạch Ethernet công nghiệp được quản lý
Thiết bị LNK-GY216M là bộ chuyển mạch Gigabit Ethernet công nghiệp được quản lý Lớp 2+
với 16 cổng Gigabit RJ45 + 2x liên kết SFP, tất cả đều hỗ trợ chuyển tiếp tốc độ dây.
Nó cung cấp quản lý L2+ nâng cao, bao gồm định tuyến tĩnh IPv4, chính sách ACL/QoS, phân đoạn VLAN,
và các cơ chế bảo mật mạnh mẽ. Để đảm bảo độ tin cậy cao cho mạng, sản phẩm này
hỗ trợ STP/RSTP/MSTP (<50ms) và ERPS (<20ms) giao thức vòng, do đó đảm bảo
chuyển đổi dự phòng nhanh chóng trong trường hợp lỗi liên kết.
Độ bền cấp công nghiệp của sản phẩm được thể hiện bằng khả năng chống sét 6KV,
vỏ hợp kim nhôm đạt chuẩn IP40, đầu vào nguồn DC kép và làm mát không quạt, đảm bảo
MTBF 35 năm trong môi trường khắc nghiệt (nhiệt độ khắc nghiệt, EMI và rung động). Nó lý tưởng
cho giao thông thông minh, lưới điện, khai thác mỏ, dầu/khí và năng lượng xanh, đồng thời cho phép ổn định,
mạng hiệu quả thông qua quản lý Web/CLI/SNMP/Telnet.
Tính năng của Bộ chuyển mạch Ethernet công nghiệp được quản lý
trong mạng vòng hoặc chuỗi để đơn giản hóa việc kết nối mạng.
hỗ trợ tốc độ trên mỗi cổng và kiểm soát luồng.
và bộ đệm gói lớn để giảm tắc nghẽn mạng.
truyền luồng bit lớn mà không bị mất gói.
và bảo vệ quá tải để tăng cường độ tin cậy.
chống ăn mòn và độ bền.
để hoạt động ổn định trong môi trường khắc nghiệt.
Chỉ số kỹ thuật của Bộ chuyển mạch Ethernet công nghiệp được quản lý
|
mô hình |
LNK-GY216M |
|
|
Đặc điểm cổng |
||
|
Cổng cố định |
Cổng downlink |
16 cổng mạng 10/100/1000Base-T RJ45 |
|
Cổng Uplink |
2 khe quang SFP 100/1000M |
|
|
Đặc điểm cổng mạng |
Cổng 1-16 10/100/1000M thích ứng, song công/bán song công MDI/MDI-X thích ứng. |
|
|
Truyền cặp xoắn |
10BASE-T:Cat3,4,5 UTP(≤250 mét) 100BASE-TX:Cat5 trở lên UTP(≤100 mét) 1000BASE-T:Cat5e trở lên UTP(≤100 mét) |
|
|
Đặc điểm cổng quang |
Giao diện sợi quang Gigabit SFP, theo mặc định không được trang bị mô-đun quang, cần mua riêng (chế độ đơn/đa chế độ, mô-đun quang sợi đơn/sợi kép, LC/SC là tùy chọn). |
|
|
cáp quang |
Đa chế độ: 850 nm 0 ~ 550 m, 50 μ m/125 μ m & 62,5 μ m/125 μ m. Chế độ đơn: 1310 nm 0 ~ 40 km, 1550 nm 0 ~ 120 km. 9,5μm/125μm |
|
|
Tham số chip trao đổi |
||
|
Loại quản lý mạng |
Quản lý mạng L2+ |
|
|
giao thức mạng |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T IEEE802.3u 100Base-TX Kiểm soát luồng IEEE802.3x IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-X IEEE 802.3ad trunk cổng với LACP Giao thức Cây bao trùm IEEE 802.1D Giao thức Cây bao trùm nhanh IEEE 802.1w Giao thức Cây bao trùm đa IEEE 802.1s Lớp dịch vụ IEEE 802.1p Gắn thẻ VLAN IEEE 802.1Q Kiểm soát mạng xác thực cổng IEEE 802.1x IEEE 802.1ab LLDP Nguồn DTE IEEE 802.3af qua MDI Nguồn DTE IEEE 802.3at qua MDI |
|
|
Chế độ chuyển tiếp |
Lưu trữ và chuyển tiếp (tốc độ đường truyền đầy đủ) |
|
|
CPU |
500MHz |
|
|
DRAM |
1Gbits |
|
|
FLASH |
256Mbits |
|
|
Băng thông backplane |
52Gbps (không chặn) |
|
|
Tốc độ chuyển tiếp gói @64byte |
26.78Mpps |
|
|
kiểm soát truy cập phương tiện |
8K |
|
|
Bộ nhớ cache chuyển tiếp gói |
4Mbits |
|
|
Khung lớn |
10Kbytes |
|
|
Đèn báo |
Đèn báo nguồn: PWR (xanh lục); Đèn chạy hệ thống: SYS (xanh lục); Đèn báo mạng: Link/Act (xanh lục); Đèn báo cổng ánh sáng: SFP (xanh lục). |
|
|
Công tắc đặt lại một phím |
1, nhấn và giữ trong 6 giây để nhả và khôi phục cài đặt gốc. |
|
|
MTBF |
500 nghìn giờ |
|
|
POE và đặc điểm cung cấp điện |
||
|
điện áp đầu vào |
DC12-57V |
|
|
Tiêu thụ điện năng của toàn bộ máy |
Tiêu thụ điện năng ở chế độ chờ: < ＜15W；; Tiêu thụ điện năng khi tải đầy đủ: < ＜20W |
|
|
Hỗ trợ cung cấp điện |
Theo mặc định, nó không được trang bị nguồn điện, vì vậy cần phải mua riêng. Nên chọn DC24V/1A. |
|
|
Thông số kỹ thuật vật lý |
||
|
Chế độ tản nhiệt |
Tản nhiệt tự nhiên không quạt |
|
|
Nhiệt độ/độ ẩm hoạt động |
-40～+75°C； 5% ~ 90% RH không ngưng tụ. |
|
|
Nhiệt độ/độ ẩm bảo quản |
-40～+85°C； 5% ~ 95% RH không ngưng tụ. |
|
|
Kích thước bề ngoài (L*W*H) |
195*145*48mm |
|
|
Khối lượng tịnh/tổng |
＜1,5kg / ＜1,8kg |
|
|
Chế độ cài đặt |
Cài đặt trên máy tính để bàn |
|
|
Chứng nhận sản phẩm và đảm bảo chất lượng |
||
|
Chống sét/cấp độ bảo vệ |
Chống sét cổng: 6 kV 8/20 US; Cấp bảo vệ: IP40 |
|
|
Tiêu chuẩn công nghiệp áp dụng |
IEC 61000-4-2 (ESD): phóng điện tiếp xúc 8 kV, ±15kV phóng điện trong không khí. IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT): dây nguồn: 4 kV; Đường dữ liệu: ±2kV IEC61000-4-5(Surge): dây nguồn: cm 4kV/DM 2kV; Đường dữ liệu: ±4kV IEC61000-4-6 (dẫn tần số vô tuyến): 10V(150kHz~80MHz) IEC61000-4-8 (từ trường tần số nguồn): 100A/m liên tục; 1000A/m ,1s đến 3s IEC61000-4-9 (từ trường xung): 1000A/m IEC61000-4-10 (dao động giảm dần): 30A/m 1MHz IEC61000-4-12/18 (Sóng xung kích): CM 2,5kV, DM 1kV IEC61000-4-16 (dẫn chế độ chung): 30V liên tục; 300V,1s FCC Phần 15/CISPR22(EN55022):Loại A IEC61000-6-2 (Tiêu chuẩn công nghiệp chung) |
|
|
tính chất cơ học |
IEC60068-2-6 (Chống rung) IEC60068-2-27 (Khả năng chống va đập) IEC60068-2-32 (Rơi tự do) |
|
|
Chứng nhận an toàn |
CE,FCC,RoHS,CCC |
|
|
Thời hạn bảo hành |
5 năm |
|
|
Đặc điểm quản lý phần mềm |
||
|
cổng |
Hỗ trợ kiểm soát luồng IEEE802.3x (song công hoàn toàn) và kiểm soát luồng áp suất ngược bán song công. Hỗ trợ chế độ và tốc độ cổng bắt buộc Hỗ trợ bão quảng bá và triệt tiêu bão cổng Hỗ trợ giới hạn tốc độ lưu lượng cổng, độ chi tiết ít nhất là 16Kbps và nhiều nhất là 1Gbps. Hỗ trợ Khoảng thời gian luồng thời gian thực của cổng. Hỗ trợ kiểm soát kích thước khung jumbo, có thể hỗ trợ tối đa 16K gói. Hỗ trợ chức năng chẩn đoán kỹ thuật số DDMI cổng quang |
|
|
Định tuyến IP |
Hỗ trợ chức năng quản lý mạng L2+, Hỗ trợ tuyến tĩnh IPV4/tuyến mặc định với tối đa 128 mục. Hỗ trợ giao thức ARP với tối đa 1024 mục. |
|
|
VLAN |
Hỗ trợ VLAN dựa trên cổng (4K), IEEE802.1q VLAN. Hỗ trợ VLAN dựa trên giao thức Hỗ trợ ba loại cấu hình cổng: Truy cập, Trunk và Hybrid. |
|
|
trunk |
Hỗ trợ tổng hợp tĩnh và tổng hợp động (LACP) Hỗ trợ tối đa 8 nhóm tổng hợp và mỗi nhóm tổng hợp hỗ trợ tối đa 8 cổng. |
|
|
Chức năng mạng vòng |
Hỗ trợ chức năng bảo vệ vòng lặp Hỗ trợ giao thức cây bao trùm STP/RSTP/MSTP. Hỗ trợ mạng vòng ERPS (vòng đơn, đa vòng, vòng giao nhau và cấu hình vòng tiếp tuyến) và thời gian tự phục hồi của mạng vòng nhỏ hơn 20 ms. |
|
|
multicast |
Hỗ trợ IGMP Snooping v1/v2/v3 và hỗ trợ tối đa 1024 nhóm multicast. |
|
|
hình ảnh phản chiếu |
Hỗ trợ phản chiếu lưu lượng hai chiều của các cổng cơ bản. |
|
|
QoS |
Với mức độ ưu tiên dựa trên điểm cuối, 802.1P và DSCP/ToS, mỗi cổng hỗ trợ 8 hàng đợi đầu ra. Giữ bốn chế độ lập lịch ưu tiên: Equ, SP, WRR và SP+WRR. Hỗ trợ Mark/Remark ưu tiên Hỗ trợ giới hạn tốc độ dựa trên luồng, lọc gói và chuyển hướng. |
|
|
ACL |
Hỗ trợ chức năng lọc gói L2 ~ L4, có thể khớp 80 byte đầu tiên của thông báo và cung cấp ACL dựa trên địa chỉ MAC nguồn, địa chỉ MAC đích, địa chỉ IP nguồn, địa chỉ IP đích, loại giao thức IP, cổng TCP/UDP, phạm vi cổng TCP/UDP, VLAN, v.v. Hỗ trợ phân phối ACL dựa trên cổng và VLAN. |
|
|
Đặc điểm an toàn |
Hỗ trợ quản lý phân cấp người dùng và bảo vệ mật khẩu. Hỗ trợ xác thực IEEE802.1X dựa trên cổng. Hỗ trợ xác thực AAA&RADIUS và TACACS+. Hỗ trợ giới hạn số lượng học địa chỉ MAC Hỗ trợ lỗ đen địa chỉ MAC và liên kết địa chỉ Hỗ trợ SSH 2.0 để cung cấp một kênh được mã hóa an toàn cho người dùng đăng nhập. Hỗ trợ cách ly cổng Hỗ trợ chức năng giới hạn tốc độ thông báo ARP Hỗ trợ bảo vệ địa chỉ nguồn IP Hỗ trợ chức năng phát hiện xâm nhập ARP Hỗ trợ chống tấn công DoS Hỗ trợ triệt tiêu thông báo quảng bá cổng Hỗ trợ cơ chế sao lưu/khôi phục dữ liệu máy chủ Chức năng liên kết tứ phân của IP+MAC+VLAN+ cổng |
|
|
DHCP |
Hỗ trợ DHCP Serve Hỗ trợ DHCP Client Hỗ trợ DHCP Snooping v1/v2/v3. |
|
|
Quản lý và bảo trì |
Hỗ trợ quản lý Web, dòng lệnh CLI (Console, Telnet), SNMP(V1/V2c/V3) và các quản lý và bảo trì đa dạng khác; hỗ trợ quản lý WEB (hỗ trợ HTTP/HTTPS). Hỗ trợ quản lý tải lên/tải xuống tệp HTTP và TFTP. Các nhóm RMON 1, 2, 3 và 9 được hỗ trợ. Hỗ trợ khôi phục cài đặt gốc bằng một nút. Hỗ trợ đồng hồ NTP và đồng hồ cục bộ. Hỗ trợ nhật ký cục bộ và nhật ký hệ thống (SYSLOG) Hỗ trợ phát hiện Ping Hỗ trợ kiểm tra trạng thái cáp Hỗ trợ xem trạng thái sử dụng thời gian thực của CPU Hỗ trợ giao thức khám phá lớp liên kết LLDP Hỗ trợ quản lý thống nhất cụm nền tảng NMS (LLDP+SNMP) |
|
|
Yêu cầu hệ thống |
Trình duyệt web: Mozilla Firefox 2.5 trở lên, Google chrome V42 trở lên. Cáp Ethernet loại 5 trở lên; Bộ điều hợp mạng TCP/IP và hệ điều hành (chẳng hạn như Microsoft Windows, Linux hoặc Mac OS). |
|
|
Mô hình |
Sự miêu tả |
Nguồn điện hỗ trợ được đề xuất |
|
LNK-GY216M |

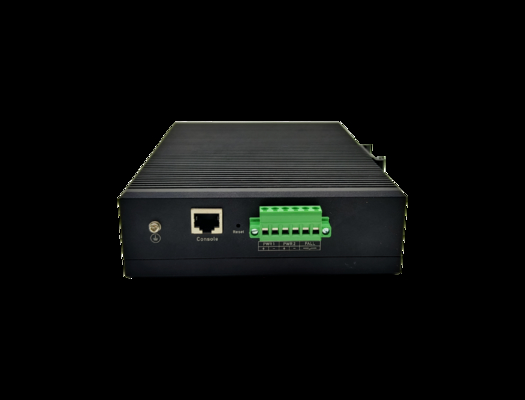

Loại quản lý mạng L2+ 16 cổng mạng 10/100/1000M + 2 khe cắm cổng quang SFP uplink Gigabit, bộ chuyển mạch Ethernet công nghiệp, hỗ trợ đầu vào nguồn DC dự phòng kép (kết nối đầu cuối Phoenix) và hỗ trợ lắp đặt trên thanh ray. |
DC24V/1A |
|
Lưu ý: Nguồn điện và mô-đun quang SFP không được khớp theo mặc định. Nếu bạn cần khớp chúng, vui lòng liên hệ với đại lý hoặc người quản lý kinh doanh của bạn. |
||
Chính sách bảo hành và sau bán hàng
Nó bao gồm dịch vụ khách hàng trực tuyến và dịch vụ khách hàng qua điện thoại, cung cấp tư vấn sản phẩm,
hỗ trợ kỹ thuật từ xa, dịch vụ bảo trì và nghiệm thu.
Chính sách dịch vụ: Thay thế trong ba tháng và bảo hành ba năm.
Thay thế: Trong vòng ba tháng kể từ khi mua một loạt sản phẩm, sau khi kiểm tra lỗi sản phẩm
bởi các kỹ thuật viên và hư hỏng do con người gây ra do các thảm họa không tự nhiên, người mua có thể trực tiếp
đến điểm mua để thay thế các sản phẩm cùng loại. Hoặc một sản phẩm có hiệu suất tương đương.
Nếu không có sự cố trong quá trình thử nghiệm sản phẩm, mẫu ban đầu sẽ được trả lại.
Bảo hành: Hư hỏng do con người gây ra do các thảm họa không tự nhiên, thời gian bảo hành miễn phí của công ty chúng tôi là 1 năm.
[Các trường hợp sau đây không thuộc phạm vi thay thế và bảo trì miễn phí]
1. Hư hỏng do vận hành và bảo trì không theo hướng dẫn trong hướng dẫn sử dụng sản phẩm.
2. Hư hỏng do các yếu tố con người, chẳng hạn như đầu vào điện áp không phù hợp, hút nước và vỡ.
3. Hư hỏng sản phẩm do thiên tai, chẳng hạn như sét, động đất, hỏa hoạn, v.v.
3. Tự ý thay đổi các cài đặt vốn có hoặc sửa chữa mà không có sự cho phép của công ty.
4. Sản phẩm vượt quá phạm vi bảo trì miễn phí.
5. Hư hỏng do vận chuyển, bốc xếp trong quá trình sửa chữa do khách hàng gửi.
6. Mã vạch sản phẩm hoặc kiểu máy trên thẻ bảo hành sản phẩm không phù hợp với chính sản phẩm.
7. Lỗi hoặc hư hỏng do các vấn đề không phải là sản phẩm khác như thiết kế, công nghệ, sản xuất và chất lượng.
