Thông tin chi tiết sản phẩm:
Thanh toán:
|
Giao diện: | Khối đầu cuối kép | Giao diện video: | BNC |
---|---|---|---|
Tốc độ baud: | 300-57600bps | Cung cấp điện: | DC12V/1A |
Kích thước: | 158*124*39mm | Biên độ đầu vào video: | 0,8-1,5VPP |

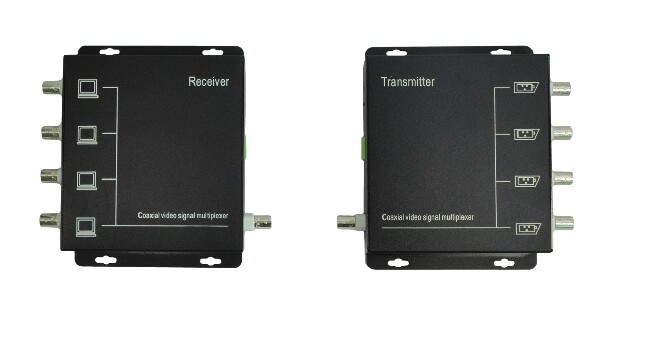

4 kênh Video Multiplexer cho 1 cáp đồng trục
4 kênh Video Multiplexer cho 1 cáp đồng trụcTổng quan
CácE-link LNK-MV Series Video Multiplexerlà một giải pháp hiệu quả và hiệu quả về chi phí cho
hệ thống giám sát. Hệ thống sáng tạo này kết hợp một máy phát và máy thu để liên kết 4 kênh
của tín hiệu video từ máy ảnh cùng vớiDữ liệu điều khiển ngược RS485, truyền chúng cùng một lúc
Loại bỏ nhu cầu cáp dữ liệu riêng biệt làm giảm đáng kể việc lắp đặt
thời gian và chi phí vật liệu. Máy multiplexer này được thiết kế cho đường dài, truyền ổn định,
đảm bảo video chất lượng cao và điều khiển PTZ đáng tin cậy cho thiết lập CCTV của bạn.
4 kênh Video Multiplexer cho 1 cáp đồng trụcĐặc điểm
️Hỗ trợTruyền tín hiệu video 4 kênhcho máy ảnh trên một cáp đồng trục duy nhất
️Thiết kế nhỏ gọn, lý tưởng cho các dự án với không gian lắp đặt hạn chế
️Cho phéptruyền đường dài lên đến 500m
️Sử dụngPhân phối đa tần số (FDM)để truyền video và dữ liệu theo thời gian thực vớihình ảnh độ nét cao, không trì hoãn
️Chỉ yêu cầumột cáp đồng trục, loại bỏ nhu cầu cáp bổ sung và giảm chi phí cơ sở hạ tầng25-30%
️Đảm bảoHiệu suất video chất lượng caovới mạnh mẽKhả năng chống nhiễu
️Dễ cài đặtvới kết nối dây chuyền BNC tiêu chuẩn
4 kênh Video Multiplexer cho 1 cáp đồng trụcChỉ số kỹ thuật
Máy phát |
||||||
|
VIDEO 1 |
VIDEO 2 |
VIDEO 3 |
VIDEO 4 |
VIDEO5 |
VIDEO6 |
Tần số trung tâm |
|
46 MHz |
38 MHz |
30 MHz |
30 MHz |
30 MHz |
Cường độ đầu ra tín hiệu |
105dB |
105dB |
103db |
102dB |
102dB |
102dB |
Khống chế đầu vào video |
75 Ohm (Không cân bằng) |
|||||
Phạm vi đầu vào video |
0.8-1.5VPP |
|||||
Định dạng tương thích với video |
PAL, NTSC |
|||||
Giao diện video |
BNC |
|||||
2-62-2- |
8 MHz |
|||||
Cung cấp điện |
DC12V/1A |
|||||
Máy nhận |
||||||
Phạm vi phát tín hiệu |
0.9-1.1VPP |
|||||
Điểm cực đầu ra |
Tốt |
|||||
Khống chế đầu ra |
75 (không cân bằng) |
|||||
Giao diện video |
BNC |
|||||
Cung cấp điện |
DC12V/1A |
|||||
RS485 Output Parameter ((Bật với VIDEO 1) |
||||||
Số lượng nút được hỗ trợ |
10 |
|||||
Tỷ lệ Baud |
300-57600bps |
|||||
|
Khối đầu cuối kép |
|||||
Cấu trúc |
158*124*39mm |
4 kênh Video Multiplexer cho 1 cáp đồng trụcThông tin đặt hàng
LNK-MV201 |
Máy chuyển đổi video 2-Ch và máy thu cho máy ảnh bằng một cáp đồng trục |
LNK-MV401 |
Máy chuyển đổi video 4-Ch và máy thu cho máy ảnh bằng một cáp đồng trục |
Chính sách sau bán hàng và bảo hành
Nó bao gồm:dịch vụ khách hàng trực tuyếnvàdịch vụ khách hàng qua điện thoại, cung cấptư vấn sản phẩm,
Hỗ trợ kỹ thuật từ xa,Dịch vụ bảo trì và tiếp nhận.
Chính sách dịch vụ: Ba tháng thay thế và ba năm bảo hành.
Thay thế: Trong vòng ba tháng sau khi mua một loạt sản phẩm, sau khi kiểm tra sự cố sản phẩm
do các kỹ thuật viên và thiệt hại do con người gây ra do thiên tai, người mua có thể trực tiếp
đi đến điểm mua để thay thế cùng một loại sản phẩm.Hoặc một sản phẩm có hiệu suất tương đương.
Nếu không có vấn đề trong thử nghiệm sản phẩm, mẫu gốc sẽ được trả lại.
Bảo hành: Thiệt hại do con người gây ra bởi thiên tai, thời gian bảo hành miễn phí của công ty chúng tôi là 1 năm.
[Các trường hợp sau không nằm trong phạm vi thay thế và bảo trì miễn phí]
1. Thiệt hại do vận hành và bảo trì không phù hợp với hướng dẫn trong hướng dẫn sản phẩm.
2Thiệt hại do các yếu tố con người, chẳng hạn như điện áp không phù hợp, nước và vỡ.
3Thiệt hại cho sản phẩm do thiên tai, như sét sét, động đất, hỏa hoạn, v.v.
3. Thay đổi không được phép của các thiết lập vốn có hoặc sửa chữa mà không có sự cho phép của công ty.
4Các sản phẩm ngoài phạm vi bảo trì miễn phí.
5Thiệt hại do vận chuyển, tải và thả trong quá trình sửa chữa do khách hàng gửi.
6Mã vạch hoặc mô hình sản phẩm trên thẻ bảo hành sản phẩm không phù hợp với sản phẩm.
7. Sự cố hoặc hư hại do các vấn đề khác không liên quan đến sản phẩm như thiết kế, công nghệ, sản xuất và chất lượng.
