Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cổng: | 8 × RJ45 (10/100/1000Base-T), 2 × SFP (1000Base-X) | Khả năng chuyển đổi: | Back -Back -Back 110Gbps |
|---|---|---|---|
| Cung cấp điện: | 12 ~ 48VDC, khối đầu cuối dự phòng, ≤8W | Vỏ: | Nhôm IP40, 149 × 114 × 50mm, 0,55kg |
| Gắn kết: | Đoạn đường ray ồn ào | Nhiệt độ hoạt động: | -40°C ~ 80°C |

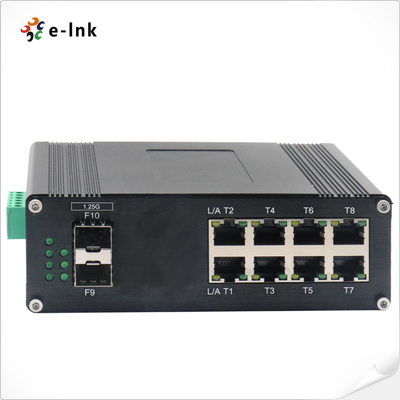

Bộ chuyển mạch Ethernet được quản lý L2+ 8 cổng Gigabit + 2 cổng SFP, gắn DIN-Rail
Tổng quan
Dòng ETH-IMC208M là bộ chuyển mạch Ethernet được quản lý L2+ cấp công nghiệp với 8
cổng Gigabit RJ45 và 2 khe cắm Gigabit SFP, được thiết kế để kết nối mạng đáng tin cậy và an toàn trong
môi trường khắc nghiệt (-40°C đến 80°C). Nó hỗ trợ các tính năng Layer 2+ nâng cao bao gồm
VLAN, QoS, IGMP, STP/RSTP/MSTP/ERPSv2 và các giao thức bảo mật toàn diện.
Với đầu vào nguồn dự phòng, vỏ nhôm IP40 và quản lý dễ dàng thông qua USB-C,
Web, CLI, SNMP và Cloud/MQTT, bộ chuyển mạch này lý tưởng cho các ứng dụng quan trọng như
tự động hóa công nghiệp, giám sát và mạng viễn thông.
Tính năng
8×10/100/1000Base-T RJ45 + 2×1000Base-X cổng uplink SFP
Cổng USB-C để quản lý đơn giản, không cần RS232
Dự phòng nâng cao: STP/RSTP/MSTP/ERPSv2, Liên kết tổng hợp
Hỗ trợ 4K VLAN, QinQ, IGMP Snooping, QoS với 8 hàng đợi ưu tiên
Bảo mật mạnh mẽ: 802.1X, RADIUS, ACL, DHCP Snooping, bảo vệ DDOS
Bộ đệm 12M, băng thông backplane 110Gbps, Khung Jumbo 9K
Vỏ nhôm IP40 chắc chắn, gắn DIN-Rail, -40°C đến 80°C
Đầu vào nguồn dự phòng kép 12–48VDC với các biện pháp bảo vệ
Chỉ số kỹ thuật
|
Tiêu chuẩn: |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX/FX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802.3p QoS |
||||
|
IEEE802.1d Spanning Tree |
||||
|
Tốc độChuyển tiếp&Lọc: 14.880pps (10Mbps) |
148.800pps (100Mbps) |
|||
|
1.488.000pps (1000Mbps) |
||||
|
Bộ nhớ đệm gói: |
||||
|
12M bit |
Loại xử lý: |
|||
|
Lưu trữ và chuyển tiếp |
Băng thông backplane |
|||
|
110Gbps |
Độ dài gói tối đa: |
|||
|
9K Bytes Khung Jumbo |
Kích thước bảng địa chỉ: |
|||
|
8K |
Địa chỉ MAC Giao diện |
|||
|
Đầu nối: |
||||
|
8 |
Bảo vệ: R |
|||
|
S485:1 |
x USB-C (để quản lý) Cổng quang: |
|||
|
2 |
Tùy chọn gắn SFP USB |
|||
|
-C:1 |
x USB-C (để quản lý) Giao diện nối tiếp RS485 (Tùy chọn) |
|||
|
Giao diện vật lý |
||||
|
Thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp |
Loại dữ liệu |
|||
|
1Ch RS485 Hai chiều |
Tín hiệu RS-485 |
|||
|
Data+, Data-, GND |
Khoảng cách đường dây cổng nối tiếp (đồng) |
|||
|
1000 mét |
Tốc độ truyền |
|||
|
0 ~ 800kbps |
Môi trường |
|||
|
Nhiệt độ hoạt động:-40°C đến 80°C (-40°F đến 176°F) |
||||
|
Nhiệt độ bảo quản: |
-40°C đến 85°C (-40°F đến 185°F) |
|||
|
Độ ẩm tương đối: |
5% đến 95% không ngưng tụ |
|||
|
MTBF |
> 200.000 giờ |
|||
|
Điện và Cơ khí |
Nguồn vào: |
|||
|
12~48 |
||||
|
VDC |
,Nguồn dự phòng (Khối đầu cuối 6 chân)Phê duyệt theo quy định 8 |
|||
|
W Tối đa |
Bảo vệ:Quá tải đầu vào nguồn: |
|||
|
Tự động đặt lại |
||||
|
Đảo ngược cực: |
Hiện tại |
|||
|
Công tắc DIP |
Công tắc DIP 4 chữ số |
|||
|
chức năngDIP |
||||
|
Chức năngCài đặtSW 1 |
VLAN |
BẬT - Đã bật |
TẮT - Đã tắt |
|
|
SW 2 |
SNTP |
BẬT - Đã đặt trước |
TẮT - Đã đặt trước |
|
|
SW 3 |
Đã đặt trước |
BẬT - Đã đặt trước |
TẮT - Đã đặt trước |
|
|
SW 4 |
PWR: |
Trạng thái nguồn |
Ethernet (Trên mỗi cổng): |
|
|
Đèn báo LED: |
PWR: |
Trạng thái nguồn |
Ethernet (Trên mỗi cổng): |
|
|
Liên kết/Hoạt động |
||||
|
Sợi quang |
: |
|||
|
Cổng Gigabit SFP: F9~F10 |
Kích thước (RxDxC): |
|||
|
149x |
114 |
|||
|
x |
50 0.55Trọng lượng: 0.55Kg Vỏ: |
|||
|
Nhôm |
VỏTùy chọn gắn:Gắn DIN-Rail |
|||
|
Tính năng phần mềm |
Giao thức dự phòng Hỗ trợ STP/RSTP/MSTP/ERPSv2, Liên kết tổng hợp |
|||
|
Hỗ trợ Multicast |
Hỗ trợ IGMP Snooping V1/V2/V3 |
|||
|
, |
||||
|
hỗ trợ GMRP, GVMP,802.1Q |
VLAN |
|||
|
Hỗ trợ IEEE 802.1Q 4K VLAN |
,Phê duyệt theo quy địnhQuản lý thời gian |
|||
|
SNTP |
QOSPhê duyệt theo quy địnhGiới hạn tốc độ dựa trên luồng |
|||
|
Lọc gói dựa trên luồng |
8*Hàng đợi đầu ra của mỗi cổng ánh xạ ưu tiên 802.1p/DSCP |
|||
|
Diff-Serv QoS, Đánh dấu/Ghi chú ưu tiên |
Thuật toán lập lịch hàng đợi (SP, WRR, SP+WRR) ACL |
|||
|
Bảo trì chẩn đoán |
Hỗ trợ phản chiếu cổng, Syslog, Ping Chức năng quản lý |
|||
|
Hỗ trợ đầu ra báo động rơ le 1 chiều, RMON, TRAP |
Bảo mật |
|||
|
Bảo vệ bão quảng bá, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
Hỗ trợ DHCP Snooping, Tùy chọn 82 |
|||
|
, |
truy cập bảo mật 802.1X, |
|||
|
Hỗ trợ quản lý phân cấp người dùng, danh sách kiểm soát truy cập ACL, |
Hỗ trợ DDOS ,Phê duyệt theo quy địnhTính năng Lớp 2+ nâng cao |
|||
|
EN55022:2010+AC: 2011, Loại A |
EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 |
|||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (Surge) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
|
Thông tin đặt hàng |
||||
|
Mô hình |
||||
|
Mô tả |
||||
|
ETH-IMC |
||||
|
2 |
||||
08M
|
Bộ chuyển mạch Ethernet được quản lý L2+ 8 cổng 10/100/1000T |
+ |
|
2Tùy chọn gắnTùy chọn SFP |
► Tùy chọn SFP. Vui lòng chọn SFP của bạn trên Trang Tùy chọn SFP của chúng tôi ► Mô-đun SFP phải được mua riêng.Tùy chọn gắn► Giá đỡ DIN-Rail mặc định được cài đặt |
|
Tùy chọn nguồn |
► Nguồn DIN-Rail. Dây hở cho Khối đầu cuối. |
|
► Nguồn phải được mua riêng. |
|
|

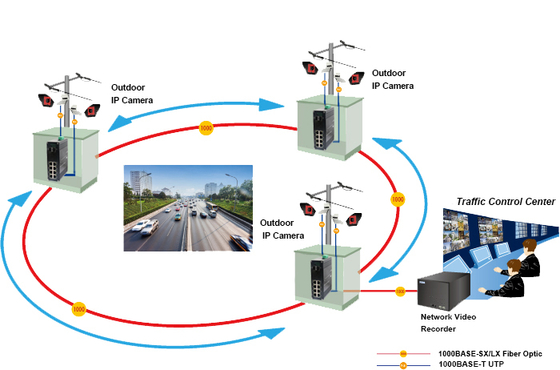

Ứng dụng |
|
|
|
|
|
|
