Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Giao diện sợi quang: | Đơn giản LC | Khoảng cách truyền: | 550m-20Km |
|---|---|---|---|
| bước sóng: | 1310nm/1550nm | Nhiệt độ hoạt động: | -20℃～+70℃ |
| Kích thước (WxDxH): | 19 inch 1U (483 x 220 x 44,45mm ) | Trọng lượng: | 7kg/cặp |
| Làm nổi bật: | CWDM Uncompressed Extender,3G-SDI trên Single Fiber Extender,SDI được gắn trên giá đỡ qua bộ mở rộng sợi |
||

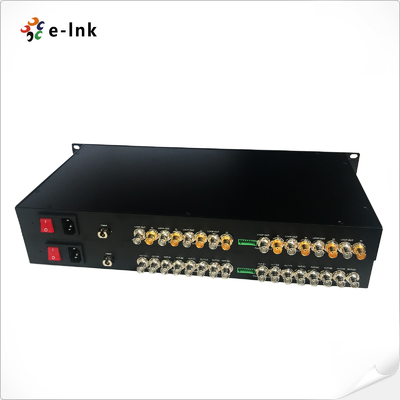

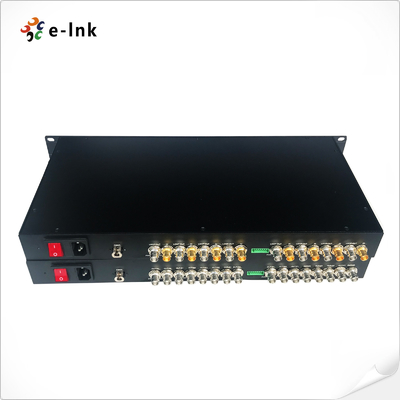

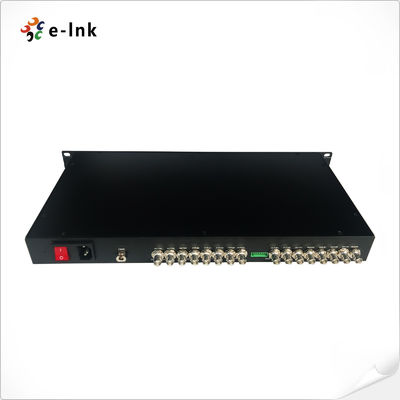

1U Rack-Mountable 8-Channel SD/HD/3G-SDI trên Single Fiber CWDM Uncompressed Extender
DVI Fiber ExtenderƯu điểm
¢ Truyền hình video SD/HD/3G-SDI 8 kênh qua sợi quang
¢ Tự động cân bằng cáp để đảm bảo tính toàn vẹn của tín hiệu
️ Tự động quay lại 270Mbit/s - 1.48Gbit/s - 3Gbit/s
️ Tương thích trực tiếp với các hệ thống camera 3G-SDI và hỗ trợ giao thức dữ liệu RS-485 ngược
Khả năng truyền tải dài ít nhất 10 km (6,2 dặm), lên đến 120 km
️ Lưu lượng điện cho các thiết bị đầu cuối cho các ứng dụng công nghiệp
Hỗ trợ trao đổi nóng và cắm nóng
¢ Chuyển tải cấp độ phát sóng hoàn toàn kỹ thuật số không nén;
- Phạm vi động siêu quang và không cần điều chỉnh trước khi sử dụng;
- kỹ thuật WDM/CWDM/DWDM sợi quang;
️ Chỉ báo tình trạng LED thời gian thực để khắc phục sự cố và giám sát
️ Phạm vi nhiệt độ cực rộng, thích nghi với nhiều môi trường khác nhau;
DVI Fiber Extender Chỉ số kỹ thuật
| Video | |
| Giao diện video | BNC |
| Khống chế đầu vào/bước ra video | 75Ω |
| Điện áp đầu vào / đầu ra video | Thông thường:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Tỷ lệ bit video | Tối đa 3,2Gb/s |
| Lợi nhuận chênh lệch (10%~90% APL) | < 1% |
| Hỗ trợ định dạng SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Tiêu chuẩn SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Chế bản đồ ((3G-SDI) | |
| SMPTE424M 3Gb / s giao diện hàng loạt ((3G-SDI) | |
| Dữ liệu | |
| Giao diện vật lý | Máy trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | RS485 ngược |
| Hỗ trợ tần số/Tỷ lệ | Tối đa 57600bps cho RS485 |
| BER | < 10 ¢9 |
| Máy điện | |
| Bộ điều hợp điện | AC 110 ~ 220V |
| Tiêu thụ năng lượng | < 15W |
| Chỉ số LED | |
| SDI A/B/C/D/E/F/G/H | SDI video |
| PWR | Cung cấp điện |
| Máy móc | |
| Kích thước (LxWxH) | 19 inch 1U (483 x 220 x 44.45mm) |
| Trọng lượng | 7kg/cặp |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn | Rackmount |
| MTBF | ≥100000 giờ |
Bộ chuyển đổi phương tiện truyền thông Ethernet công nghiệpTổng quan

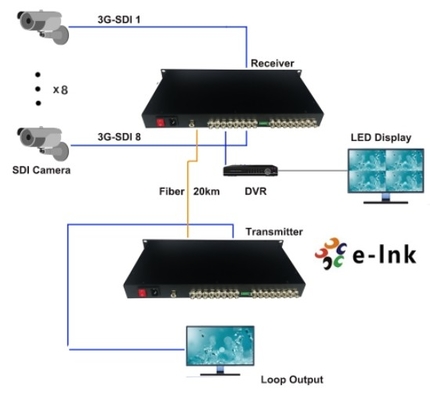

Dòng LNK-SDI-8V hỗ trợ tín hiệu video định dạng cao tiêu chuẩn SD / HD / 3G-SDI 8 kênh được truyền qua cáp quang sợi duy nhất và theo dõi tín hiệu tại địa phương qua đầu ra vòng lặp SD / HD / 3G-SDI.E-link 3G-SDI Video over Fiber Converters bao gồm một máy phát và một máy thu cho tín hiệu 3G-SDI 1080P. E-link SD / HD / 3G-SDI Fiber Converters có thể đồng thời truyền 8-Ch SD / HD / 3G - SDI Video, 1-Ch Reverse RS-485 dữ liệu, tín hiệu thông qua một sợi quang duy nhất.Chất lượng video đạt tiêu chuẩn phát sóng, chất lượng âm thanh lên đến mức CD hỗ trợ định dạng truyền thông dữ liệu RS-485 ngược.
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-SDI-8V | 19 " 1U 8-Ch HD-SDI Video với Loop-out, 20km, SM, LC, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video với Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI Video với Loop-out + 1-Ch Forward Audio, 20km, SM, LC, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
| LNK-3GSDI-8V | 19 " 1U 8-Ch 3G-SDI 1080P Video với Loop-out, 20km, SM, LC, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video với Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P Video với Loop-out + 1-Ch Forward Audio, 20km, SM, LC, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
