Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Giao diện sợi quang: | Đơn giản LC | Khoảng cách truyền: | 20km |
|---|---|---|---|
| bước sóng: | 1310nm/1490nm//1550nm | Nhiệt độ hoạt động: | -20℃～+70℃ |
| Kích thước (WxDxH): | 85x70x30mm | Trọng lượng: | 1.1kg/cặp |
| Làm nổi bật: | 1Ch 100M Ethernet Fiber Extender,1Ch BIDI RS422 Fiber Extender |
||
1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syncqua Fiber Extender
SDI Fiber ExtenderƯu điểm
1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syn trên một sợi
Khớp với HD-SDI, SD-SDI, DVB-AST
Phạm vi băng thông từ 19,4Mb/s đến 2,97Gb/s
SMPTE 424M (2.97Gb / s) Khôi phục đồng hồ
Hỗ trợ tất cả các tiêu chuẩn phổ biến cho giao thông video kỹ thuật số như SMPTE 424M, SMPTE 292M, và SMPTE 259M, SMPTE 297M hoạt động tại 3G-SDI, HD-SDI, SD-SDI, ASI tương ứng
Hệ thống CWDM tích hợp, module SFP cho mỗi đường
Hỗ trợ cân bằng cáp tự động dựa trên tốc độ dữ liệu được phát hiện
Các chỉ số trạng thái LED giám sát các thông số quan trọng
SDI Fiber Extender Chỉ số kỹ thuật
| Video 3G-SDI | |
| Giao diện video | BNC |
| Khống chế đầu vào/bước ra video | 75Ω |
| Điện áp đầu vào / đầu ra video | Thông thường:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Tỷ lệ bit video | Tối đa 3,2Gb/s |
| Lợi nhuận chênh lệch (10%~90% APL) | < 1% |
| Tiêu chuẩn SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Chế bản đồ ((3G-SDI) | |
| SMPTE424M 3Gb / s giao diện hàng loạt ((3G-SDI) | |
| Nhập video | 1Ch SDI IN + 1Ch SDI OUT trên TX |
| Khả năng phát video | 1Ch SDI IN + 1Ch SDI OUT trên RX |
| Aâm thanh | |
| Giao diện âm thanh | 3.5mm Jack |
| Định dạng âm thanh | @48KHz |
| Đầu vào âm thanh | 1Ch Audio IN hoặc 1Ch Mic + 1Ch Audio OUT trên TX |
| Khả năng phát âm | 1Ch Audio IN hoặc 1Ch Mic + 1Ch Audio OUT trên RX |
| Dữ liệu hàng loạt RS422/485 | |
| Giao diện vật lý | Máy trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | RS422/RS485 Hai hướng |
| Hỗ trợ tần số/Tỷ lệ |
Tối đa 115200bps cho RS422 Tối đa 115200bps cho RS485 |
| BER | < 10 ¢ 9 |
| Tđồng minh | |
| Giao diện Tally | Máy trục vít tiêu chuẩn công nghiệp |
| Loại tải LED | Có thể điều khiển chỉ số LED trực tiếp |
| Nhập số | Tally-2+; Tally-2 - |
| Sản lượng đếm | Tally-1+; Tally-1 - |
| Ethernet | |
| Giao diện | 1 x 10/100BASE-TX RJ45 |
| Chế độ hoạt động | Tự động thương lượng theo mặc định |
| Analog Tri-level Sync | |
| Giao diện đồng bộ | 75Ω BNC |
| Sync | Black burst analog / SDTV hai cấp / HDTV ba cấp |
| Tín hiệu | Đồng bộ ba cấp analog SMPTE ST 274, ST 276 |
| Lợi nhuận mất mát | 46.5 dB đến 10 MHz |
| Nhập | 1Ch Sync IN + 1Ch Sync OUT trên TX |
| Sản lượng | 1Ch Sync IN + 1Ch Sync OUT trên RX |
| Máy điện | |
| Điện vào | DC12V 1A |
| Tiêu thụ năng lượng | < 6W |
| Máy móc | |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn | Ứng dụng gắn tường hoặc máy tính để bàn |
Bộ chuyển đổi phương tiện truyền thông Ethernet công nghiệpTổng quan

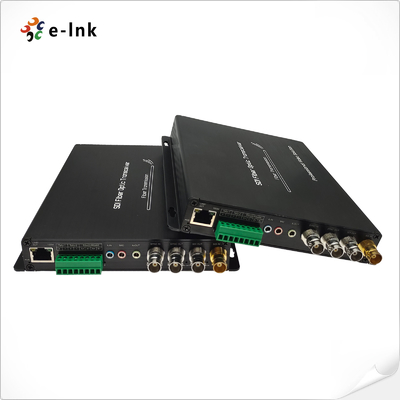

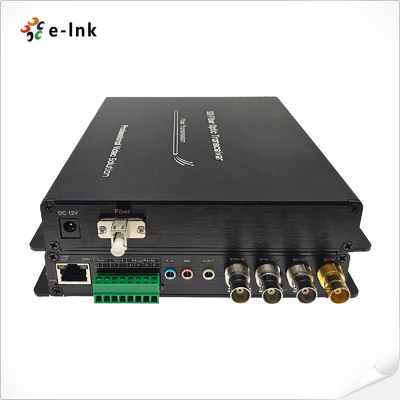

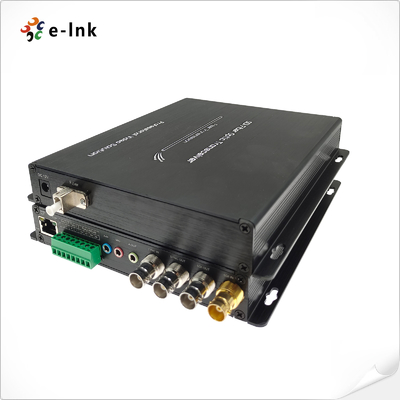

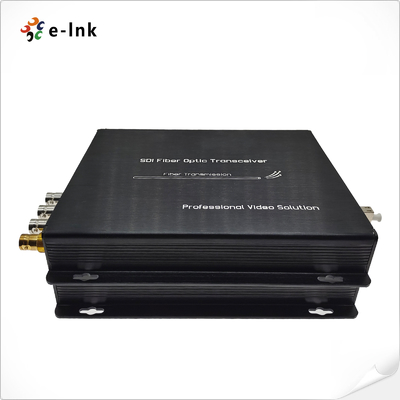

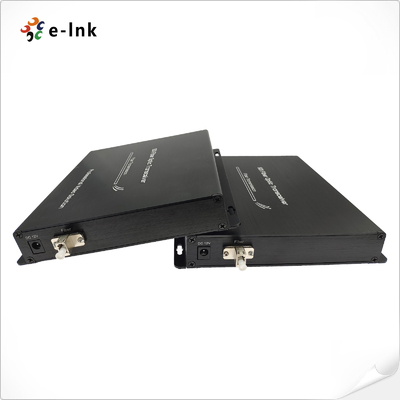

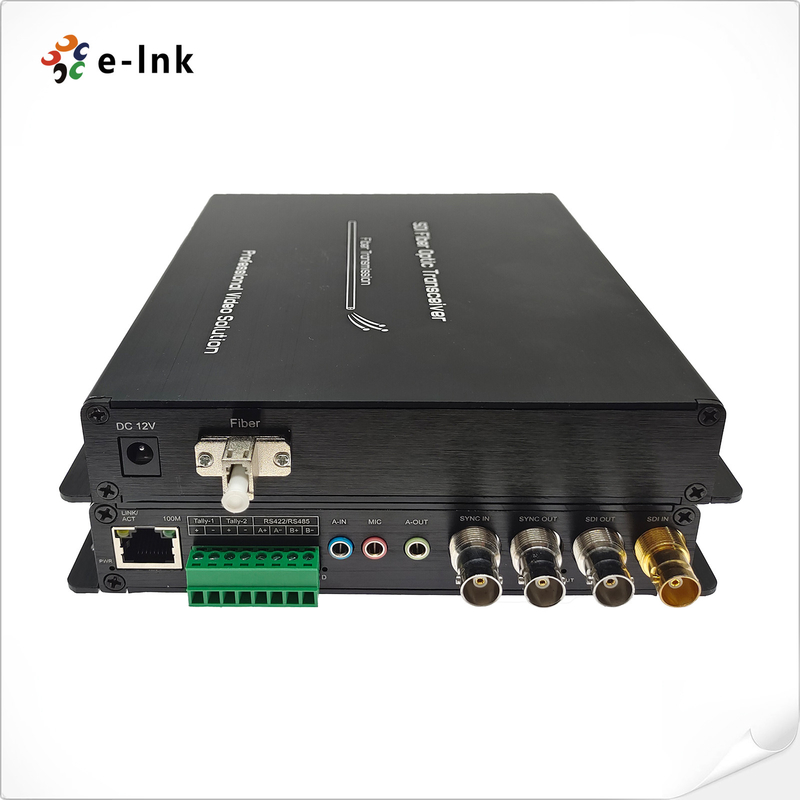

E-link LNK-3G2V2BA2D1E1T1S 3G-SDI fiber extender cung cấp truyền 1Ch BIDI 3G-SDI Video, 2Ch Backward Analog Audio, 1Ch BIDI RS422, 1Ch 100M Ethernet,1Ch ngược số và 1Ch ngược đồng bộ ba cấp trên Fiber Converter, bao gồm 1 máy phát và 1 máy thu, được sử dụng bởi các cặp trên các cáp quang chế độ đơn.Bộ chuyển đổi sợi quang 3G-SDI này cho phép hiệu suất quang học cao và xử lý video HD tuyệt vời trong thời gian thực. Giao diện IP có thể tăng đáng kể khả năng mở rộng và tương thích với tất cả các hệ thống mạng cao cấp hiện đại.
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync trên Fiber Converter, SMF, LC, 20KM,bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
