Thông tin chi tiết sản phẩm:
Thanh toán:
|
Giao diện sợi quang: | Đơn giản LC | Khoảng cách truyền: | 20km |
---|---|---|---|
bước sóng: | 1310nm/1550nm | Nhiệt độ hoạt động: | -20℃~+70℃ |
Kích thước (WxDxH): | 483 x 270 x 45mm (19inch 1U) | Trọng lượng: | 8kg/cặp |
Làm nổi bật: | 3G-SDI qua Fiber Extender,8Ch 3G-SDI qua Fiber Extender,10G Ethernet qua Fiber Extender |

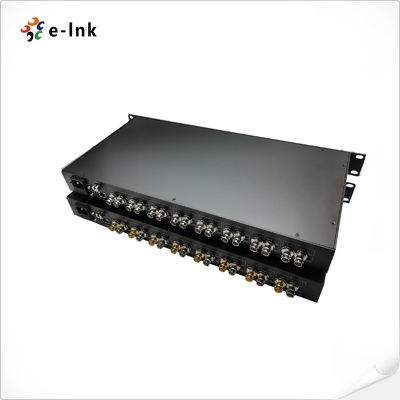

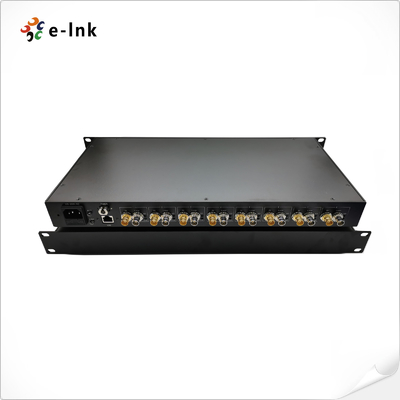

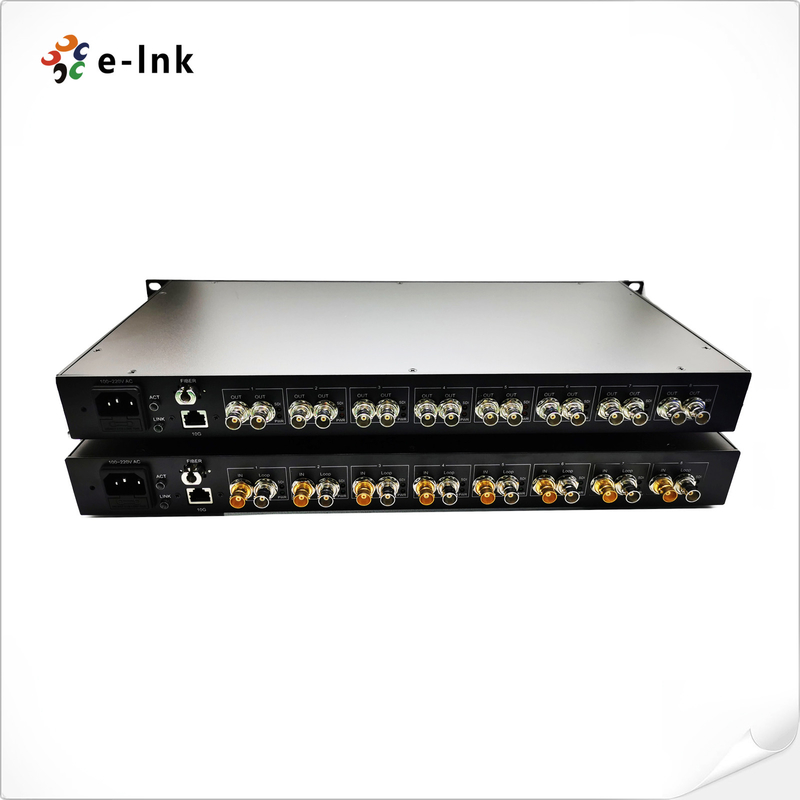

8Ch 3G-SDI + 1Ch 10G Ethernet qua Fiber Extender
SDI Fiber ExtenderƯu điểm
8Ch 3G-SDI/ASI video với âm thanh nhúng và 10G Ethernet qua một sợi
Khớp với HD-SDI, SD-SDI, DVB-AST
Phạm vi băng thông từ 19,4Mb/s đến 2,97Gb/s
SMPTE 424M (2.97Gb / s) Khôi phục đồng hồ
Hỗ trợ tất cả các tiêu chuẩn phổ biến cho giao thông video kỹ thuật số như SMPTE 424M, SMPTE 292M, và SMPTE 259M, SMPTE 297M hoạt động tại 3G-SDI, HD-SDI, SD-SDI, ASI tương ứng
Hệ thống CWDM tích hợp, module SFP cho mỗi đường
Hỗ trợ cân bằng cáp tự động dựa trên tốc độ dữ liệu được phát hiện
Các chỉ số trạng thái LED giám sát các thông số quan trọng
SDI Fiber Extender Chỉ số kỹ thuật
Giao diện sợi quang | |
Giao diện sợi | Simplex LC |
Khoảng cách truyền | 20km |
Độ dài sóng | 1310nm/1550nm |
Video | |
Giao diện video | BNC |
Khống chế đầu vào/bước ra video | 75Ω |
Điện áp đầu vào / đầu ra video | Thông thường:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
Tỷ lệ bit video | Tối đa 3,2Gb/s |
Lợi nhuận chênh lệch (10%~90% APL) | < 1% |
Tiêu chuẩn SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
SMPTE425M3Gb/s Chế bản đồ ((3G-SDI) | |
SMPTE424M 3Gb / s giao diện hàng loạt ((3G-SDI) | |
Nhập video | Kênh 8 với Loop Out trên TX |
Khả năng phát video | 8 kênh với Loop Out trên RX |
Ethernet | |
Tiêu chuẩn |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ae 10Gbps Ethernet IEEE 802.3x kiểm soát dòng chảy đầy đủ |
Giao diện | 1 x 10G/5G/2.5G/1G/100BASE-T RJ45 |
Chế độ hoạt động | Tự động thương lượng theo mặc định |
Máy điện | |
Điện vào | 100VAC đến 220VAC |
Tiêu thụ năng lượng | < 12W |
Chỉ số LED | |
PWR | Cung cấp điện |
SDI 1 ~ 8 | Dấu hiệu 3G-SDI |
ACT | Tín hiệu Ethernet RJ45 |
Liên kết | Tình trạng liên kết |
Máy móc | |
Kích thước (LxWxH) | 483 x 270 x 45mm (19 inch 1U) |
Trọng lượng | 8kg/cặp |
Lớp vỏ | Vỏ kim loại |
Tùy chọn gắn | Đèn trên kệ |
Bộ chuyển đổi phương tiện truyền thông Ethernet công nghiệpTổng quan

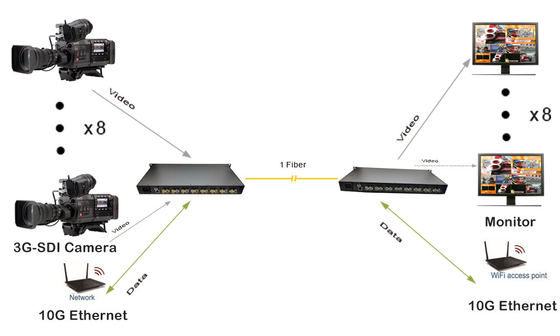

E-link LNK-3G8V10GE 3G-SDI & Ethernet fiber extender cung cấp truyền một kênh 3G-SDI với các kênh IP 10G Ethernet qua cáp quang chế độ duy nhất.Bộ chuyển đổi SDI và IP thành sợi quang này cho phép hiệu suất quang học cao và xử lý video HD tuyệt vời trong thời gian thực. Giao diện IP có thể tăng đáng kể khả năng mở rộng và tương thích với tất cả các hệ thống mạng cao cấp hiện đại.
Vì tín hiệu quang không bị ảnh hưởng bởi tiếng ồn điện từ, LNK-3G8V10GE làm cho hệ thống của bạn đáng tin cậy và an toàn hơn.Nó là một giải pháp tốt cho bất kỳ hệ thống giám sát HD hoặc ứng dụng phát sóng trực tiếpTất cả mọi thứ được xem xét,LNK-3G8V10GE đẩy giới hạn của CCTV hoặc hệ thống phát sóng đồng trục thông thường lên một cấp độ hoàn toàn mới và cho phép bạn mở rộng khoảng cách truyền tới 20km (tùy chọn 40/60/80km).
Thông tin đặt hàng
Mô hình | Mô tả |
LNK-3G8V10GE | 8Ch 3G-SDI Fiber Converter với 10G Ethernet và vòng lặp ra, SMF, LC Fiber Connector 20KM, bao gồm cả máy phát và máy thu, được sử dụng bằng cặp |
Người liên hệ: Sophia Zhang
Tel: 166 7542 9687
Fax: 86-755-8312-8674
