Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Số phần: | LNK-CWDM-SFP3G-XX40 | Yếu tố hình thức: | Bộ thu phát SFP video |
|---|---|---|---|
| Tốc độ dữ liệu: | 3Gb/giây | bước sóng: | 1270~1610NM |
| tối đa. Khoảng cách: | 40 km | Nhiệt độ hoạt động: | 0°C đến 70°C (32°F đến 158°F) |

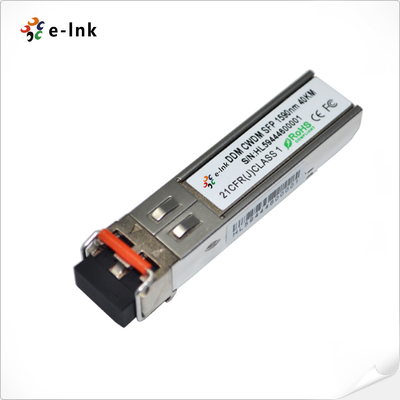

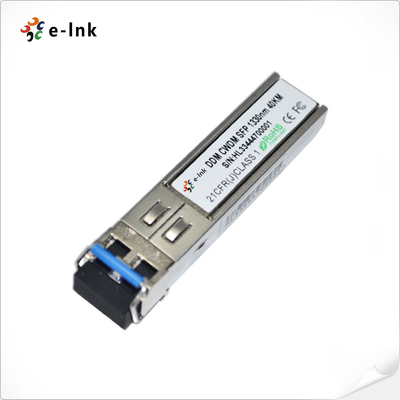

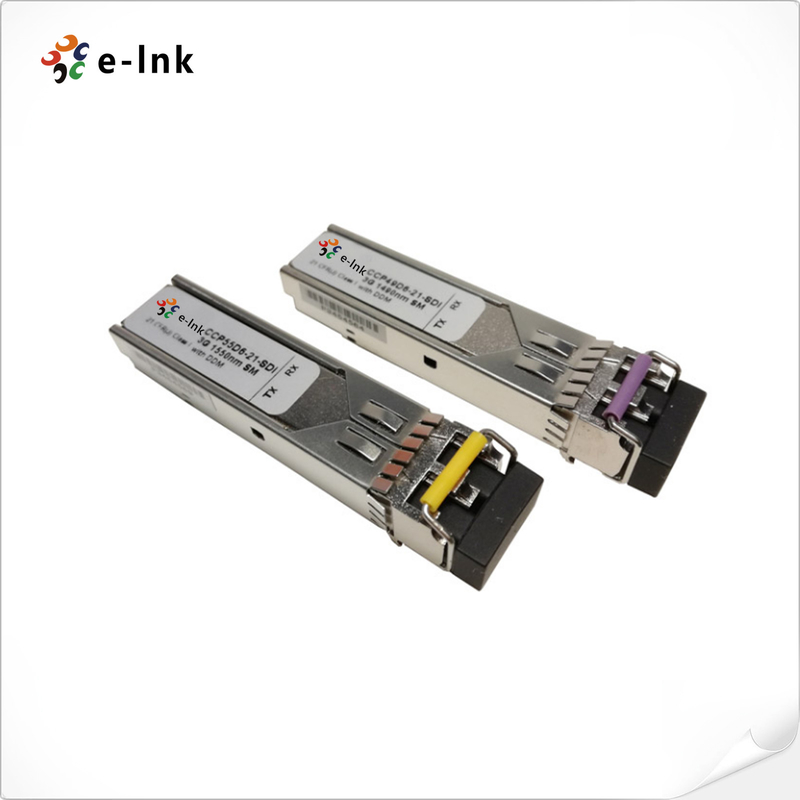

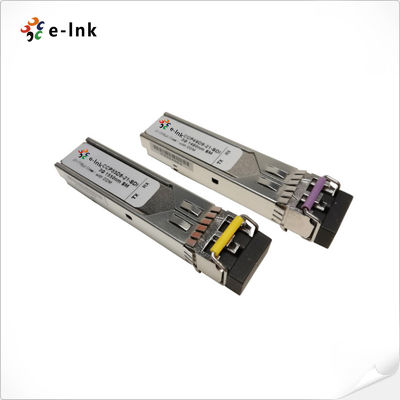

3G-SDI CWDM 1270~1610nm 40km Digital Video SFP Optical Transceiver (MSA)
SDI Video SFP Module Ưu điểm
Các tính năng tương thích với SMPTE 297-2006
Tốc độ từ 50 Mbps đến 2,97 Gbps
Hỗ trợ các mẫu bệnh lý video cho SD-SDI, HD-SDI và 3G-SDI
Đài phát DFB CWDM 18 bước sóng
Dấu chân SFP cắm nóng
️ Phù hợp với SFP MSA
Các chức năng chẩn đoán số có sẵn thông qua giao diện I2C
️ Điện +3,3V đơn
️ Tiêu thụ năng lượng thấp
¢ Ohs phù hợp và không có chì
SDI Video SFP Module Chỉ số kỹ thuật
| Tiêu chuẩn: | INF-8074i SFP (Chủ yếu hình thức nhỏ Plug gable) Máy phát |
| SFF-8472 Giao diện giám sát chẩn đoán cho máy thu | |
| SMPTE 259M-2008 SDTV Digital Signal/Data Serial Digital Interface (SD-SDI) | |
| SMPTE 292M-2008 1.5 Gbps Signal/Data Serial Interface (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps Serial Digital Interface | |
| SMPTE 424M-2006 3Gbps Signal/Data Serial Interface (3G-SDI) | |
| Loại sợi | SMF |
| Tối đa. | 40 km |
| Các thành phần quang học | DFB/PIN |
| Năng lượng máy phát | -2 ~ 3 dBm |
| Tỷ lệ tuyệt chủng | > 6 dB |
| Độ nhạy của máy thu | < -20 dBm |
| Nạp quá tải máy thu | >-3 dBm |
| Bộ kết nối | Duplex LC |
| Giám sát chẩn đoán kỹ thuật số (DDM) | Hỗ trợ theo mặc định |
| Trọng lượng | 0.025kg |
| Nhiệt độ hoạt động | 0 °C đến 70 °C (32 °F đến 158 °F) |
| Nhiệt độ lưu trữ | -40°C đến 85°C (-40°F đến 185°F) |

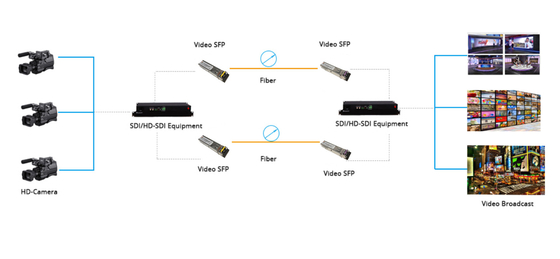

| Ứng dụng | SMPTE 424M (2.97Gb/s) |
| SMPTE 292M (1.485Gb/s) | |
| SMPTE 259M (270/360Mb/s) | |
| Bộ chuyển đổi sợi 3G-SDI/HD-SDI/SD-SDI | |
| Các bộ định tuyến video kỹ thuật số mật độ cao và chuyển mạch | |
| Máy ảnh phát sóng, Máy ảnh HD hoặc Hệ thống giám sát | |
| MTBF | > 200.000 giờ |
Bộ chuyển đổi phương tiện truyền thông Ethernet công nghiệpTổng quan

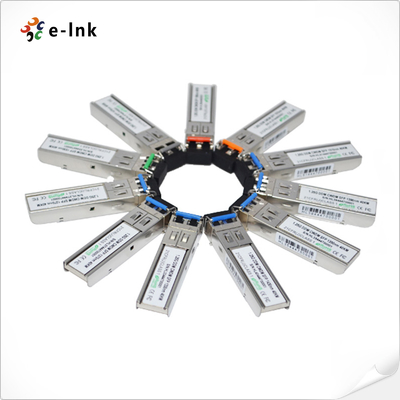

E-link LNK-CWDM-SFP3G-XX40 là các mô-đun thu quang quang học 3G-SDI CWDM hiệu suất cao, chi phí hiệu quả cho ứng dụng truyền hình tầm xa qua sợi chế độ duy nhất (SMF).Nó cung cấp tốc độ dữ liệu từ 50Mbps đến 2.97Gbps và được thiết kế đặc biệt cho hiệu suất mạnh mẽ trong sự hiện diện của các mẫu bệnh lý SDI cho tỷ lệ hàng loạt SMPTE 259M, SMPTE 344M, SMPTE 292M và SMPTE 424M.Nó cung cấp khoảng cách truyền tối đa 40km trên sợi một chế độ ở 3Gbps tín hiệu bệnh lýNó có sẵn cho tất cả 18 kênh CWDM từ bước sóng 1270nm đến 1610nm,điều này giúp khách hàng tăng băng thông của một cơ sở hạ tầng quang video hiện có mà không cần thêm các chuỗi sợi mới. LNK-CWDM-SFP3G-XX40 phù hợp với MSA.
Mô-đun SFP video 3G SDI CWDM này là sản phẩm laser lớp I theo tiêu chuẩn FDA / CDRH và IEC-60825.
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-CWDM-SFP3G-2740 | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1270nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-2940 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1290nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3140 | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1310nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3340 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1330nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3540 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1350nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3740 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1370nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3940 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1390nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4140 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1410nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4340 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1430nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4540 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1450nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4740 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1470nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4940 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1490nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5140 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1510nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5340 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1530nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5540 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1550nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5740 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1570nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5940 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1590nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-6140 | Bộ thu quang video SFP 3Gb/s SDI CWDM, 1610nm, 40km, LC, DDMI, MSA |
