Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Bộ chuyển đổi SDI sang sợi quang | Sức mạnh: | 12VDC |
|---|---|---|---|
| Tiêu thụ năng lượng: | 6 W (Tối đa) | Cấu trúc: | 117 x 80 x 24 (mm) |
| Giao diện sợi quang: | Đơn giản LC | Nhiệt độ hoạt động: | -10℃～70℃ |
2G-SDI chuyển đổi sợi với Gigabit Ethernet và 2Ch ngược RS485
Tổng quan

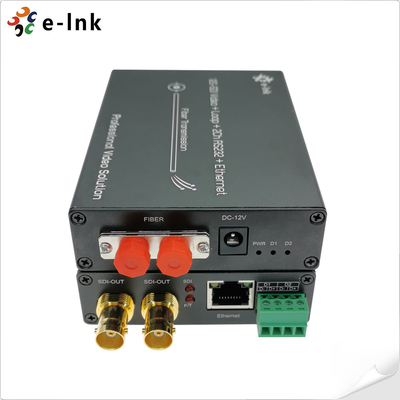

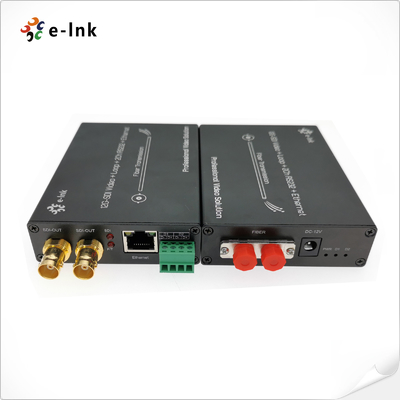

Bộ chuyển đổi sợi SDI LNK-12GSDI-1V2R1GE Series 12G
Bộ chuyển đổi sợi quang hiệu suất cao này hỗ trợ:
- 1 kênh video 12G-SDI (với âm thanh nhúng)
- 1 kênh Gigabit Ethernet
- 2 kênh dữ liệu RS485 hai chiều
Tất cả các tín hiệu được truyền qua một cáp sợi quang duy nhất, với giám sát địa phương thông qua đầu ra vòng lặp 12G.
Bộ chuyển đổi video qua sợi E-link 12G bao gồm một máy phát và một máy thu, tương thích
với định dạng video độ phân giải cao, bao gồm:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Lý tưởng cho phát sóng chuyên nghiệp, sản xuất trực tiếp và truyền hình chất lượng cao qua khoảng cách dài.
Đặc điểm
Mỗi kênh SDI bao gồm âm thanh 8 kênh nhúng
Khóa Reclocker tích hợp với SMPTE Tỷ lệ 11,88Gbps, 5,94Gbps, 2,97Gbps, 1,485Gbps hoặc
Phân bằng-1,001 Subrates và 270 Mbps
Hỗ trợ ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) và ST-259))) SD
Hỗ trợ Ethernet 1Ch 10/100/1000M
Công nghệ WDM/CWDM/DWDM sợi quang;
Hỗ trợ 4K*2K ((3840*2160@60Hz),1080P,1080I,720P.

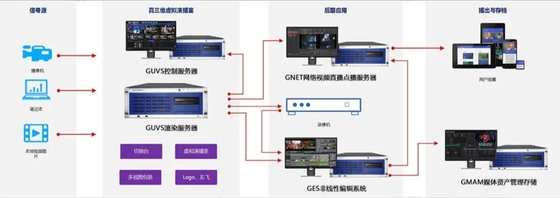

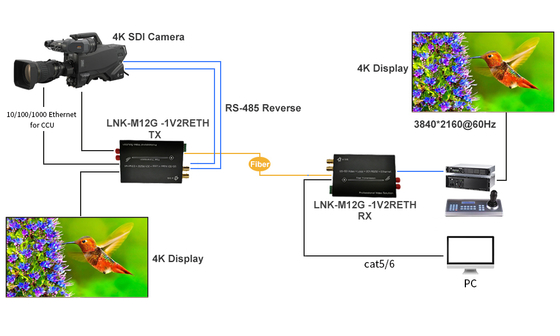

Ứng dụng
Chỉ số kỹ thuật
| Định dạng | Hỗ trợ ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) Và ST-259 ((SD) |
| Tương thích | Tương thích với DVB-ASI và AES10 (MADI) |
| Nhập | 1 x 12G-SDI trên BNC |
| Sản lượng | 2 x sợi quang FC |
| 1 x 12G-SDI loop-out trên BNC | |
| Phân giải được hỗ trợ | HDTV 4K*2K, 1080P, 1080I, 720P |
| Phạm vi độ phân giải | 3840*2160@60Hz |
| Thông số kỹ thuật cáp đầu vào | ≤ 70m@12G SDI Belden 1694A |
| Thông số kỹ thuật của cáp đầu ra | ≤ 60m@12G SDI Belden 1694A |
| Ethernet | 10/100/1000Mbps |
| Loại dữ liệu | 2Ch ngược RS485 |
| Phạm vi truyền quang | 270MHz12GHz |
| Sức mạnh | 12 VDC |
| Tiêu thụ năng lượng | 6W (tối đa) |
| Kích thước (LxWxH) | 117 x 80 x 24 (mm) |
| Nhiệt độ hoạt động | -10°C~70°C |
| Nhiệt độ lưu trữ | -40°C/85°C |
Panel
Kết nối RS485
| Đinh | - | + |
| RS485 | D- | D+ |
