Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nhập: | 1x12G-SDI trên BNC | Độ phân giải được hỗ trợ: | HDTV 4K*2K, 1080P, 1080I, 720P |
|---|---|---|---|
| phạm vi độ phân giải: | 3840*2160@60Hz | Loại dữ liệu: | RS485 lạc hậu |
| Sức mạnh: | 5-15 VDC | Kích thước (LxWxH): | 80 x 40 x 20 (mm) |
| Nhiệt độ hoạt động: | -40°C/85°C |
Tổng quan

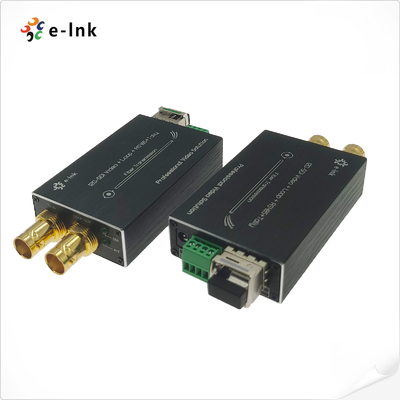

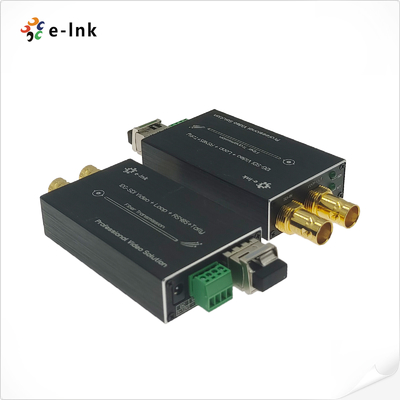

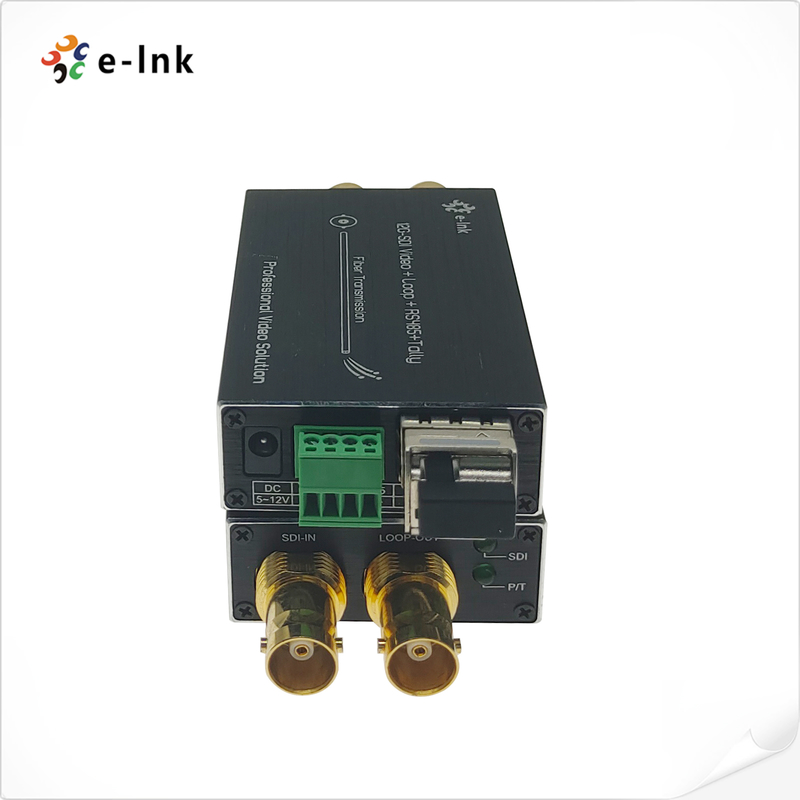

LNK-M12G-1V1T1D Series Mini 12G-SDI Fiber Optic Converter
Bộ chuyển đổi sợi nhỏ gọn này hỗ trợ:
- 1 kênh 12G-SDI video ((với âm thanh nhúng)
- 1 kênh tín hiệu Tally (đối với điều khiển camera / intercom)
- 1 kênh dữ liệu RS485 hai chiều
Tất cả các tín hiệu được truyền qua một cáp sợi quang duy nhất, với giám sát thời gian thực thông qua một vòng lặp 12G
đầu ra.
Bộ chuyển đổi video qua sợi E-link 12G bao gồm một máy phát và một máy thu, tương thích
với định dạng video độ phân giải cao, bao gồm:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Được thiết kế cho phát sóng, sản xuất trực tiếp, và các hệ thống AV chuyên nghiệp, bộ chuyển đổi mini này đảm bảo
truyền tín hiệu đường dài đáng tin cậy với độ trễ thấp.
Đặc điểm
Hỗ trợ ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) và ST-259))) SD
Tương thích trực tiếp với hệ thống camera 12G/6G/3G-SDI
Khóa Reclocker tích hợp với SMPTE Tỷ lệ 11,88Gbps, 5,94Gbps, 2,97Gbps, 1,485Gbps hoặc
Phân bằng-1,001 Subrates và 270 Mbps
kỹ thuật WDM/CWDM/DWDM bằng sợi quang;
Hỗ trợ 4K*2K ((3840*2160@60Hz),1080P,1080I,720P.
Hỗ trợ Tally và Backward RS485
Hỗ trợ hot swapping và hot plugging

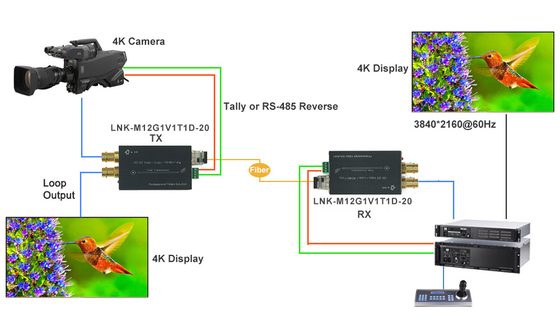

Ứng dụng
Chỉ số kỹ thuật
| Định dạng | Hỗ trợ ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) Và ST-259 ((SD) |
| Tương thích | Tương thích với DVB-ASI và AES10 (MADI) |
| Nhập | 1 x 12G-SDI trên BNC |
| Sản lượng | 1 x sợi quang LC |
| 1 x 12G-SDI loop-out trên BNC | |
| Phân giải được hỗ trợ | HDTV 4K*2K, 1080P, 1080I, 720P |
| Phạm vi độ phân giải | 3840*2160@60Hz |
| Thông số kỹ thuật cáp đầu vào | ≤ 70m@12G SDI Belden 1694A |
| Thông số kỹ thuật của cáp đầu ra | ≤ 70m@12G SDI Belden 1694A |
| Loại dữ liệu | Số liệu ngược lại |
| Loại dữ liệu | RS485 ngược |
| Phạm vi truyền quang | 270MHz12GHz |
| Sức mạnh | 5-15 VDC |
| Tiêu thụ năng lượng | 2 W (tối đa) |
| Kích thước (LxWxH) | 80 x 40 x 20 (mm) |
| Nhiệt độ lưu trữ | -40°C ∼80°C |
| Nhiệt độ hoạt động | -40°C/85°C |
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-M12G-1V1T1D-20 | Chuyển đổi sợi mini 12G-SDI với Tally, Reverse RS485 và vòng lặp, SMF, LC Fiber Connector 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
