Thông tin chi tiết sản phẩm:
Thanh toán:
|
Trọng lượng: | 1.2kg | Kích thước (WxDxH): | 155mm x 115mm x 85mm (w x d x h) |
---|---|---|---|
Đầu vào nguồn: | DC 48-57V, công suất dự phòng (khối đầu cuối 6 chân) | Nhiệt độ hoạt động: | -40℃~80℃ |
Chế độ cài đặt: | Gắn ray DIN | Fiber: | Gigabit SFP Port: F17~F20 |
ngân sách POE: | Ngân sách PoE lên tới 480 watt | Loại dữ liệu: | 1Ch RS485 hai hướng |
► Tùy chọn SFP. Vui lòng chọn SFP của bạn trên Trang Tùy chọn SFP của chúng tôi
Tổng quan

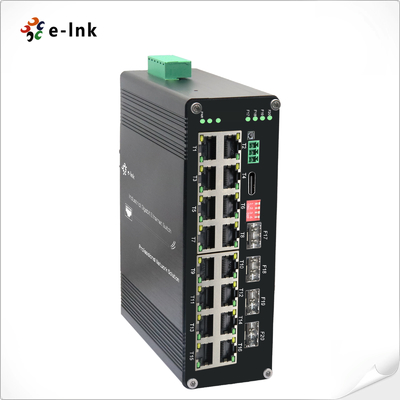

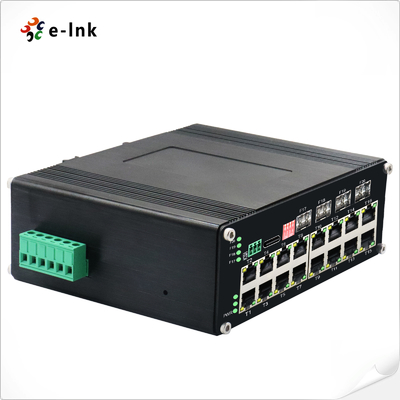

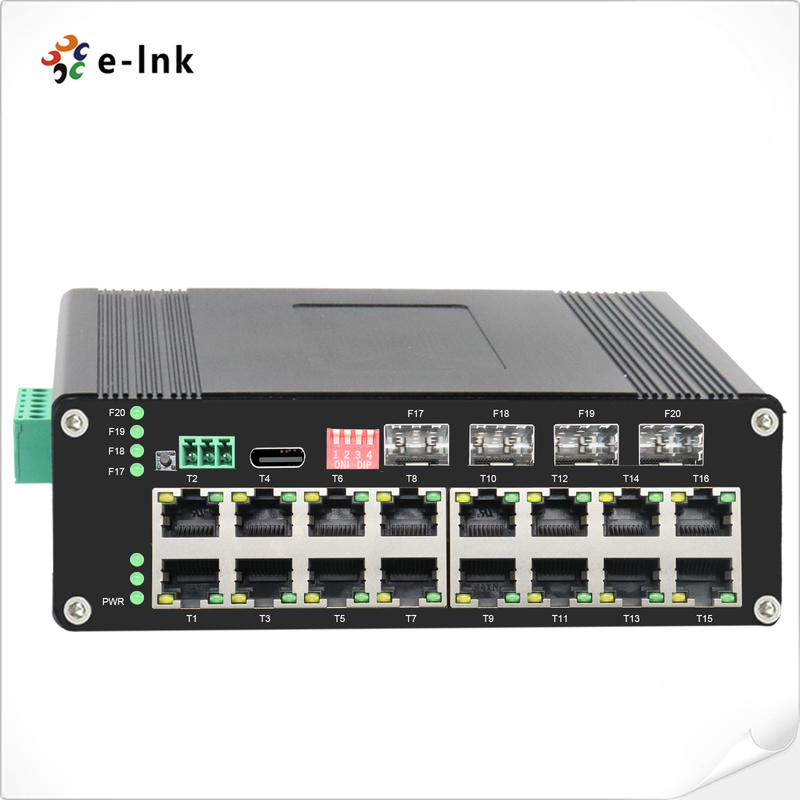

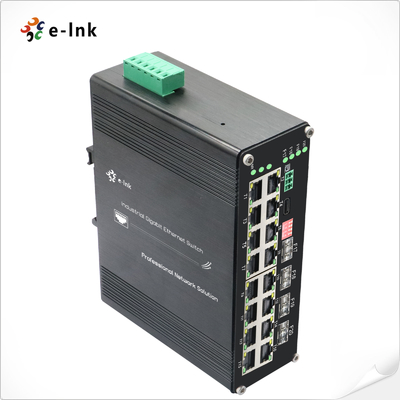

Thiết bị này là Bộ Chuyển Mạch Ethernet L2+ Quản Lý Chịu Nhiệt được trang bị 16 cổng Gigabit RJ45 (10/100/1000Base-T) hỗ trợ IEEE 802.3at PoE+ và 4 cổng uplink Gigabit SFP (1000Base-X) để kết nối cáp quang. Các cổng RJ45 có chế độ full/half duplex và tự động MDI/MDI-X, trong khi các khe cắm SFP hỗ trợ sợi quang đơn mode hoặc đa mode, cung cấp các tùy chọn triển khai đường dài linh hoạt.
Được thiết kế cho môi trường công nghiệp và đầy thách thức, bộ chuyển mạch PoE được quản lý này cung cấp nguồn và dữ liệu thông qua một cáp duy nhất, do đó làm giảm sự phức tạp trong việc lắp đặt cho camera IP, điểm truy cập không dây và các thiết bị PoE khác trên các địa điểm từ xa. Quản lý L2+ nâng cao của sản phẩm này, bao gồm VLAN, QoS và các tính năng bảo mật, đảm bảo hiệu suất mạng ổn định, hiệu quả và an toàn cho các ứng dụng quan trọng.
Tính năng
► Hỗ trợ 16x10/100/1000Base-T + 4x1000Base-X SFP +
► Cổng RJ45 10/100/1000Mbps hỗ trợ Full/Half-duplex, Tự động thương lượng, Tự động MDI/MDIX
► Tuân thủ IEEE802.3af/at
► Công tắc DIP hỗ trợ VLAN một phím, Quản lý vòng một phím, Đặt lại PoE và Mạng PoE 250m
► Hỗ trợ kết nối cổng USB-C để quản lý dễ dàng, không cần truy cập cổng nối tiếp RS232
► Khung Jumbo 10K Bytes
► IEEE 802.3az Ethernet Tiết kiệm Năng lượng (EEE)
► Vỏ nhôm IP40
► Hỗ trợ lắp đặt DIN-Rail
► Nhiệt độ hoạt động từ -40°C đến 80°C (-40°F đến 176°F)
Chỉ số kỹ thuật
Ethernet | ||||
Tiêu chuẩn: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3p QoS | ||||
IEEE802.1d Spanning Tree | ||||
Tốc độ chuyển tiếp & lọc: | 14.880pps (10Mbps) | |||
148.800pps (100Mbps) | ||||
1.488.000pps (1000Mbps) | ||||
Bộ nhớ đệm gói: | 12M bit | |||
Loại xử lý: | Lưu trữ và Chuyển tiếp | |||
Băng thông backplane | 110Gbps | |||
Độ dài gói tối đa: | Khung Jumbo 10K Bytes | |||
Kích thước bảng địa chỉ: | 8K Địa chỉ MAC | |||
Giao diện | ||||
Đầu nối: | 16 x RJ45 | |||
RS485: | 1 x RS485 (Tùy chọn) | |||
Cổng quang: | 4 x 1000Base-X SFP | |||
USB-C: | 1 x USB-C (để Quản lý) | |||
Giao diện nối tiếp RS485 (Tùy chọn) | ||||
Giao diện vật lý | Thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp | |||
Loại dữ liệu | 1Ch RS485 Hai chiều | |||
Tín hiệu RS-485 | Dữ liệu+, Dữ liệu-, GND | |||
Khoảng cách đường dây cổng nối tiếp (đồng) | 1000 mét | |||
Tốc độ baud | 0 ~ 800kbps | |||
PoE (Nguồn qua Ethernet) | ||||
Tiêu chuẩn: | IEEE 802.3at Power over Ethernet Plus | |||
IEEE 802.3af Power over Ethernet | ||||
Cổng: | RJ45 | |||
Phân bổ chân nguồn | 4/5(+), 7/8(-) | |||
Ngân sách PoE: | Lên đến ngân sách PoE 480 watt | |||
Môi trườngNhiệt độ hoạt động: | ||||
-40°C đến 80°C (-40°F đến 176°F) | Nhiệt độ bảo quản: | |||
-40°C đến 85°C (-40°F đến 185°F) | Độ ẩm tương đối: | |||
5% đến 95% không ngưng tụ | MTBF | |||
> 200.000 giờ | Điện và Cơ khí | |||
Nguồn vào: | ||||

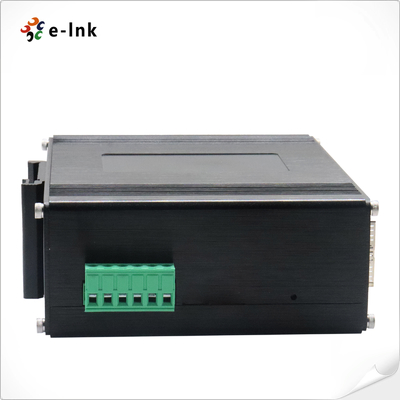

48~57VDC, Nguồn dự phòng (Khối đầu cuối 6 chân) | Tiêu thụ điện năng: | |||
Tối đa 8W (PoE đang sử dụng | <480W)Bảo vệ: | |||
Quá tải đầu vào nguồn: | ||||
Tự động đặt lại | Đảo cực: | |||
Hiện tại | Công tắc DI | |||
Chức năng công tắc DIP 4 chữ sốDIP | ||||
Chức năng![]() |
Cài đặt | SW 1 | VLAN | |
BẬT - Đã bật | Quản lý thời gian | Đèn LED chỉ báo: | PWR: | |
BẬT - Đã bật | TẮT - Đã tắt | Đèn LED chỉ báo: | PWR: | |
BẬT - Đã bật | TẮT - Đã tắt | Đèn LED chỉ báo: | PWR: | |
BẬT - Đã bật | TẮT - Đã tắt | Đèn LED chỉ báo: | PWR: | |
Trạng thái nguồn | ||||
Ethernet (Trên mỗi cổng): | Liên kết/Hoạt động | |||
PoE: | Trạng thái PoE | |||
Quang: | Cổng Gigabit SFP: F17~F20 | |||
Kích thước (WxDxH): | 155 x 115 x 85 mm | |||
Trọng lượng: | 1,2Kg | |||
Vỏ: | Vỏ nhôm | |||
Tùy chọn gắn: | Gắn DIN-Rail | |||
Tính năng phần mềm | Giao thức dự phòng | |||
Hỗ trợ STP/RSTP/MSTP/ERPSv2, Tổng hợp liên kết | ||||
Hỗ trợ Multicast | Hỗ trợ IGMP Snooping V1/V2/V3, hỗ trợ GMRP, GVMP, 802.1Q | |||
VLAN | Hỗ trợ IEEE 802.1Q 4K VLAN, hỗ trợ QINQ, Double VLAN, | |||
Quản lý thời gian | SNTP | |||
QOS | Chuyển hướng dựa trên luồng | |||
Giới hạn tốc độ dựa trên luồng |
Lọc gói dựa trên luồng
8*Hàng đợi đầu ra của mỗi cổng ánh xạ ưu tiên 802.1p/DSCP |
|||
ACL dựa trên cổng và VLAN |
Lọc gói L2 đến L4, khớp với 80 byte thông báo đầu tiên.
Cung cấp ACL dựa trên MAC, Địa chỉ MAC đích, Nguồn IP, IP đích, Loại giao thức IP, Cổng TCP/UDP, Phạm vi cổng TCP/UDP và VLAN, v.v. |
|||
Phân bổ công suất đầu ra PoE |
Cấu hình ưu tiên đầu ra PoE
Trạng thái hoạt động PoE |
|||
Chức năng quản lý | Hỗ trợ CLI, WEB, SNMPv1/v2/v3, Máy chủ Telnet để quản lý, EEE, LLDP, Máy chủ/Máy khách DHCP (IPv4/IPv6), Cloud/MQTT | |||
Quản lý báo động | Hỗ trợ đầu ra báo động rơ le 1 chiều, RMON, TRAP | |||
Bảo mật | Bảo vệ bão quảng bá, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 | |||
Hỗ trợ DHCP Snooping, Tùy chọn 82, quyền truy cập bảo mật 802.1X, |
Hỗ trợ quản lý phân cấp người dùng, danh sách kiểm soát truy cập ACL,
Hỗ trợ DDOS, lọc/ràng buộc MAC dựa trên cổng, lỗ đen MAC, bảo vệ nguồn IP, cách ly cổng, giới hạn tốc độ thông báo ARP |
|||
Định tuyến tĩnh |
Phê duyệt theo quy định ISO9001, CE, RoHS, FCC |
|||
EN55022:2010+AC: 2011, Loại A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (Surge) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) | ||||
Thông tin đặt hàng | ||||
Mô hình |
Mô tả
ETH-DIMC2416MP | Bộ Chuyển Mạch Ethernet Quản Lý Công Nghiệp L2+ 16-Cổng 10/100/1000T 802.3at PoE + 4-Cổng 1000X SFP |
Tùy chọn SFP | ► Tùy chọn SFP. Vui lòng chọn SFP của bạn trên Trang Tùy chọn SFP của chúng tôi |
► Mô-đun SFP phải được mua riêng. | Tùy chọn gắn |
► Giá đỡ DIN-Rail mặc định được cài đặt | |
Tùy chọn nguồn | ► Nguồn điện DIN-Rail. Dây hở cho Khối đầu cuối. |

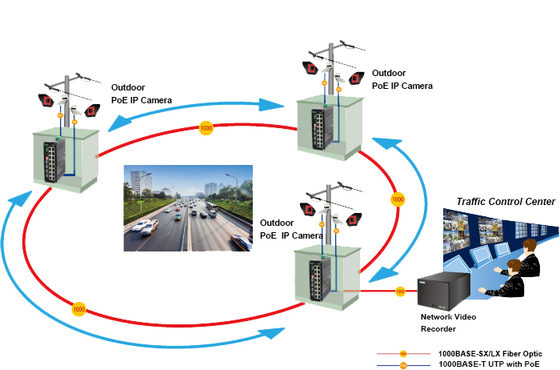

► Nguồn điện phải được mua riêng. | Ứng dụng |
