Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bộ điều hợp nguồn:: | DC5~12V | Sự tiêu thụ năng lượng:: | <5W |
|---|---|---|---|

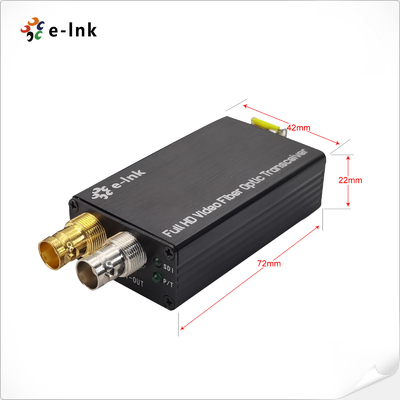

| Kích thước:: | 80x40x20mm | Trọng lượng:: | 0,8kg/cặp |
| Gắn:: | máy tính để bàn |
Tổng quan
Bộ chuyển đổiMini-type 3G/HD-SDI sang cáp quangđược thiết kế để truyền video chuyên nghiệp, hỗ trợ
video 3G/HD-SDI hai chiều 1 kênh(với âm thanh nhúng) qua một cáp quang đơn.

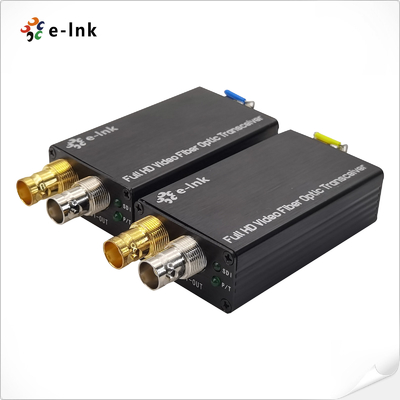

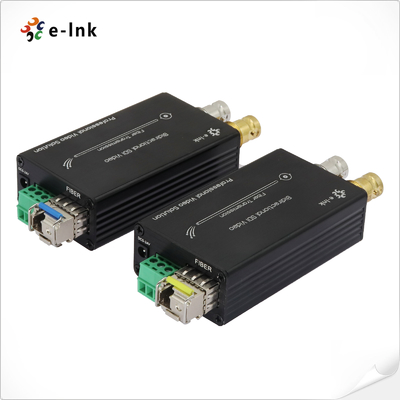

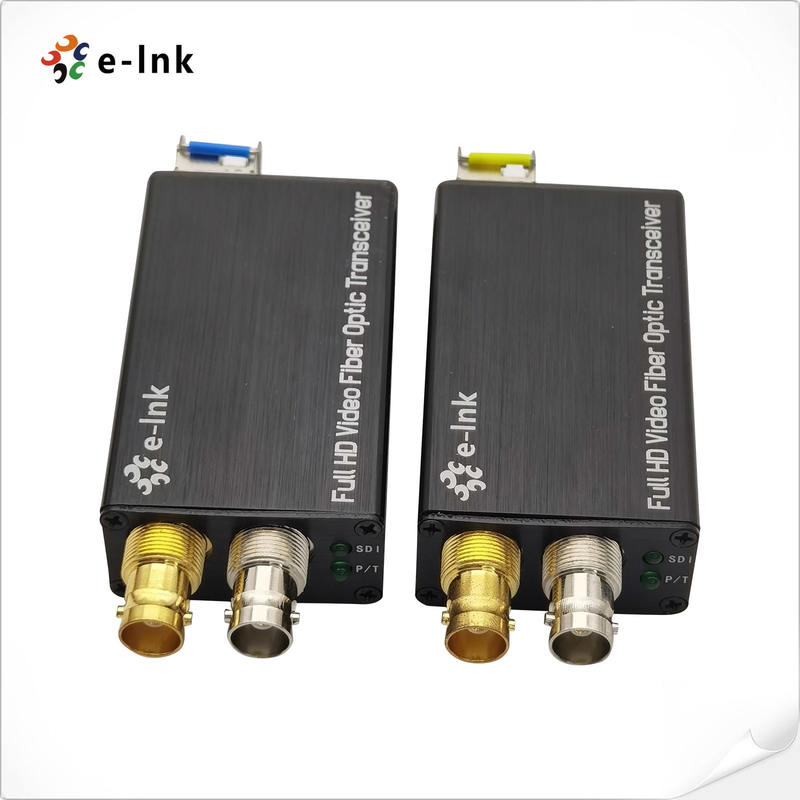

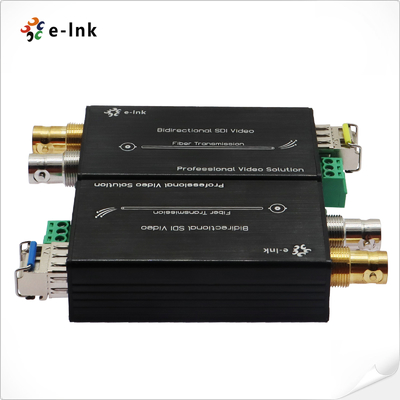

Giải pháp này bao gồm một cặp bộ phát và bộ thu, cho phépthời gian thực,không mất dữ liệu,
video kỹ thuật số không nénvới chất lượng phát sóng. Nó hỗ trợ đầy đủ tất cả các mẫu bệnh lý,
đảm bảo truyền tín hiệu ổn định và đáng tin cậy chotín hiệu 1080P 3G/HD-SDI. Lý tưởng chogiám sát an ninh,
hội nghị truyền hình,phát sóng trực tiếp, và các ứng dụng sản xuất sự kiện. Tính năng
► Mỗi kênh bao gồm
4 kênhâm thanh nhúng;► Cân bằng cáp tự động, được sử dụng cho tất cả các tốc độ dưới 3.2 Gb/s (Belden 1694A);
► Đồng hồ tái tạo tự động 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Tương thích trực tiếp với
hệ thống camera HD-SDI► Khả năng truyền xa
lên đến 80 km► Hoán đổi nóng và cắm nóng;
► Xử lý tất cả các mẫu bệnh lý, truyền cấp phát sóng không nén hoàn toàn kỹ thuật số;
► Chỉ báo trạng thái LED để theo dõi điều kiện làm việc;
► Phạm vi động học siêu quang học và không cần điều chỉnh;
► Phạm vi nhiệt độ cực rộng cấp công nghiệp (-20℃~+70℃), thích ứng với nhiều môi trường khác nhau;

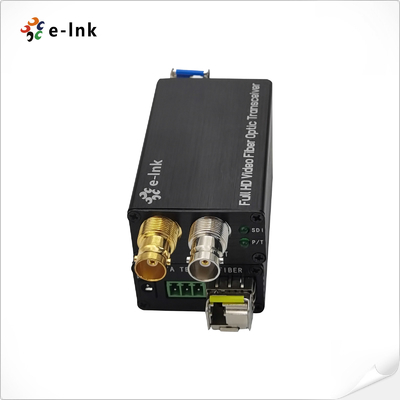

Giao diện & Bảng điều khiển
| Giao diện sợi quang | |
| Simplex LC | Khoảng cách truyền |
| 0-20Km (Có sẵn khoảng cách khác) | Bước sóng |
| 1310nm/1550nm | Video |
| Giao diện video | |
| BNC | Trở kháng đầu vào/đầu ra video |
| 75Ω | Điện áp đầu vào/đầu ra video |
| Điển hình: 1Vpp, Tối thiểu 0.5Vpp, Tối đa 1.5Vpp | Tốc độ bit video |
| Tối đa 3.2Gb/s | Độ lợi vi sai (10%～90% APL) |
| <1% | Hỗ trợ định dạng SDI |
| 625/25 PAL | 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Tiêu chuẩn SDI video | |
| 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) | Ánh xạ SMPTE425M3Gb/s(3G-SDI) |
| Giao diện nối tiếp SMPTE424M 3Gb/s(3G-SDI) | |
| Điện | |
| Bộ điều hợp nguồn | |
| DC 5~12V | Tiêu thụ điện năng |
| <5W | Chỉ báo LED |
| SDI | |
| Video SDI | P/T |
| Nguồn điện | Cơ khí |
| Kích thước (LxWxH) | |
| 80 x 40 x 20 mm | Trọng lượng |
| 0.8KG/cặp | Vỏ |
| Vỏ nhôm | Tùy chọn gắn |
| Để bàn | Môi trường |
| Nhiệt độ làm việc | |
| -20℃～+70℃ | Nhiệt độ bảo quản |
| -40℃～+80℃ | Độ ẩm làm việc |
| 0~95% | MTBF |
| ≥100000 giờ | Thông tin đặt hàng |
Mô hình
| Sự miêu tả | LNK-M3G-BIMM |
| Bộ chuyển đổi HD-SDI hai chiều loại Mini sang cáp quang, MMF, Đầu nối sợi quang LC 500 mét, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp | LNK-MHD-BI20 |
| Bộ chuyển đổi HD-SDI hai chiều loại Mini sang cáp quang, SMF, Đầu nối sợi quang LC 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp | LNK-MHD-BI40 |
| Bộ chuyển đổi HD-SDI hai chiều loại Mini sang cáp quang, SMF, Đầu nối sợi quang LC 40KM, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp | Mô hình |
| Sự miêu tả | LNK-M3G-BIMM |
| Bộ chuyển đổi 3G-SDI hai chiều loại Mini sang cáp quang, MMF, Đầu nối sợi quang LC 500 mét, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp | LNK-M3G-BI20 |
| Bộ chuyển đổi 3G-SDI hai chiều loại Mini sang cáp quang, SMF, Đầu nối sợi quang LC 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp | LNK-M3G-BI40 |
| Bộ chuyển đổi 3G-SDI hai chiều loại Mini sang cáp quang, SMF, Đầu nối sợi quang LC 40KM, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp | Ứng dụng |
