Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nhập: | 1x12G-SDI trên BNC | Độ phân giải được hỗ trợ: | HDTV 4K*2K, 1080P, 1080I, 720P |
|---|---|---|---|
| Nhiệt độ hoạt động: | -40°C/85°C | Kích thước (LxWxH): | 80 x 40 x 20 (mm) |
| Sức mạnh: | 5-15 VDC | Tiêu thụ năng lượng: | 2W (tối đa) |
| Làm nổi bật: | Bộ chuyển đổi RS485 Hỗ trợ SDI sang Sợi quang,Bộ chuyển đổi Âm thanh SDI sang Sợi quang,Bộ chuyển đổi Tally SDI sang Sợi quang |
||

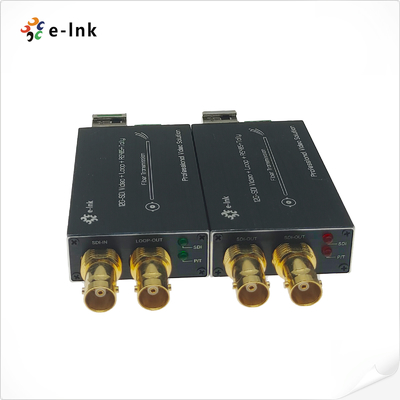

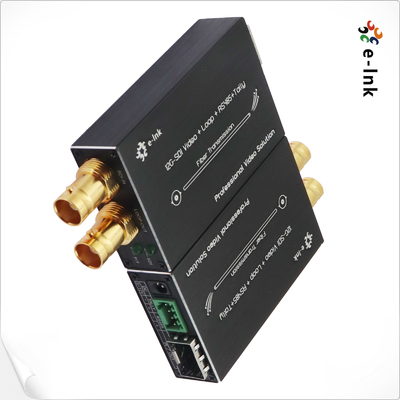

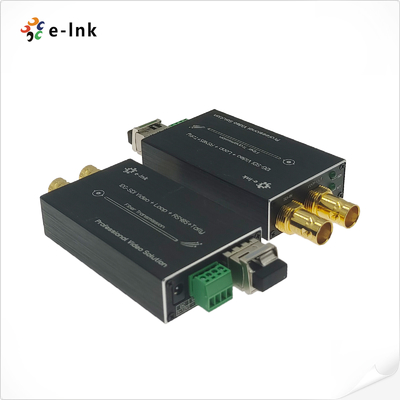

Tổng quan về Bộ chuyển đổi Mini 12G-SDI sang Fiber
Bộ chuyển đổi quang học mini 12G-SDI này hỗ trợ truyền đồng thời một kênh video 12G
(với âm thanh nhúng), một kênh tín hiệu tally và một kênh tín hiệu điều khiển RS485 ngược qua
một sợi quang duy nhất. Nó cũng có một cổng loop-out 12G để theo dõi cục bộ.
Bộ chuyển đổi video quang học E-link 12G bao gồm một bộ phát và một bộ thu, hỗ trợ các độ phân giải video HD
như 4K×2K (3840×2160@60Hz), 1080P, 1080I và 720P. Nó phù hợp chophát sóng, studio, phát sóng trực tiếp,
và hậu kỳ HD.
Tính năng của Bộ chuyển đổi Mini 12G-SDI sang Fiber
► Mỗi kênh SDI bao gồm 8 kênh âm thanh được nhúng
► Cân bằng cáp tự động để đảm bảo tính toàn vẹn của tín hiệu
► Hỗ trợ ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) và ST-259(SD)
► Reclocker tích hợp khóa ở tốc độ SMPTE 11,88Gbps, 5,94Gbps, 2,97Gbps, 1,485Gbps hoặc
Chia nhỏ các tốc độ phụ 1,001 và 270 Mbps
► Khả năng truyền xa ít nhất 10 km (6,2 dặm), lên đến 80 km
► Hỗ trợ Tally và RS485 ngược
► Hỗ trợ trao đổi nóng và cắm nóng
► Kỹ thuật số đầy đủ không nén truyền ở cấp độ phát sóng;
► phạm vi động siêu quang học và không cần điều chỉnh;
► sợi quang WDM/CWDM/DWDM kỹ thuật;
►Hỗ trợ 4K*2K(3840*2160@60Hz),1080P,1080I,720P.

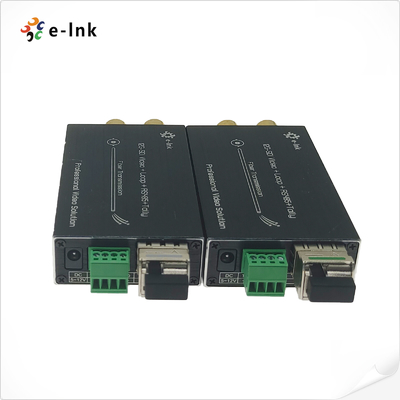

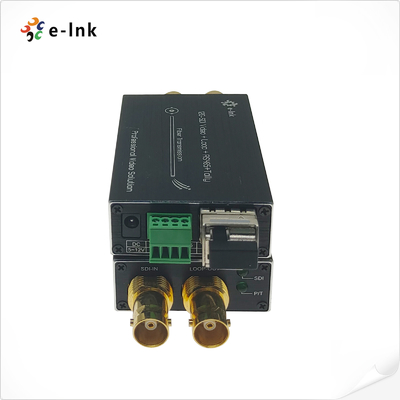

Bảng điều khiển & Giao diện Bộ chuyển đổi Mini 12G-SDI sang Fiber
Chỉ số kỹ thuật tính năng của Bộ chuyển đổi Mini 12G-SDI sang Fiber
| Định dạng | Hỗ trợ ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) và ST-259(SD) |
| Tương thích | Tương thích với DVB-ASI và AES10 (MADI) |
| Đầu vào | 1 x 12G-SDI trên BNC |
| Đầu ra | 1 x sợi quang LC |
| 1 x 12G-SDI loop-out trên BNC | |
| Độ phân giải được hỗ trợ | HDTV 4K*2K, 1080P, 1080I, 720P |
| Phạm vi độ phân giải | 3840*2160@60Hz |
| Thông số kỹ thuật cáp đầu vào | ≤70m@12G SDI Belden 1694A |
| Thông số kỹ thuật cáp đầu ra | ≤70m@12G SDI Belden 1694A |
| Loại dữ liệu | Tally ngược |
| Loại dữ liệu | RS485 ngược |
| Băng thông truyền quang | 270MHz～12GHz |
| Nguồn | 5-15 VDC |
| Tiêu thụ điện năng | 2 W (Tối đa) |
| Kích thước (LxWxH) | 80 x 40 x 20 (mm) |
| Nhiệt độ bảo quản | -40℃～80℃ |
| Nhiệt độ hoạt động | -40℃～85℃ |
Kích thước & Kích thước Bộ chuyển đổi Mini 12G-SDI sang Fiber
Thông tin đặt hàng Bộ chuyển đổi Mini 12G-SDI sang Fiber
| Mô hình | Mô tả |
| LNK-M12G-1V1T1D-20 | Loại mini 12G-SDI sang Bộ chuyển đổi Fiber với Tally, RS485 ngược và loop out, SMF, Đầu nối sợi LC 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp |
Ứng dụng Bộ chuyển đổi Mini 12G-SDI sang Fiber
